深夜十一点，你按下客厅吊灯的开关——“啪”的一声响，没反应。
脑子里瞬间闪过八百种可能：跳闸了？灯泡坏了？还是其他什么原因？
别慌，答案通常很朴实：这是电路“生病”了。一般只有两种状况——断路和短路。断路是电路中最常见的故障之一，短路则是最危险的故障之一。学会看这两种状态，你就是“电力急诊科医生”。
在开始“诊断”前，我们再次认识一下电路的组成部分。

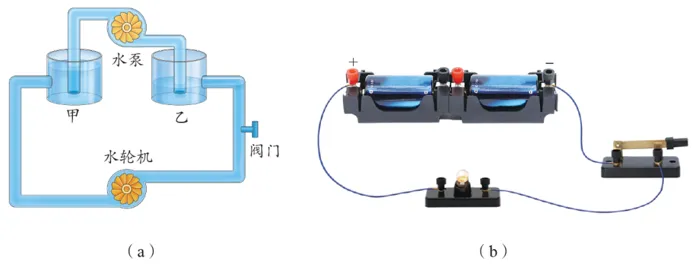

学习电路时，常把电路类比为水路。如图所示，一个完整的电路由电源、用电器、导线和开关四部分组成。
电源类似水泵，水泵能使水持续流动，电源为电路提供电能。
导线类似水管，水管把水输送给水轮机，导线把电能传输给用电器。
用电器类似水轮机，水轮机利用水的机械能转动，用电器消耗电能并将其转化为光能等其他形式的能量。
开关类似水路中的阀门，阀门控制水路的通断，开关控制电路的通断。
通过类比的方式来学习，理解起来就容易多了。上图中合上开关，小灯泡发光了，我们就说小灯泡所在的电路是通路！
等等！你可能会问：电路都“生病”了，为什么还要讲“通路”？
因为要判断电路出了什么毛病，首先得知道电路正常时是什么样。就像医生看病，先要了解健康状态，才能判断病症所在。所以，我们先认识电路的“健康状态”——通路，再看两种“病症”：断路和短路。
接下来，我们逐个分析三种电路状态。
状态1：通路——电路的“正常营业模式”
特征：闭合开关后，电路处处相通，用电器正常工作。
通路就是处处连通、没有断点的电路。电流从电源正极出发，绕一圈再回到电源负极。
类比：就像水管完整通畅，水泵正常工作，水流稳稳流过每个用水设备，一切完美运转！

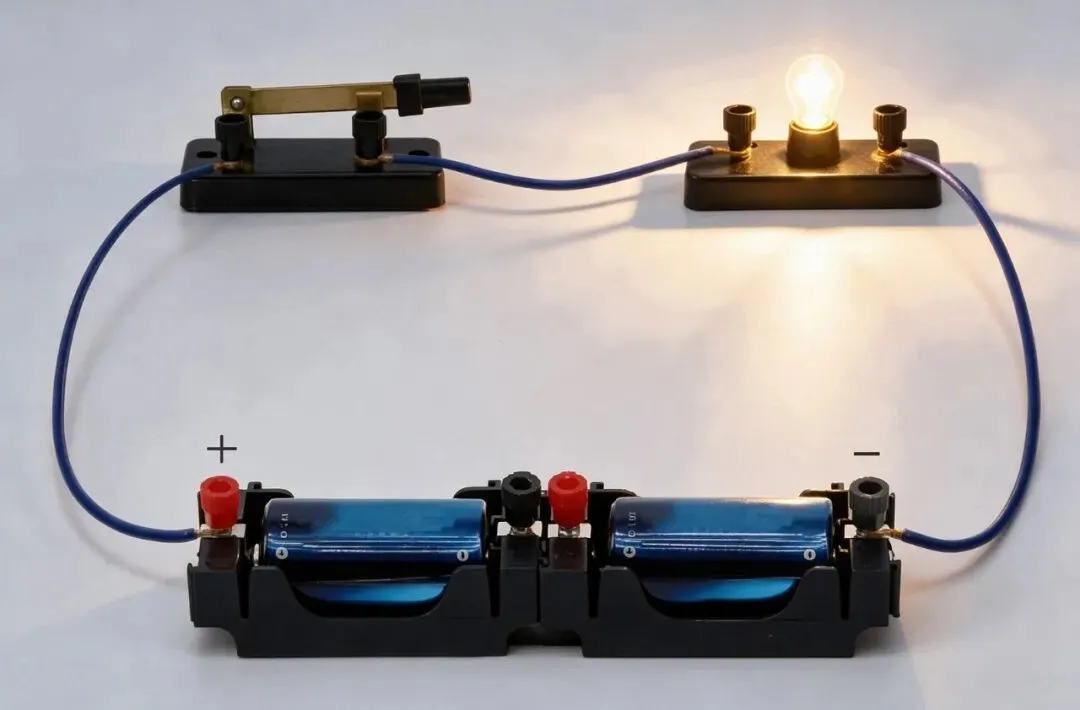

下图电路就处于通路状态，你看小灯泡正在发光呢。
生活中的例子：
按下电扇开关，电扇正常运转，此刻电扇的内部电路就是通路。
闭合台灯开关，台灯正常发光，此刻台灯的内部电路就是通路。
小提示：生活中大部分用电设备（如台灯），由于外壳遮挡，我们看不到内部完整的电路结构，露在外面的通常只有开关和灯泡。

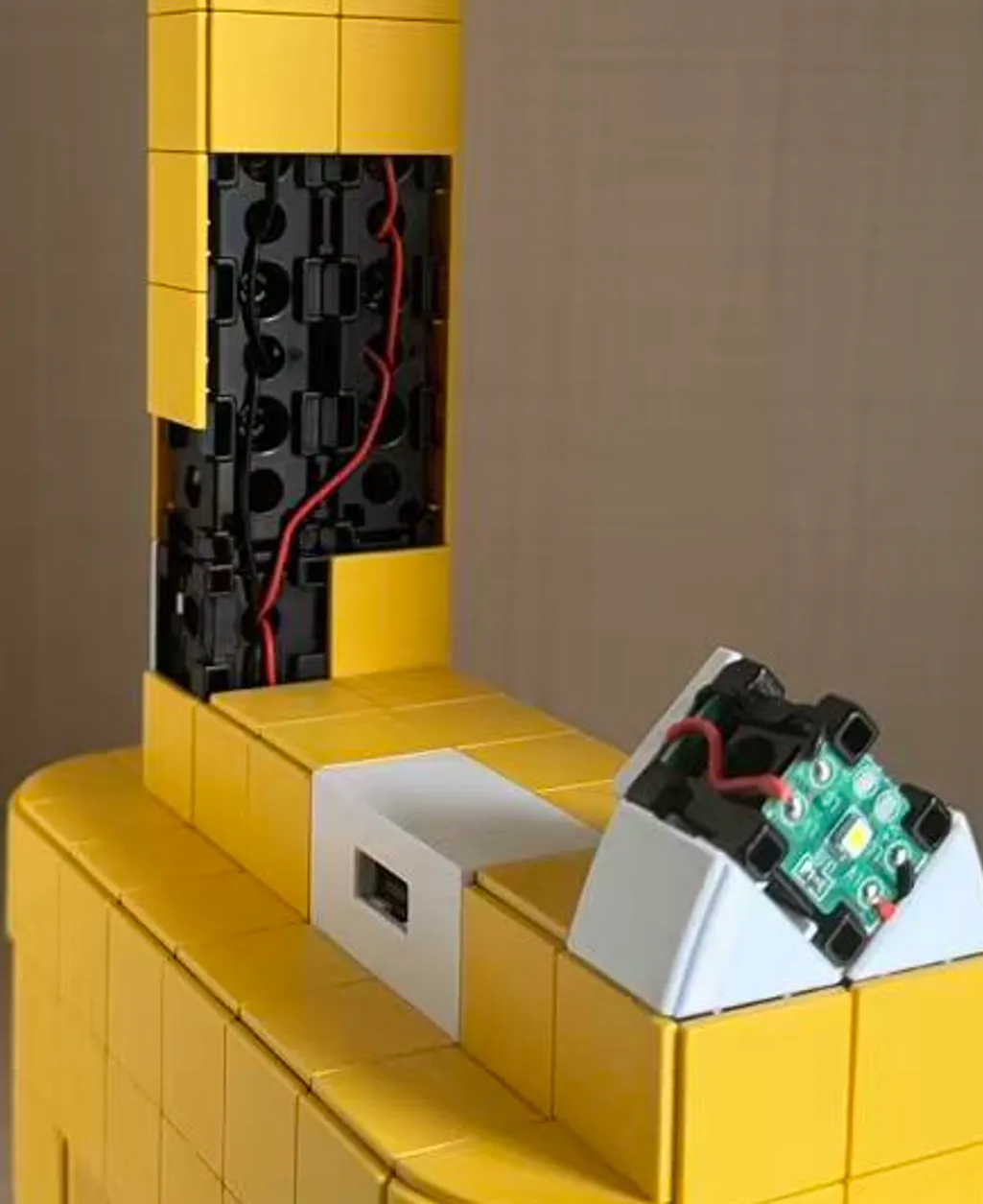

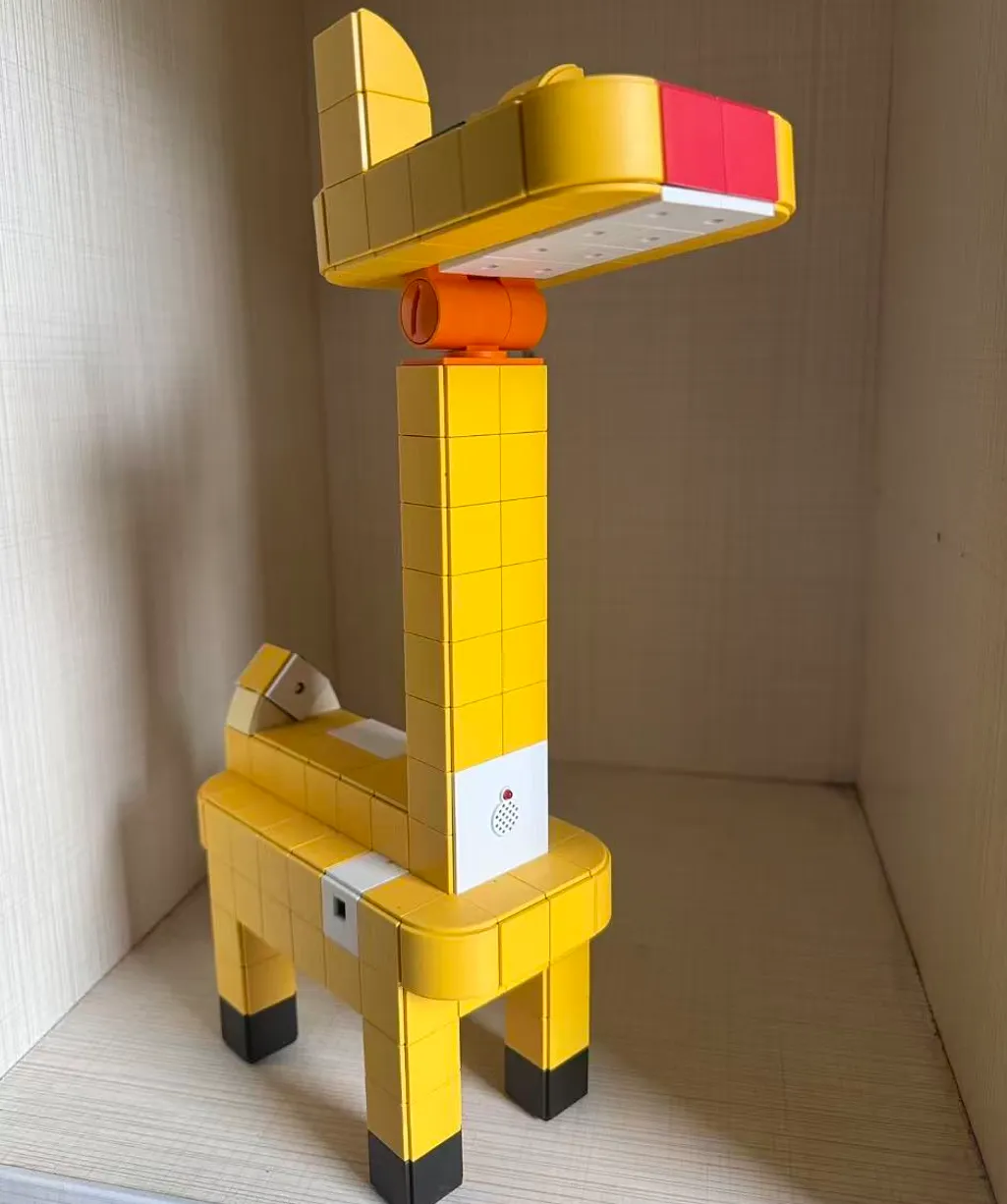

这是一个正在组装的艺术台灯。安装时，导线需要嵌入卡槽，外观上才更美观。
因此，只要观察到用电器正常工作，就可以初步判定其所在的电路为通路。
通路的两种形式：
上一讲学习的“串联”和“并联”，是电路元件最基本的两种连接方式。通路状态下，它们分别表现为“串联”和“并联”。
① 串联电路：单行道，谁也别想插队。
电流只有一条路径，用电器们排成一队“打卡”——电流处处相等，路径唯一。
串联通路：开关闭合，L1、L2 依次排队，两灯都发光。
② 并联电路：多车道，各走各的路。
电流分成多条支路，每个用电器都有独立路径——各支路互不干扰。

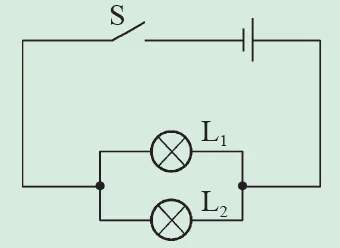

并联通路：干路上的开关闭合，电流通过L1、L2 所在支路，两灯都发光。
状态2：断路——电路的“全线停工模式”

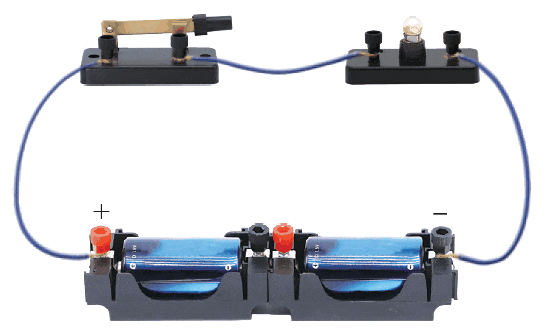

断路，又叫开路，是指电路在某处断开，电流无法形成闭合回路，用电器因此全部“躺平”。
常见原因有三种：
开关未闭合：相当于水路中阀门关闭，属于正常控制。
导线断了或接触不良：相当于水管堵塞或破裂，用水设备全部罢工，需检修。
用电器内部烧坏（如灯丝烧断）：相当于水轮机故障，无法转动。
串联和并联电路对“断路”的反应截然不同，这是一个重要考点：

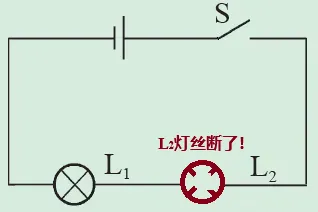

串联断路：一处断，全体罢工！

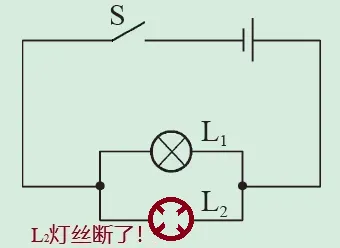

并联断路：支路断，只坑自己！
简单说：并联电路中，支路断只影响自己，干路断才会全员放假。这也是为什么节日彩灯如果一个坏了，整串都会不亮（串联），而客厅灯坏了却不影响卧室灯（并联）的原因。
常见断路场景：
1.开关未闭合：人为断开，正常控制需求。
2.灯丝烧断，用电器内部损坏：这是生活中最常见的故障。
3.导线断裂、接线柱松动、接触不良：这种断路比较隐蔽，需要耐心排查。
4.导线接头氧化、脱落：长时间工作后易出现间歇性断路。
上述第3和第4个场景中，我们通常会看到灯泡忽明忽暗，如果是高压电路，导线连接处甚至还能观察到火花闪烁的现象。
状态3：短路—— 电路的“违规暴走模式”
短路，就是电路里的“走后门”——电流绕过用电器，直接通过一条电阻几乎为零的路径直接从电源正极流回负极。电流瞬间飙升，轻则烧导线，重则烧电源，是电路故障中最危险的状态。
记住：短路不是断路，是电流“抄近道、逃作业”！
特征：电流不经过全部或部分用电器，直接通过导线与电源两极形成回路。
类比：水管多了一条超近捷径，水流不走用水设备直接绕路回流，设备彻底闲置，还会引发水压暴涨、水管炸裂。
短路分为电源短路和用电器短路（局部短路）两种，两者天差地别，千万别混淆！
电源短路：终极危险Bug（绝对禁止）

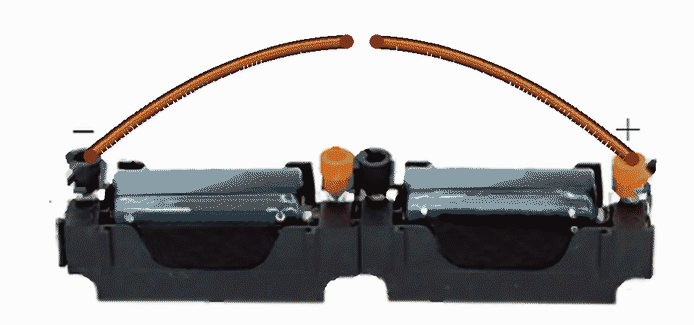

电源短路是指导线直接将电源的正负极连接，中间不经过任何用电器。
电流路径： 电源正极 → 导线 → 电源负极（完全跳过所有用电器）。
后果超级严重：电流瞬间飙升到极大值，会快速烧坏导线和电源，严重时引发火灾甚至爆炸，属于电路致命故障，必须绝对避免。
注：此动态图由AI生成。
用电器短路是指用导线直接将某个用电器两端连接，电流绕过该用电器，使其无法工作。
电流路径：电源正极 → 其他用电器 → 导线 → 电源负极（电流绕过被短路的用电器，但必须经过其余用电器）
用电器短路分两种情况：
① 串联电路中，个别用电器被短路
被短路的用电器不工作，但其他用电器仍能工作，电流略有增大。

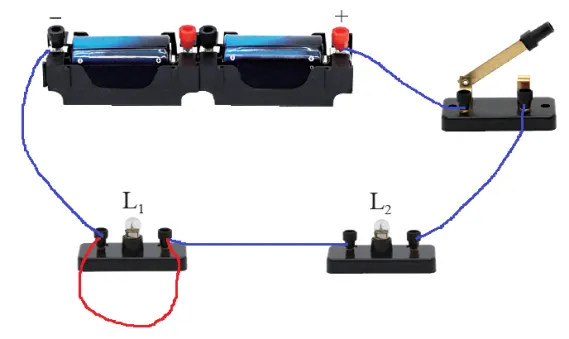

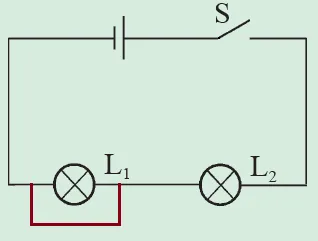

L1 被红色导线短路，没有电流通过，不发光；L2中有电流通过，能发光。
②并联电路中，某条支路短路
并联的各支路，如果两端直接接在电源正负极上，只要其中一条支路短路，则相当于电源短路，危险程度极高，所有用电器不工作，必须立即断电检查。
L2所在的支路直接连接电源两极，效果等同于电源短路。
记重点：短路不是“都一样惨”！
局部用电器短路，通常只是单个用电器受影响，电路还能凑合运转；但电源短路或并联电路中直接连接电源两极的支路短路，必须立刻拉闸断电。
生活小课堂：
家庭电路中，导线的绝缘层老化破裂，可能使火线和零线直接接触，形成“电源短路”，这也是家庭电路起火的常见原因之一。所以，节假日外出时，除冰箱等必须通电的用电器之外，其余设备要尽量断电，手机充电器一定从插座中拔出。这些可是安全用电的基本常识哦！
总结一下，判断电路状态可以简要的归纳为以下三步：
①看通路：检查电路是否完整闭合，从电源正极到负极的路径中是否有断点，若完整闭合，则为通路。
②看近道：检查是否有导线绕开用电器，直接接在电源或支路两端，若有则为短路，重点看是否有导线与电源正负极直接相连接。
③找断点：检查是否存在开关未闭合、导线断裂、用电器烧坏等情况，若有则为断路，还要区分并联电路中到底是干路断路还是支路断路。
模拟训练场：

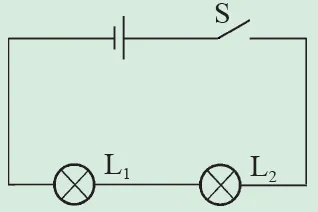

问题：如下图所示电路中，两个灯泡都不发光，已知其中只有一个灯泡有故障，现只用一根导线，能否检查出哪一只灯泡出了故障？
分析：两灯泡都不亮，说明电路断路。因为短路时电路仍通，不可能两灯都不亮。排除短路后可知，其中一个灯泡断路。
导线用法：将导线并联在灯泡L1的两端，如图所示。
注意：此方法仅为理论学习，实际电路操作需在老师指导下进行，严禁随意用导线短路电路中的用电器！
判断：如果灯泡L2发光，说明被并联的灯泡L1断路（导线起到了导通的作用）；如果还是不发光，说明灯泡L2断路。
恭喜你！读完这篇，你已经从“电路小白”进化成“电力急诊科医生”了！
评论区里可以聊聊你家遇到过哪些“电路悬案”？下期讲电流表、电压表怎么帮你破案，不见不散。
