给信号换一张「登机牌」：频移性质、调制与解调
—— 傅里叶变换系列 ④ · 兼考研必考点通关手册
导语：一封寄不出去的信
假设你要把一封信送到河对岸。你直接把轻飘飘的信纸扔出去——它飞不了三米，就被风卷走了。
解决办法朴素得近乎可笑：把信纸绑在一块石头上，再扔过去。
现代通信干的就是这件事。你的声音——工程上叫基带信号——频率低得可怜（20 Hz 到 4 kHz），想让它以电磁波的形式飞出几公里，物理上几乎不可能。而物理世界有个很“势利”的规律：频率越高，越容易辐射出去。
所以工程师必须做一件事：给你的声音找一个高频的“搬运工”，把它驮上去。
这个动作叫调制。而它背后的数学依据，就是今天的主角——傅里叶变换的频移性质。
一句话预告：频移性质，就是信号世界里的“搬家定理”。 时域上乘一个余弦，频域上就整体平移一段距离。整篇文章，讲的都是这一件事的三个侧面：怎么搬（数学）→ 为什么要搬（工程）→ 怎么搬回来（解调），最后再加一节考研通关。

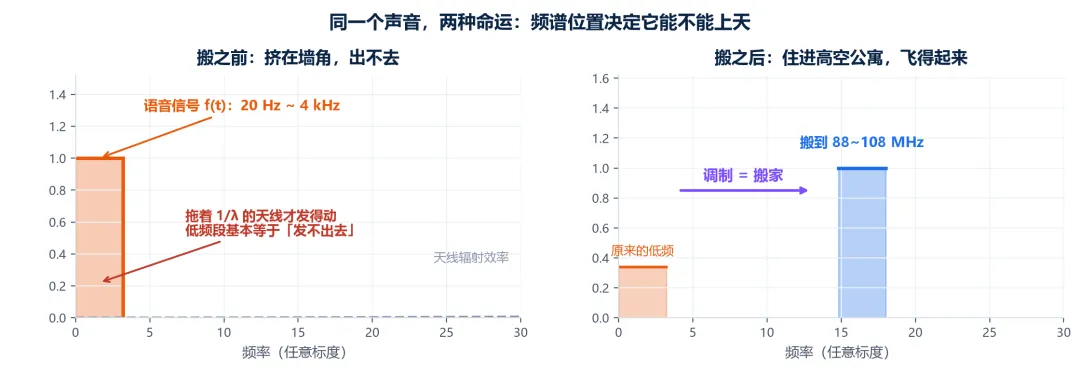

图 2 左：低频语音挤在墙角，天线辐射效率极低，根本发不出去；右：调制把频谱整体搬到 88~108 MHz，终于飞得起来
01｜先把定理摆上桌
定理本体
若 f(t) ←→ F(ω)，乘上一个余弦载波 cos(ω_c t)，则
f(t)·cos(ω_c t)←→(1/2)[ F(ω − ω_c) + F(ω + ω_c) ]
三个要点，一个都不能错：
① 位置： 原来的频谱被整套复制了两份，分别落在 +ω_c 和 −ω_c 处；
② 幅度： 每份都变成原来的一半（那个 1/2 来自 cos 的欧拉展开）；
③ 形状：每份的形状完全不变——原本长什么样，搬过去还是什么样，只是位置挪了 。
为什么是两份、为什么是一半？想象 cos(ω_c t) 拆成两个复指数 e^(jω_c t) 和 e^(−jω_c t)。前者把频谱往左推 ω_c，后者往右推 ω_c，各占一半振幅。这就是所谓“搬移”的全部机关。
那如果载波是 sin 呢？
f(t)·sin(ω_c t)←→(1/(2j))[ F(ω − ω_c) − F(ω + ω_c) ]
正弦多出来一个 j 和负号——因为 sin 的两个复指数前面是 1/(2j) 和 −1/(2j)。幅度、位置都一样，只是“符号”变了。考研里千万别把 cos 和 sin 的公式混着用。
最关键的一句理解
频移性质做的事，不是“改变信号的形状”，而是“改变信号在频率轴上的住址”。
形状是信号的“人格”，住址是信号的“户口”。调制只动户口，不动人格。这一点想通了，后面所有的应用都会变得理所当然。

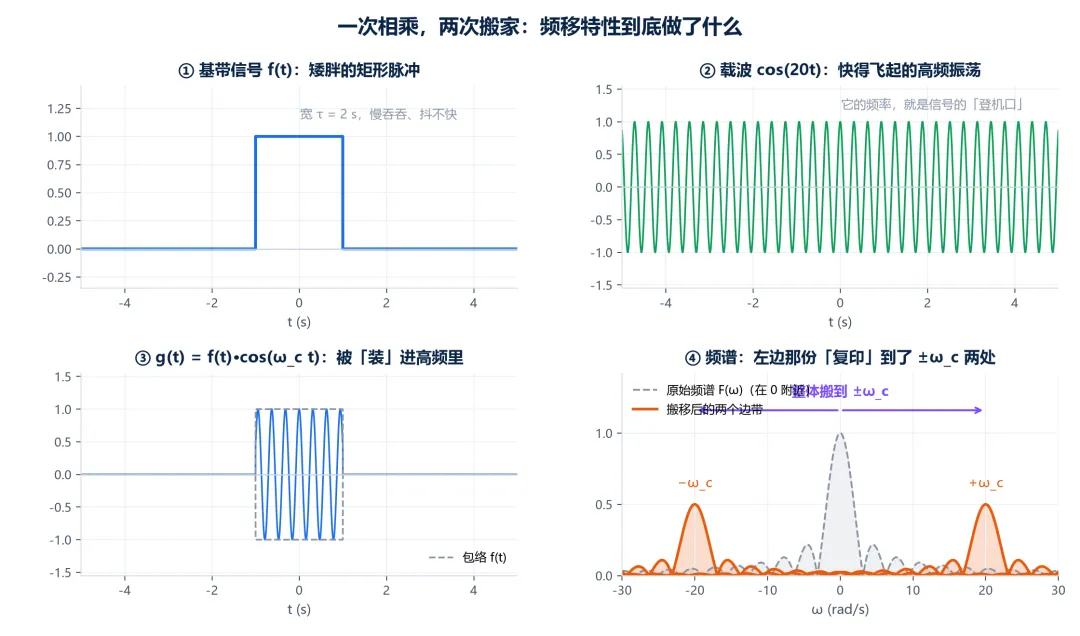

图 1 频移性质全过程：基带矩形（左上）× 载波（右上）→ 时域上被装入高频（左下），频域上一份复制成两份、分别搬到 ±ω_c（右下）
上面这张图就是频移性质的全过程：一个矮胖的矩形基带（左上），乘上快得飞起的载波（右上），时域上变成“被装进高频里的脉冲串”（左下），频域上则是一份复制成了两份、分别住到 ±ω_c 去了（右下）。
注意右下角那两个虚线的“原始频谱”——它还在原地吗？不在。它已经被搬走了，图中画它只是为了对照。
02｜纯余弦信号在频谱仪上那根孤零零的尖峰，是怎么来的？（一个 30 秒的推论）
顺手拿一个特殊信号验一下定理。取 f(t) = 1，那么按上一期（对称性篇）的结论，1 ←→ 2π δ(ω)。
现在让常数 1 去乘 cos(ω_c t)：
cos(ω_c t)←→π[ δ(ω − ω_c) + δ(ω + ω_c) ]
一个纯余弦的频谱，就是 ±ω_c 处两根孤零零的谱线。 这解释了频谱仪上那根尖峰——它不是什么玄学，就是频移定理最朴素的一次应用。
这个小结论马上就会用到。
03｜为什么要搬：一场关于“辐射效率”的硬仗
天线是个“挑食”的东西
天线要有效辐射，尺寸得跟波长对得上（工程上大约 λ/2 到 λ/4）。声音信号频率 1 kHz，波长 300 km——你得造一根 75 公里长的天线。
但如果你把它搬到 100 MHz，波长变成 3 米——一根 0.75 米的小天线就够了。
几十公里的工程量和半米的塑料杆，差距就是这么大。这不是“优化”，这是“能不能做到”的区别。
历史现场：从“火花”到“广播”
1901 年马可尼实现跨大西洋通信，用的还是长波。为什么不用更省事的短波？因为当时还没有“把语音搬上去再搬下来”的完整理论——早期无线电只能传摩尔斯电码的“嘀嘀嗒嗒”。
只有当调制解调理论成熟，无线电才从“电报”变成了“广播”。 声音能被搬上高频，广播电台才可能存在，后来的电视、雷达、手机、WiFi，全是这一条链上的后代。
换句话说：没有频移性质，就没有“无线通信”这件事。
一个必须说清的细节：带宽也翻倍了
搬移不是免费的。原来频谱占 |ω| ≤ Ω 的一段，搬过去之后两片各占 Ω 宽，所以总占用变成 2Ω（工程上取正频率那一半，是 Ω）。
这就是为什么带宽是稀缺资源——它决定了“一个频道要多宽”，也直接决定了运营商愿意为它掏多少钱。
04｜不串台的秘密：频分复用
天空中飘着几十万个信号，为什么你的收音机只听到一个台？
因为每个电台都住在不同的频率“楼层”上。
北京交通广播在 103.9 MHz，音乐台在 97.4 MHz——它们把各自的音频搬到不同的 ω_c，频谱互不重叠。收音机调台时拧的那个旋钮，本质上是在做一件事：把本地载波的频率调到目标电台的那一层，然后滤波。

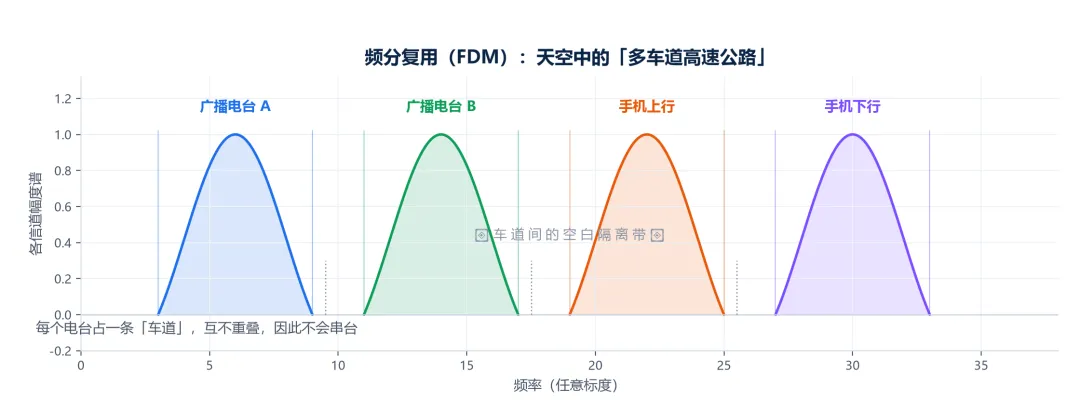

图 3 频分复用（FDM）：各电台把频谱搬到互不重叠的频段，中间留保护间隔，谁也不碰谁
这叫频分复用（FDM）。它是频移性质最直接、最赚钱的应用：把有限的频率资源，切成无数条互不干扰的“隐形车道”。
考研里经常考“某 FDM 系统能容纳多少路话音”，算法就是：总带宽 ÷ (每路带宽 + 保护间隔)。注意保护间隔（guard band）不能忘——它是防止“车道擦碰”的安全距离。
05｜解调：把信纸拆下来
信号飞到了，最后一步是把信纸从石头上解下来——这叫解调。
相干解调的标准三步
第一步：再乘一次载波。
接收端产生一个与发送端同频同相的本地载波，把收到的 g(t) 再乘一次：
g(t)·cos(ω_c t) = f(t)·cos²(ω_c t) = f(t)/2 · [1 + cos(2ω_c t)]
第二步：看频域发生了什么。
乘第二次载波，相当于把频谱又搬了一次——这次是往两边搬，于是一部分搬回了原点（那个 0 频项），另一部分跑到了 ±2ω_c（那个 cos(2ω_c t) 项）。
第三步：低通滤波。
用截止频率略大于信号带宽的低通，把 ±2ω_c 的那部分滤掉，剩下的就是 (1/2)f(t)——原始信号，原封不动地回来了。

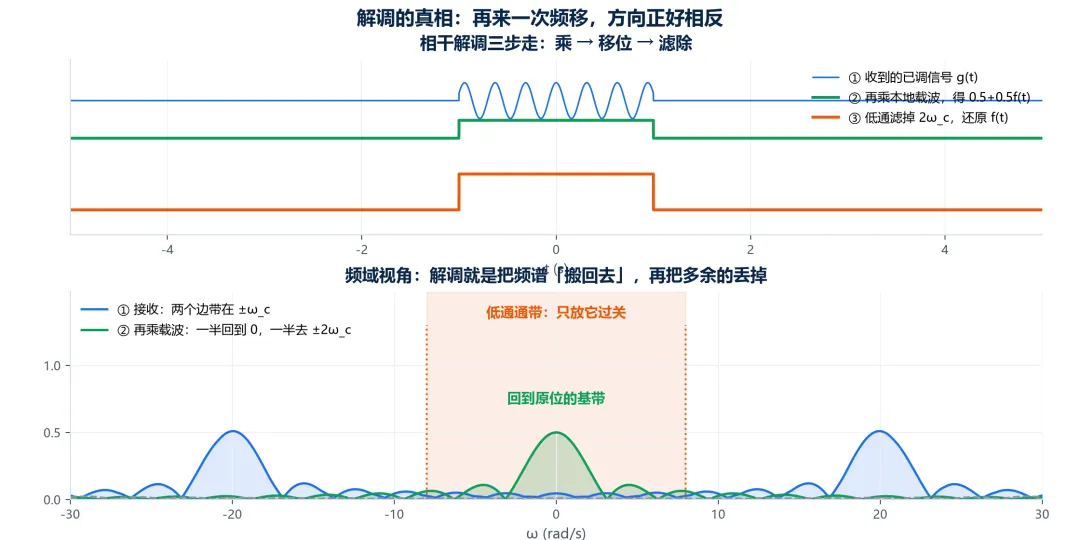

图 4 上：相干解调三步走（乘本地载波 → 移位 → 低通）；下：频域视角，再乘载波后一半回到 0、一半去 ±2ω_c，低通只放回原位的那一份
那个“多余的 1/2”
解调出来的是 f(t)/2，不是 f(t)。 差一个常数倍，在工程上无所谓（放大器补上就行），但考研里经常要求你“说明是否失真”——那就必须老老实实说：只差幅度因子，波形无失真。
为什么必须“同频同相”？
因为第二次搬移的方向和距离，完全由本地载波决定。 本地载波偏了 Δω，频谱就搬不到原点，而是落到 Δω 处——低通滤波器一看，信号在通带边缘，直接切掉一半。
· 频率偏差 → 频谱整体偏移，低通“砍”到信号
· 相位偏差 → 出现 cos φ 因子，幅度衰减；φ = 90° 时甚至完全解不出来
这就是“相干”两个字的全部重量。也是为什么同步是通信系统里最难的活之一。
顺便一说：包络检波
如果不做乘法、只想知道包络，可以用“整流 + 低通”这种非相干做法（老式 AM 收音机就这么干）。代价是它对小信号有平方失真，且无法处理 DSB/SSB。这是选做知识，考研见到“简单包络检波”一般就是要你指出这个缺点。
06｜考研通关：一套可以照抄的解题流程
这是本文最重要的部分。给你一个四步模板，几乎所有频移类题目都能套。
四步模板
第 1 步：写出 F(ω) 的形状。 画图！标清非零区间的边界（比如 |ω| < 2）。
>
第 2 步：写相乘后的 G(ω) = (1/2)[F(ω−ω_c) + F(ω+ω_c)]。 不要去算反变换，先在频域画图。
>
第 3 步：把 G(ω) 和 H(ω) 画在同一张图上，找交集。 通带之外的，一刀砍掉。
>
第 4 步：别硬积，把剩下的图形“凑”回一次频移。 剩下的往往是对称的两块。把它们各自搬回原点、高度相加，凑出一个熟悉的原型谱（比如矩形）；这个原型谱的反变换 y0(t)，是查表就会的。而“原图 = 原型谱被搬到 ±ω0、幅度减半”这件事本身，就说明原时域信号是 y0(t)·cos(ω0 t)——这是频移性质倒着用，一步出答案，一次积分都不用碰。
三个最高频的坑
坑1： 忘了 1/2 ——>解决办法：乘 cos 一定带 1/2；乘 sin 带 1/(2j)；
坑2： 忘了负频率——>解决办法：F(ω) 在 ω<0 也有分量，搬移后 ±ω_c 两侧都要画；
坑3：漏算滤波方向——>解决办法：低通 H(ω) 是对称的，正负频率都要检查。
考研真题实战
来看一道标准题。
题目：已知 f(t) 的频谱 F(ω) 是 |ω| < 2 的矩形（幅值 1）。系统为：f(t) 先乘 cos(3t)，再通过低通 H(ω) = 1（|ω| ≤ 3），其余为 0。求输出 y(t)。

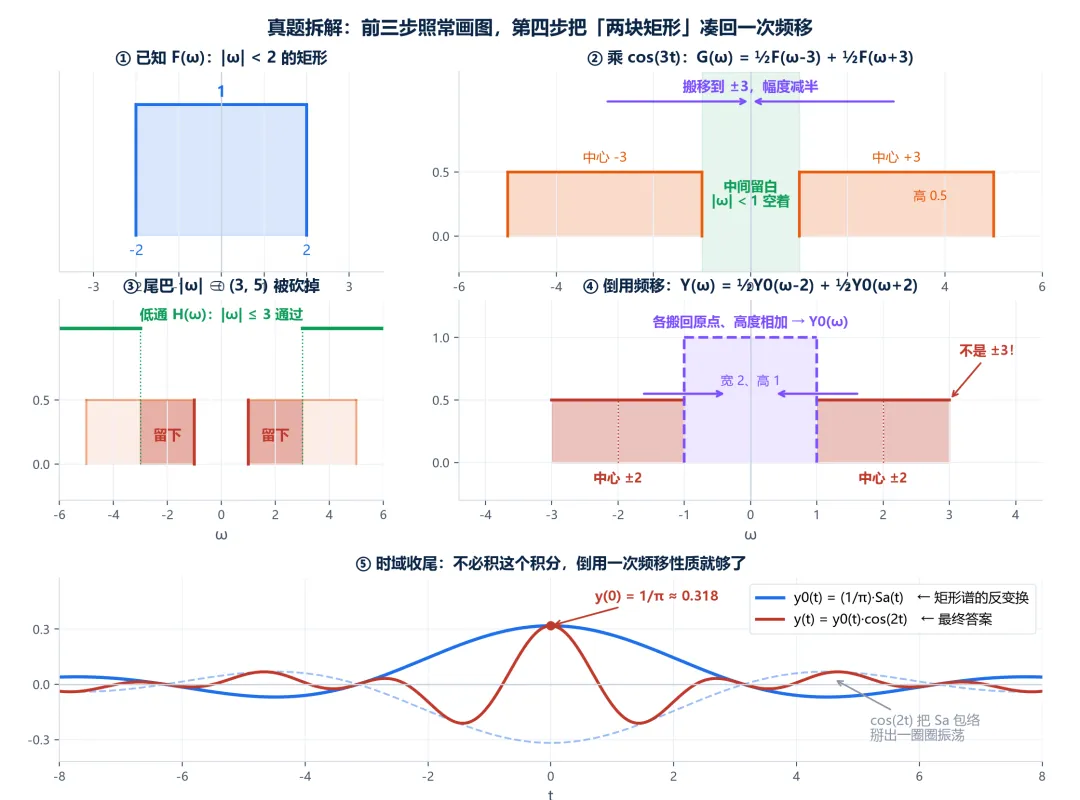

图 5 真题拆解（第 4 步用「倒用频移」的巧妙解）：① F(ω) 为 |ω|<2 的矩形；② 乘 cos(3t) 后搬到 ±3、幅度减半，非零区间 1<|ω|<5；③ 低通 |ω|≤3 砍掉尾巴 |ω|∈(3,5)；④ 剩下两块矩形的中心是 ±2（不是 ±3），各自搬回原点、高度相加得 Y0(ω)，即 Y(ω)=½Y0(ω−2)+½Y0(ω+2)；⑤ 时域只需 y0(t)=(1/π)·Sa(t)，乘 cos(2t) 即得答案 y(t)=(1/π)·Sa(t)·cos(2t)
第 1 步：F(ω) 是 |ω| < 2、高 1 的矩形。
第 2 步：乘 cos(3t)，直接套定理：
G(ω) = ½F(ω − 3) + ½F(ω + 3)
也就是：两个宽 4、高 0.5 的矩形，中心分别在 ω = ±3。所以非零区间是
1 < |ω| < 5
注意这里的关键细节：因为 ω_c = 3 > 2（信号带宽），两个边带没有交叠，中间 |ω| < 1 是空的。这一点看清楚了，答案就出对了大半。
第 3 步：和 H(ω) 求交。
低通只放行 |ω| ≤ 3。于是每个边带都被砍掉了一截尾巴：
· 右边带留在通带内的部分：1 < ω ≤ 3，宽 2、高 0.5
· 左边带留在通带内的部分：−3 ≤ ω < −1，宽 2、高 0.5
· |ω| ∈ (3, 5) 的尾巴，全部丢掉
第 4 步：不积分，倒用一次频移性质。
先把剩下的图形看清楚。 这两块是宽 2、高 0.5 的矩形，中心在 ω = ±2——注意，是 ±2，不是 ±3。 因为低通把外侧那一半砍掉了，剩下这半块的“重心”自然就落在了 2 上。这一步是整个解法里最容易想当然的地方。
然后把它们“凑”回一次频移：
① 各自搬回原点，高度相加。 两个 0.5 叠在一起，得到一块宽 2、高 1、以原点为中心的矩形，记作 Y0(ω)。
② 查表求这个原型的反变换。 宽 2、高 1 的矩形谱，对应时域：
y0(t) = (1/π)·Sa(t) = sin t / (πt)
③ 原图与原型的关系，一眼可见：
Y(ω) = ½·Y0(ω − 2) + ½·Y0(ω + 2)
“频谱一分为二、各自搬到 ±2、幅度各减半”——这就是乘一个余弦的定义。 只不过这次我们是倒着用频移性质：
y(t) = y0(t)·cos(2t) = (1/π)·Sa(t)·cos(2t)
一个积分都不用算。
为什么这一步更巧妙：前三步你只是把图“看”清楚了；第四步的全部工作量，就是把图形认出来——矩形谱 ↔ 时域 Sa 是查表内容，乘余弦是性质本身。全是考研大纲里最熟的两样东西，数形结合，几乎没有计算量，也就几乎没有算错的机会。
答题建议：题目只要求“求输出 y(t)”时，走这条简便路线——快、稳、且每一步都能在图上指出来。硬算积分那条路不必主动走；只有当题目明确要求“写出反变换积分表达式”，或者你想回头验算时，才把它当作备选。
真题的四个“考眼力”点
这道题之所以典型，是因为它一次性考了四件事：
1. ω_c 和信号带宽的大小关系——3 > 2，所以不重叠。如果题目把 ω_c 换成 1.5，就成了重叠的情形，中间会出现幅值翻倍的区域（因为两个边带在中频段相加）。这是命题人最爱的分水岭，一定要先比较 ω_c 和信号半带宽。
2. 低通会砍掉一部分边带——不是“搬完就完事”，搬完还有一次筛选。很多同学失分就失在“以为 G(ω) 就是 Y(ω)”。
3. 正负频率都要处理——只算正频率那一半，答案差一倍。
4. 砍完之后，剩下图形的“重心”在哪——尾巴被削掉，两块矩形的中心就从 ±3 挪到了 ±2。这直接决定了最后乘的是 cos(2t) 而不是 cos(3t)，是第四步简便解法里最容易想当然跳过的一环。
07｜把三件事连起来
回头看，整篇文章其实只讲了一条链：
基带太低，飞不出去 → 乘载波，频谱搬上去（调制）→ 频谱被复制成两份、各占一半 → 不同电台用不同 ω_c，互不重叠（FDM）→ 接收端再乘一次载波，频谱搬回来 → 低通滤掉 2ω_c（解调）
而这条链上每一个环节，用的都是同一个公式：
f(t)·cos(ω_c t)←→½[ F(ω − ω_c) + F(ω + ω_c) ]
频移性质不是“一个公式”，它是“整个无线通信的地基”。
💬 互动角落
【今日思考题】
我们已经知道：f(t)·cos(ω_c t) 会造出 ±ω_c 两个边带。
那么反过来问：如果接收端的本地载波频率偏了，比如偏了 1%（ω_c → 1.01ω_c），解调出来会是什么样？
它会是一个完美的 f(t) 吗？还是会变成某种“变了形”的东西？
提示：把第二次搬移画在频率轴上，看看那个被你搬回来的基带，落点偏了多少——它还能整个待在低通滤波器的通带里吗？
欢迎在评论区留下你的推理。
