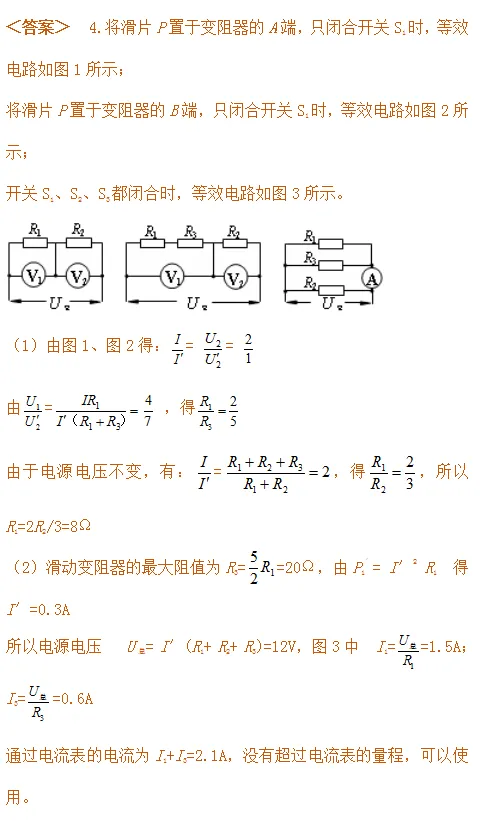

4（08海淀一模）如图24所示，电路中电源两端电压保持不变，滑动变阻器的最大阻值为R３。将滑动变阻器的滑片P置于A端，只闭合开关S1时，电压表V1的示数为U1，电压表V2的示数为U2；将滑动变阻器的滑片P置于B端，仍只闭合开关S1时，电压表V1的示数为U1′，电压表V2的示数为U2′，R1消耗的电功率为0.72W。已知U1：U1′= 4：7，U2：U2′= 2：1，R2=12W。
（1）求R1的阻值；
（2）当滑动变阻器的滑片P置于B端时，闭合开关S1、S2、S3，通 过计算说明电流表能否使用0-3A这一量程进行测量。

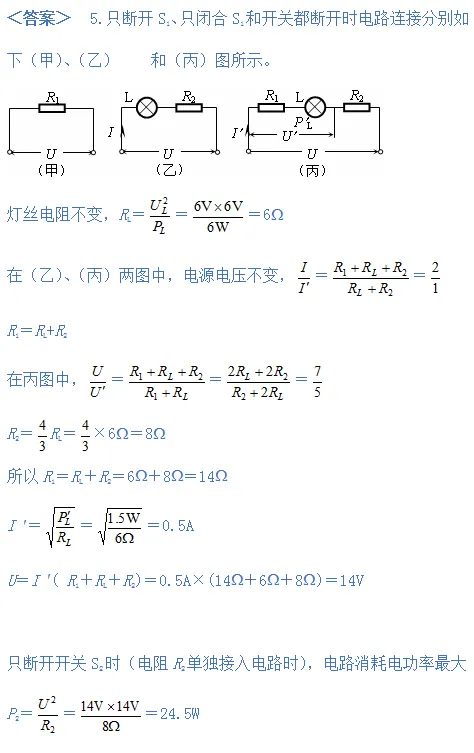

5（08西城一模)如图30所示电路电源两端电压保持不变，灯L标有“6V 6W”字样。只断开开关S1时，电压表的示数为U；只闭合S1时，电流表的示数为I；开关全断开时，电压表的示数为U ¢，电流表的示数为I ¢，灯L的实际功率为1.5W。已知U∶U ¢＝7∶5，I∶I ¢＝2∶1。不考虑灯丝电阻RL的变化。求：定值电阻R2的电阻值和电路消耗的最大功率。

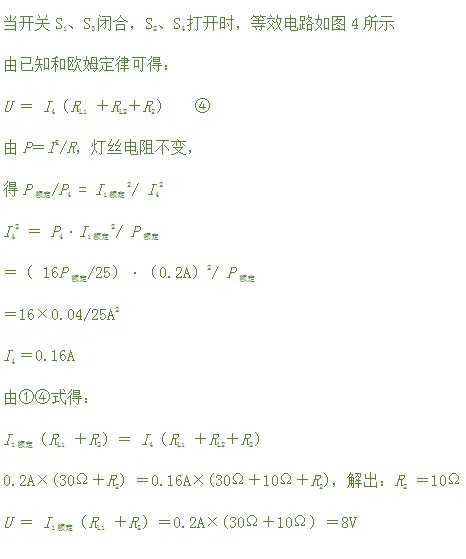

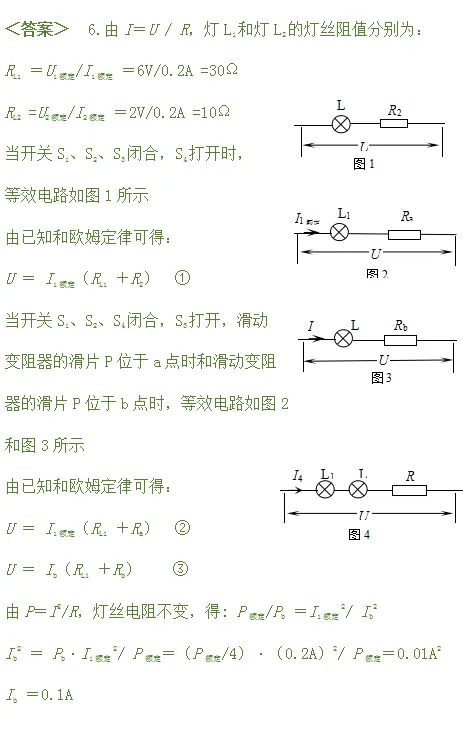

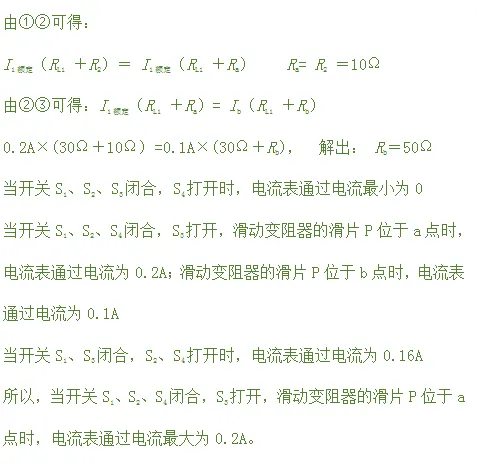

6（08朝阳一模）如图24所示电路，灯L1和L2分别标有“6V 0.2A”和“2V 0.2A ”。电源电压及灯丝电阻保持不变。当开关S1、S2、S3闭合，S4打开时，灯L1恰能正常发光。当开关S1、S2、S4闭合，S3打开，滑动变阻器的滑片P位于a点时，灯L1也能正常发光；滑动变阻器的滑片P位于b点时，灯L1的功率是额定功率的1/4；当开关S1、S3闭合，S2、S4打开时，灯L1的功率是额定功率的16/25。求：
（1）电源电压
（2）电阻R2的阻值
（3）滑动变阻器滑片P位于a点和b点时接入电路的电阻阻值
（4）电流表在以上状态中的最大电流和最小电流
