【初三】给正在学习电学的同学们:万能电路图

      首先说明，“万能”只是强调此电路用处多、功能强大。

       此电路图就是伏安法测电阻电路图：

    此电路图中正确连接方式应该是电压表与待测电阻并联，作用概述如下：

     1、研究导体电流与电压关系；

     2、研究导体电流与电阻关系；

    3、测导体电阻值；

    4、测小灯泡电阻；

    5、测小灯泡电功率。

      整个初中物理电学里的主要实验全部是以这个电路图为基础展开、变化的。即使实验操作考试也离不了对它的考查！

      为什么说是中考必考？因为初中电学就这么几个实验，中考必考电学实验，万变不离其宗！

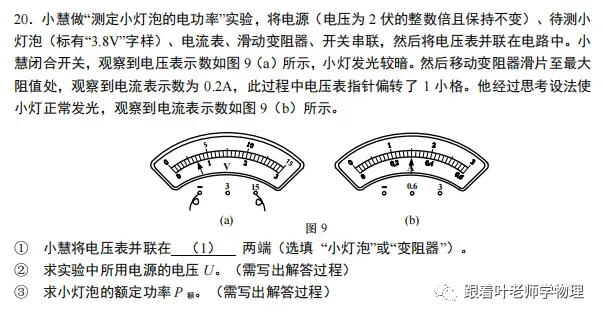

      为什么说是压轴题？因为电学的综合分析、计算也都是围绕它展开，以此电路图为基本载体！比如下面这个极有上海特色的电路分析综合题就是以万能电路图为基础的。（相关题目分析见本公众号推文上海中考物理试题“四件套”，做熟练，拿高分！(qq.com)）

       那么这个电路图有哪些变化呢？

       1、电压表并联的位置变化：可以和变阻器并联、可以和电源并联，这样看到的实验现象都不同，以此考查学生的灵活运用能力。

        2、变阻器和用电器可以由串联改并联，根据表现出来的不同现象考查学生对电路变换的理解能力。

         3、用其他阻值电阻代替变阻器或定值电阻，根据现象进行分析、判断，得出合理结论。

       这个电路图可以有很多变化，此处不一一罗列。

      由于此图的重要性，所以值得同学们花大力气去学习、研究、吃透它！
