并联补偿电容器---低压电工作业真题学习(8)

真题展示：

1、低电压保护属于110kV及以下并联电容器组保护测控装置在保护方面的主要功能。正确

2、并联电容器应定期停电检查，每年至少1次，主要检查电容器壳体、瓷套管、安装支架等部位是否有积尘等污物存在，并进行认真的清扫。错误

3、并联电容器补偿装置是电力系统中重要的无功补偿设备，用以补偿系统的容性无功，提高功率因数，降低系统损耗，支撑系统电压。正确

4、并联电容器所接的线路停电后，必须断开电容器组。  正确

5、并联电容器有减少电压损失的作用。正确

6、电感性负载并联电容器后，电压和电流之间的电角度会减小。正确

7、在正常环境下，一般要求并联电容器外壳最热点的温度不得大于（ B ），否则，须查明原因进行处理。

A、70℃   B、60℃   C、65℃

8、下列关于并联电容器的说法，正确的是（ B ）。

A、并联电容器主要用在直流电路中

B、并联电容器有减少电压损失的作用

C、并联电容器的容量越大越好

并联电容器的联接应采用（ A ）联接。

A、三角形    B、星形   C、矩形

新装并联电容器组投入运行前应检查电容器组三相间的容量是否平衡，其误差不应超过一相总容量的（ A ）。

A、5%    B、10%    C、3%

 知识学习：

1、什么是并联电容器？

并联电容器，shunt capacitor，原称移相电容器。主要用于补偿电力系统感性负荷的无功功率，以提高功率因数，改善电压质量，降低线路损耗。

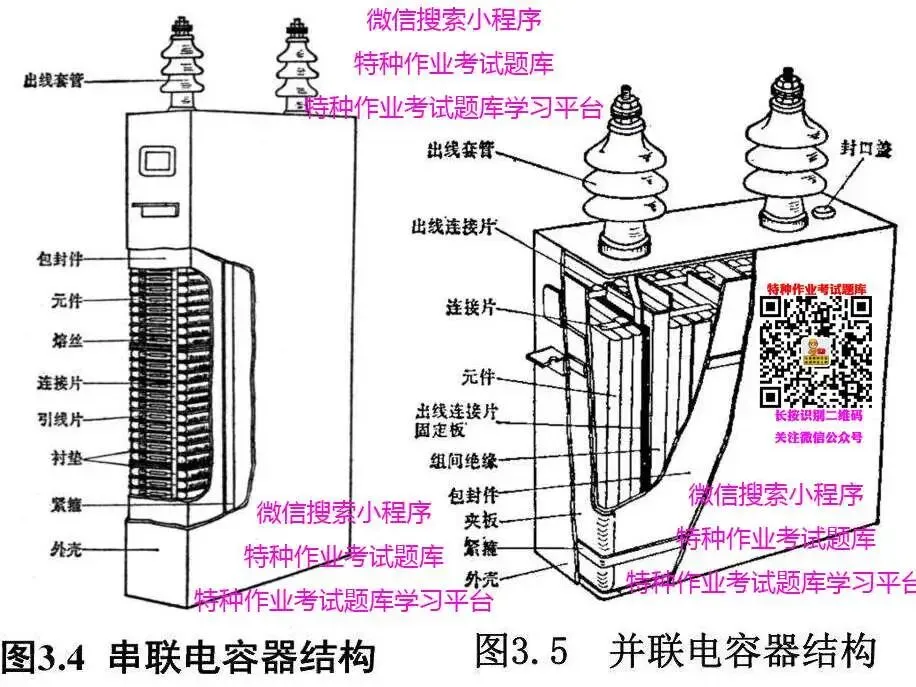

单相并联电容器主要由心子、外壳和出线结构等几部分组成。用金属箔（作为极板）与绝缘纸或塑料薄膜叠起来一起卷绕，由若干元件、绝缘件和紧固件经过压装而构成电容心子，并浸渍绝缘油。电容极板的引线经串、并联后引至出线瓷套管下端的出线连接片。电容器的金属外壳内充以绝缘介质油。

主要用于补偿电力系统感性负荷的无功功率，以提高功率因数，改善电压质量，降低线路损耗。

2、并联电容器工作原理是什么？

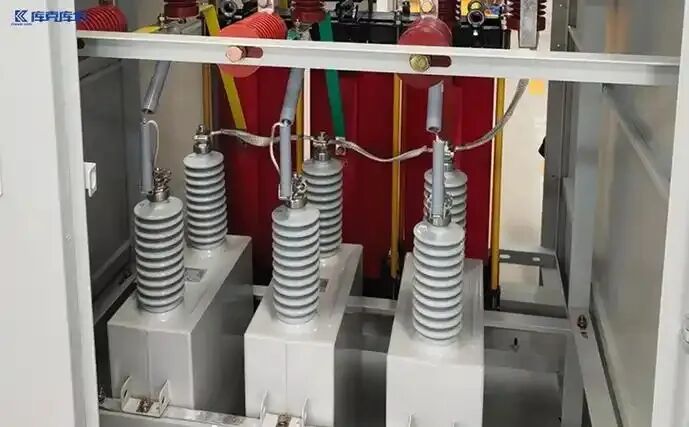

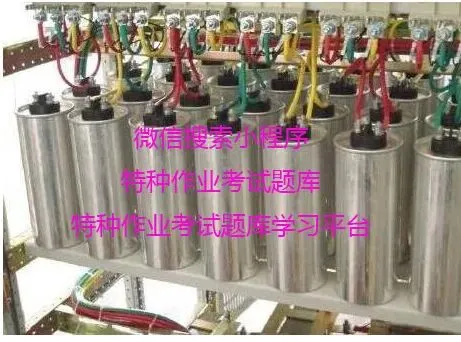

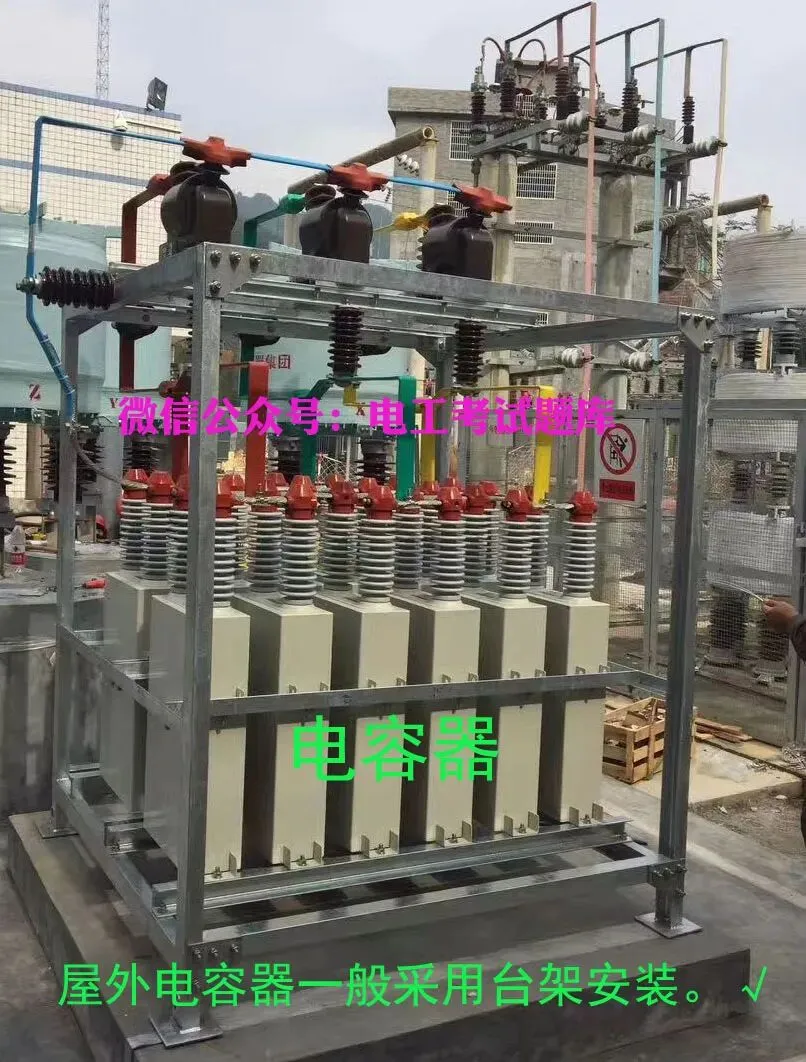

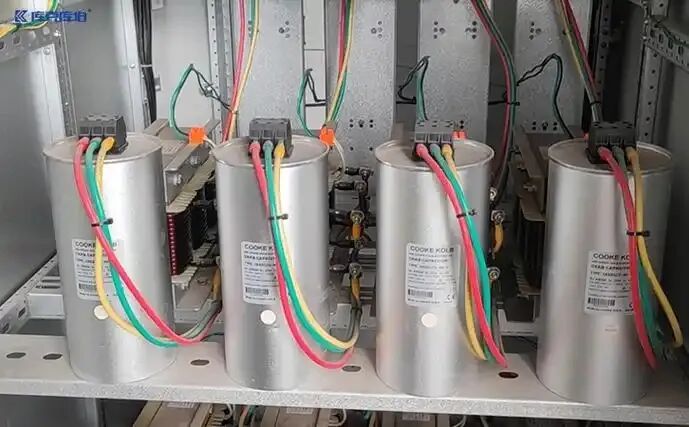

并联电力电容器是指直接并联连接在电力系统母线(或负载)上的电容器组。

并联电容器可以补偿感性负载产生的无功功率，从而提高系统的功率因数，其原理是通过并联连接电容器来抵消系统中的感性无功^。

将并联电力电容器和感性负载功率设备并联，能量在两种负荷之间转换，这样感性负载设备需要的无功降低，从而达到无功补偿的目的。

通过提高功率因数，可以减少线路中的无功功率流动，从而降低线路的电流，减少电阻损耗，同时并联电容器可以提供额外的无功功率支持，有助于维持电网的电压稳定。

该方式还能减少无功电流在输电线路和变压器中的传输，显著降低铜损(有功损耗公式:ΔP = I²R)，并降低系统视在功率需求，使变压器、开关等设备可带更多有功负载^。
