晶胞真题梳理(湖南卷)| 氨硼烷(NH₃BH₃)晶胞的校正

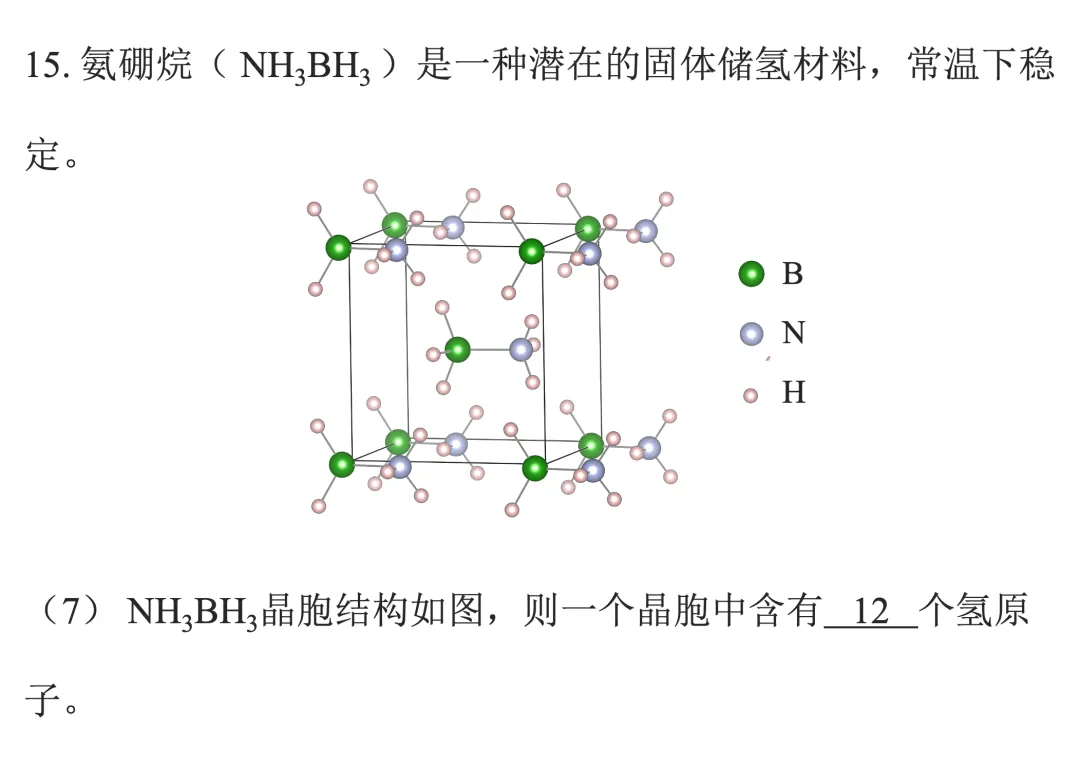

大家好，这篇文章分享湖南卷，它的晶胞命题素材取自储氢材料——氨硼烷（NH₃BH₃）。

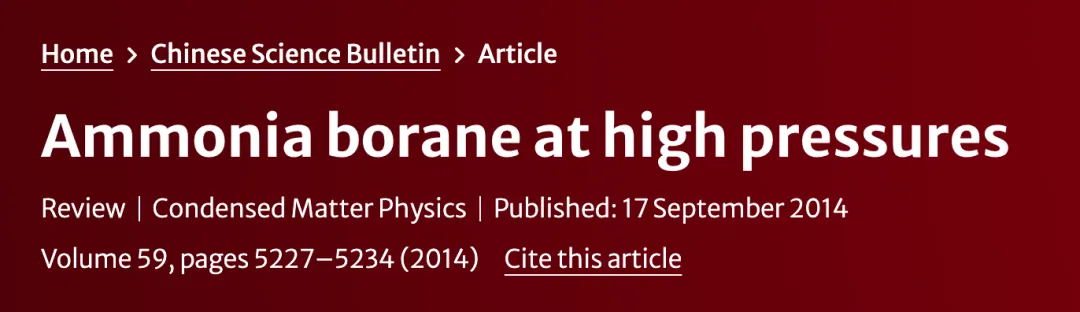

题目本身相对简单，解析方面我就不啰嗦了，今天的分享主要是对晶胞的校正，校正的数据来自2014年的一篇综述，其标题如下：

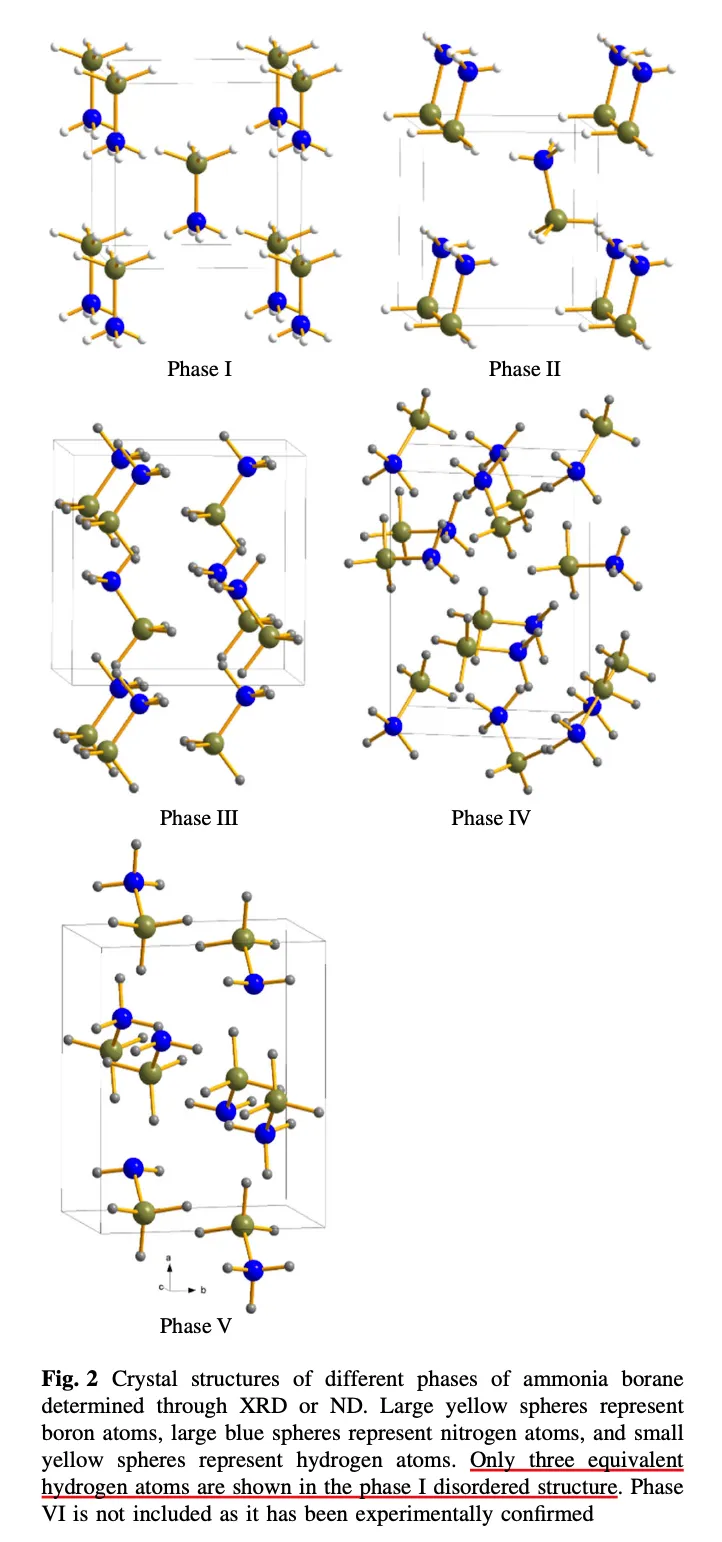

根据该文献，NH₃BH₃晶体不止一种结构：如下图，phase I为常温常压相，phase II为低温相，III、IV、V均为高压相。除此之外，还有理论预测的phase VI（实验尚未验证，文章里没有晶胞结构），接下来我们重点看I和II。

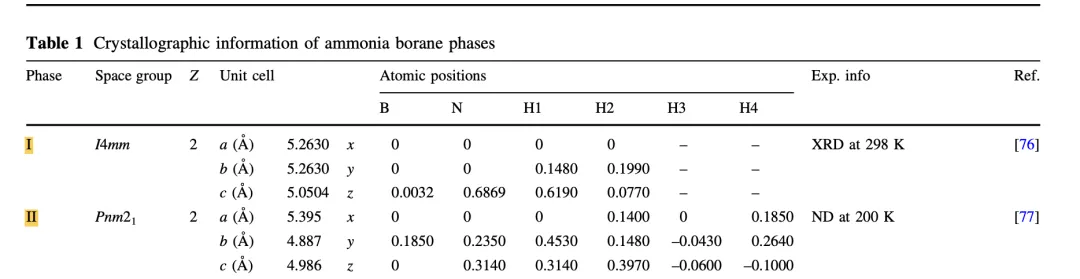

Phase I 属I4mm空间群，其晶胞参数和各原子分数坐标如下：

注：这里的Pnm2₁应为笔误，文中写的是Pmn2₁

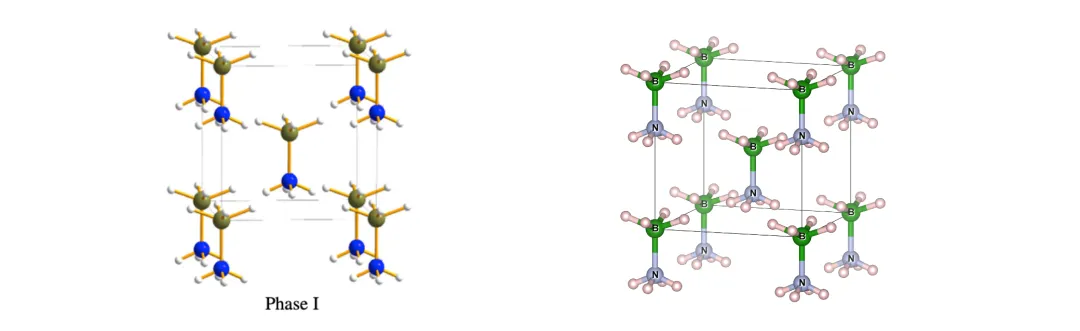

根据以上数据，利用VESTA软件可以画出如下右图晶胞：

放大！仔细看，这两个图里B原子和N原子周围均有4个H原子。

emm……按理说，不应该是3个H嘛，这里为啥是4个嘞？

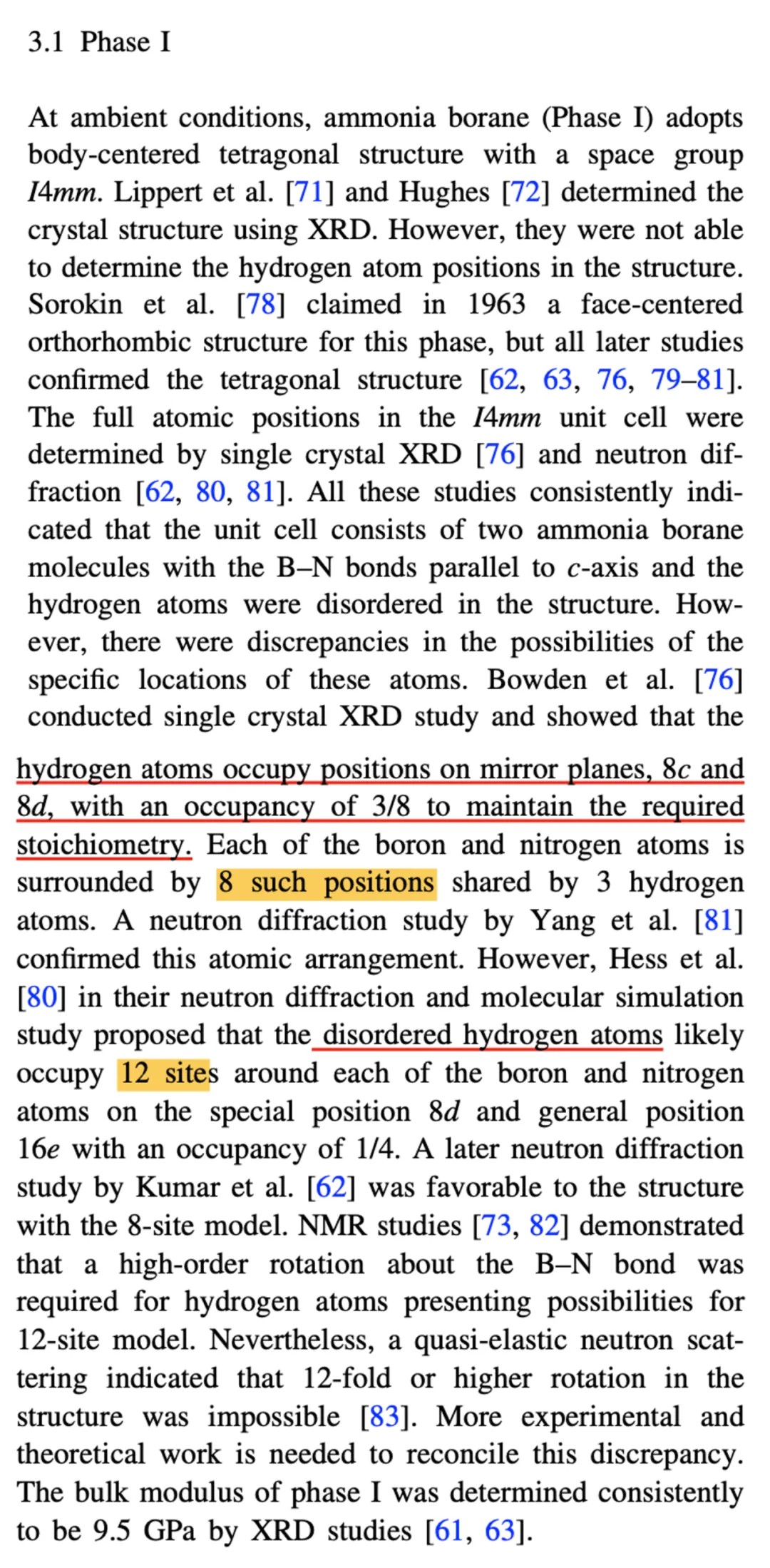

原因如下：

总结来说，是因为H原子在晶胞中呈无序分布，其具体位置仍存在分歧（注意这是2014年的文章），但是可以确定——该晶胞中包含2个NH₃BH₃分子，B-N键平行于c轴（区别于phase II）。

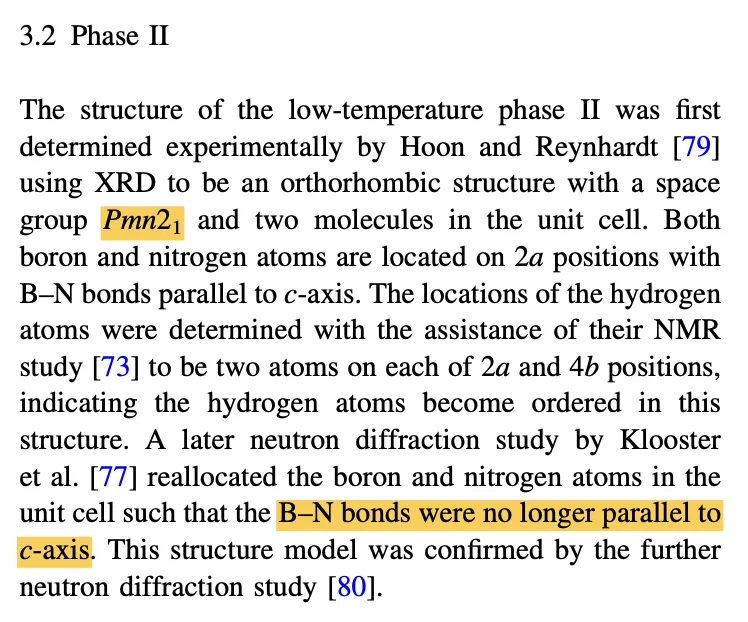

Phase II 属Pmn2₁空间群，单胞含有2个NH₃BH₃分子。

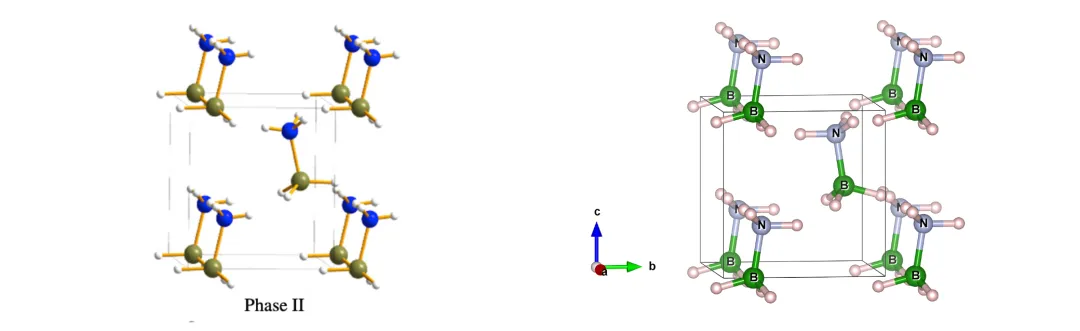

和phase I不同，H原子在phase II中有序，并且经中子衍射修正后确定B-N键不再平行于c轴，如下图所示。

右图是我根据前文表格中的数据用VESTA手搓的晶胞图，文章开头处的晶胞也是根据此数据校正过的，感兴趣的读者可以尝试着画一画（hh，突然检验VESTA的学习效果）。

写在后面：从某种程度上讲，晶胞中的B-N键是否平行于c轴不影响做题，但是！我相信有人在乎晶胞的科学性，所以才有这篇校正的小作文。

🐳敬上~
