注电基础考试备考第12天-专业基础-模拟电子

2.2.1 基本放大电路

(1) 放大电路的组成原则

晶体三极管，也叫半导体三极管。由于工作时，多数载流子和少数载流子都参与运行，因此，还被称为双极结型晶体管。

1. 组合原则:
2. (1) 具有放大功能;
3. (2) 不失真

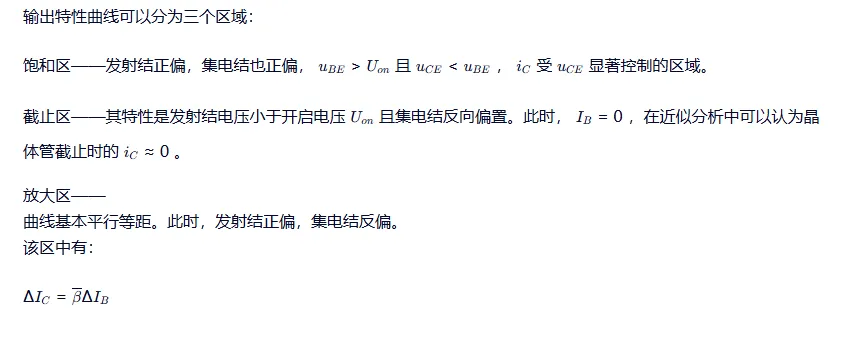

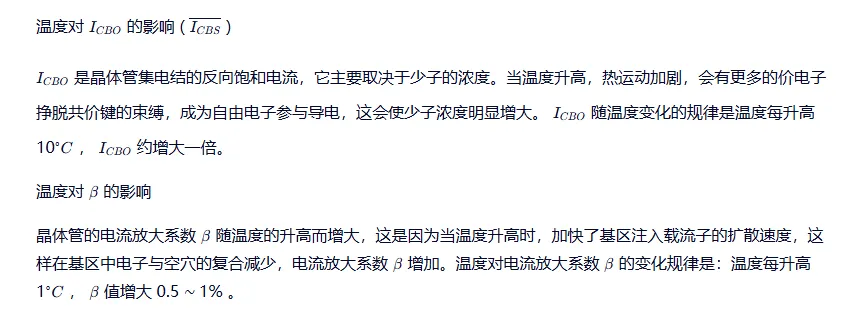

三极管的基本结构和工作原理

2.2.2 放大电路的基本分析方法

(1) 共射极放大电路的波形

(2) 放大电路的两种工作状态

1. 动态： 当有正弦输入信号时，电路将处在动态工作情况。

1. 直流与交流信号的共存

在放大电路中，直流量和交流信号通常是同时存在的。

2. 两种通路的定义与作用

• 直流通路：
• 定义： 在直流电源作用下，直流电流流经的通路（也就是静态电流流经的通路）。
• 作用： 用于研究静态工作点。
• 交流通路：
• 定义： 在输入信号作用下，交流信号流经的通路。

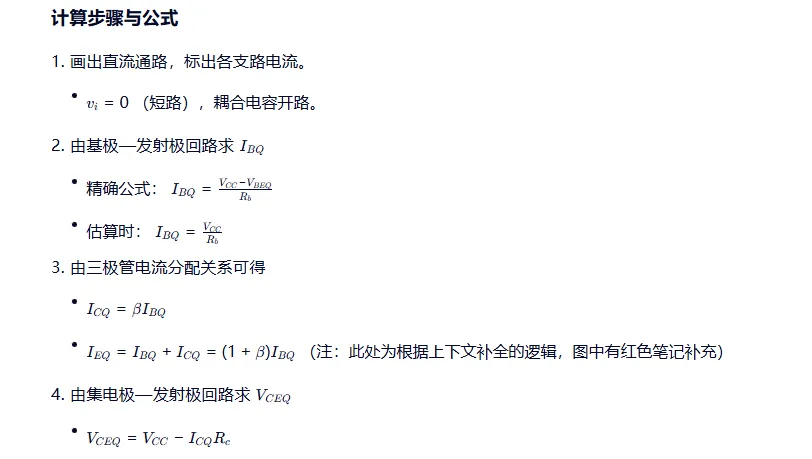

3. 静态工作点 (Q点)

• 定义由来： 由于

• 分别对应于晶体管输入、输出特性曲线上的一个点，所以这个点被称为静态工作点。
• 建立目的： 放大电路建立正确的静态工作点，是为了使三极管工作在线性区（放大区），从而保证信号不失真。

(4) 动态电路计算分析

1. 交流通路原则

在画交流通路时，遵循以下简化规则：

• 隔直电容： 由于容抗很小，可视为短路。
• 直流电压源： 由于其内阻很小，对交流信号而言可视为短路（接地）。
• 直流电流源： 由于其内阻很大，对交流信号而言可视为开路。

2. 放大电路的动态分析方法

主要有两种方法：

• 图解法

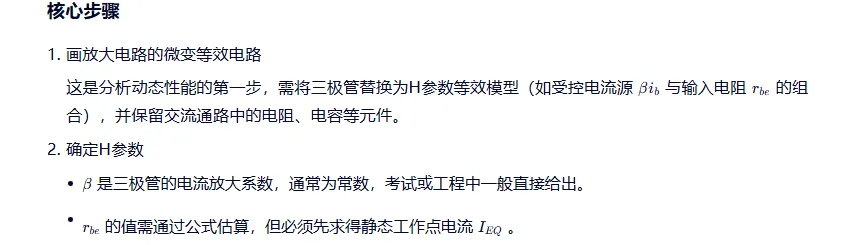

• 微变等效电路法

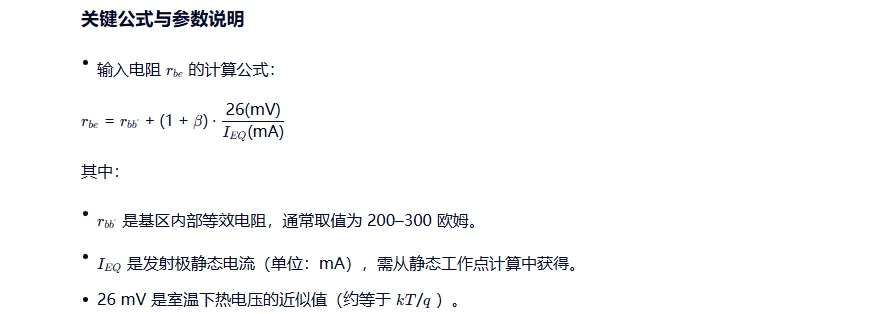

• 共射极放大电路微变等效电路法

1. 掌握基本放大电路、静态工作点： 对应左侧的第 1 点，强调要理解基本电路结构并能计算 Q 点。
2. 掌握放大电路的基本的分析方法： 这通常指“图解法”和“微变等效电路法”，对应左侧第 3 点中提到的计算方法。
3. 了解放大电路的频率特性和主要性能指标： 要求对频响范围和增益等指标有概念性的了解。
