公路造价工程师考试真题—索塔

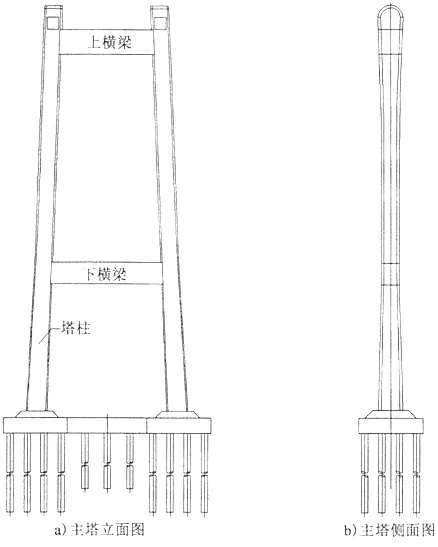

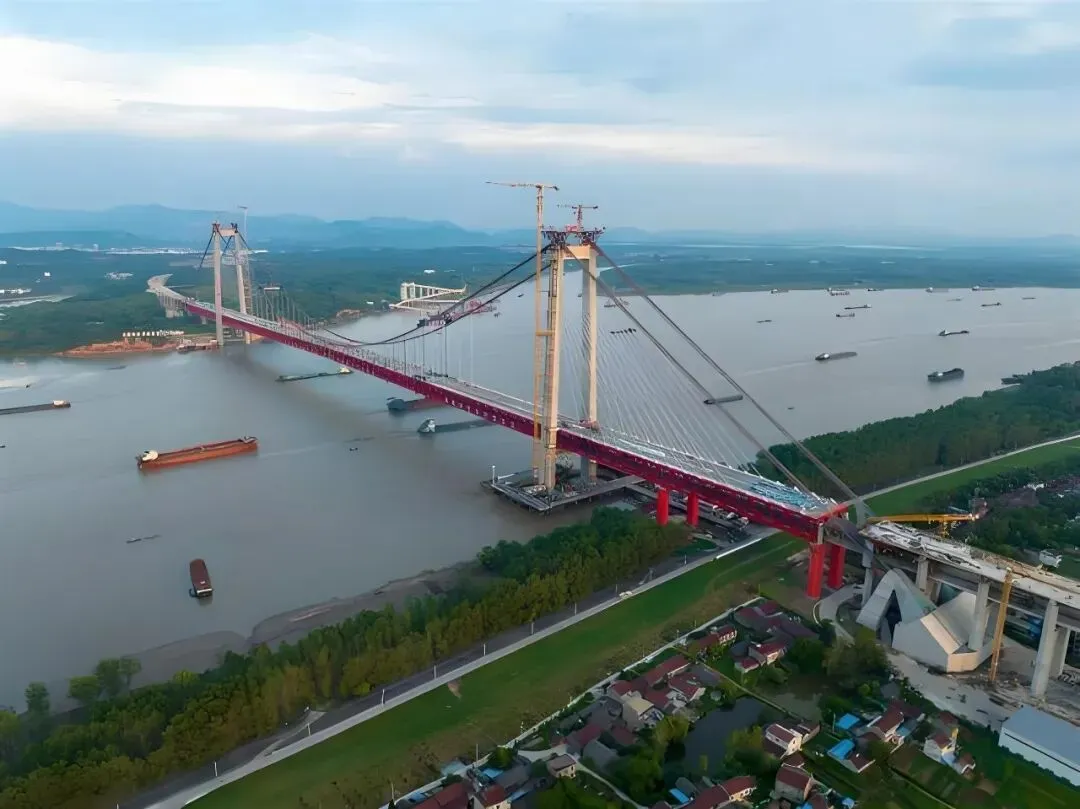

索塔用于悬索桥或斜拉桥,通过缆吊体系或斜拉索将梁部荷载传递到塔身，按类别分钢塔、混凝土塔,按结构形式分门式塔、A形塔、倒Y形塔、独柱式塔等。根据塔身的高度、结构形式及功能所需，塔柱之间可设横梁,塔柱一般为空心结构，塔柱内通常设爬梯,塔顶安装避雷针及航空障碍灯。

索塔施工一般需在塔柱内设置劲性骨架，如下图所示。增设劲性骨架后，由于劲性骨架刚度较大，可以起到钢筋骨架的作用。钢筋、模板在劲性骨架上固定，可以预防钢筋骨架整体歪倒和模板垮塌事故的发生。工人操作时，可以利用劲性骨架固定安全带，从而起到保护安全的作用。

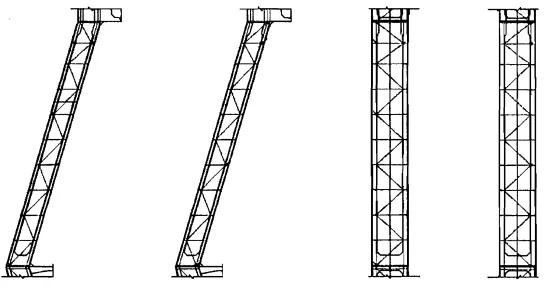

塔柱劲性骨架示意图

【工艺概述】

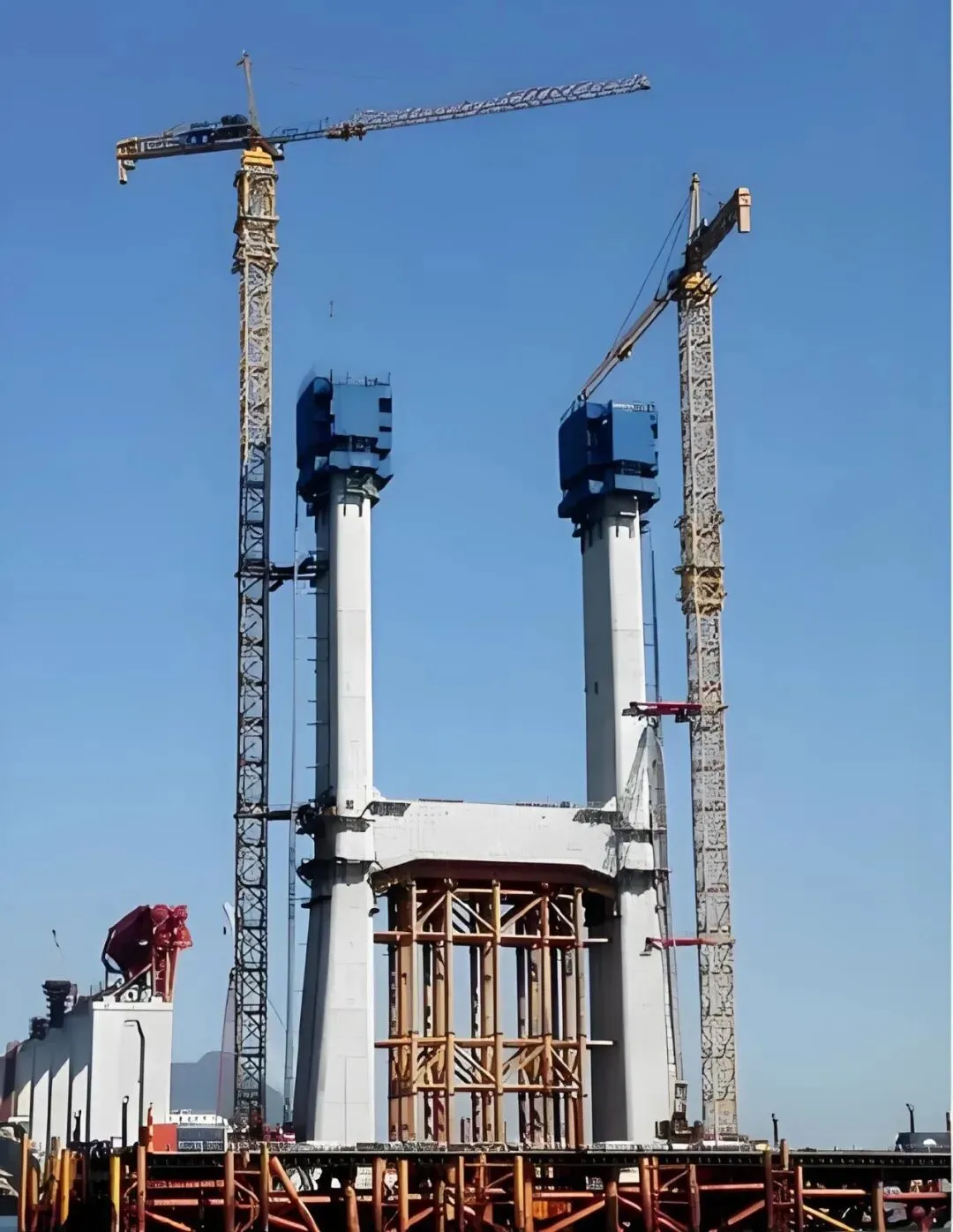

斜拉桥索塔施工包括:施工放样、劲性骨架制作与安装、钢筋制作与安装、索道管制造安装、爬模制造安装、混凝土浇筑、养护、脱模、爬模爬升、主塔封顶、避雷针及航空障碍灯安装等。

【定额说明】

定额综合考虑了模板、混凝土浇筑、提升模架的上升和下降以及安全围护措施(如防护栏、安全网等)等工程内容，未包括索塔立柱的提升模架和横梁的现浇支架以及混凝土拌和等的费用，使用定额时应根据需要按有关定额另行计算，并应适当考虑设置必要的施工电梯和塔式起重机配合施工。

对于塔、墩采用固结形式相连的,其索塔的高度应从基础顶面算起，一直到索塔的顶部，其工程量也应从基础顶面算起;对于塔、墩采用分离形式相连的(吊桥的索塔多建于桥台或岸墩，其墩、台与索塔有明显的分界线),其索塔的高度则应从桥面顶面以上算起，直至索塔的顶部，其工程量也应从桥面顶面以上算起;桥面顶面以下部分的工程量应按墩台定额计算。

【工程量计算规则】

按设计混凝土体积或钢筋质量计算工程量，对于索塔施工确需现场进行钢筋接长时，其搭接长度部分的钢筋质量应计入设计工程量内。

锚固套筒、钢锚箱、索鞍、铁梯按设计需要的锚固套筒、钢锚箱、索鞍、铁梯的质量计算工程量。避雷针按设计需要的数量计算工程量，一般一个塔柱按1处计算。

问题1：列式计算411-5后张法预应力钢绞线子目的工程量清单数量，并简述清单子目的计量规则。

①计量规则：

1.按图示两端锚具间的理论长度计算的预应力钢材质量，分不同材质以千克为单位计量。

2.除上述计算长度以外的锚固长度及工作长度的预应力钢材含入相应预应力钢材报价之中，不另行计量。

问题2：索塔组价

1.混凝土拌合及运输：

    9662×1.06+1650×1.04=11957.72 m³

距离索塔位置2.85km，按3km考虑。

2.施工电梯和塔吊的台数和工期：

    施工电梯和塔吊各4台

    工期均为：6×30×4=720 台.天

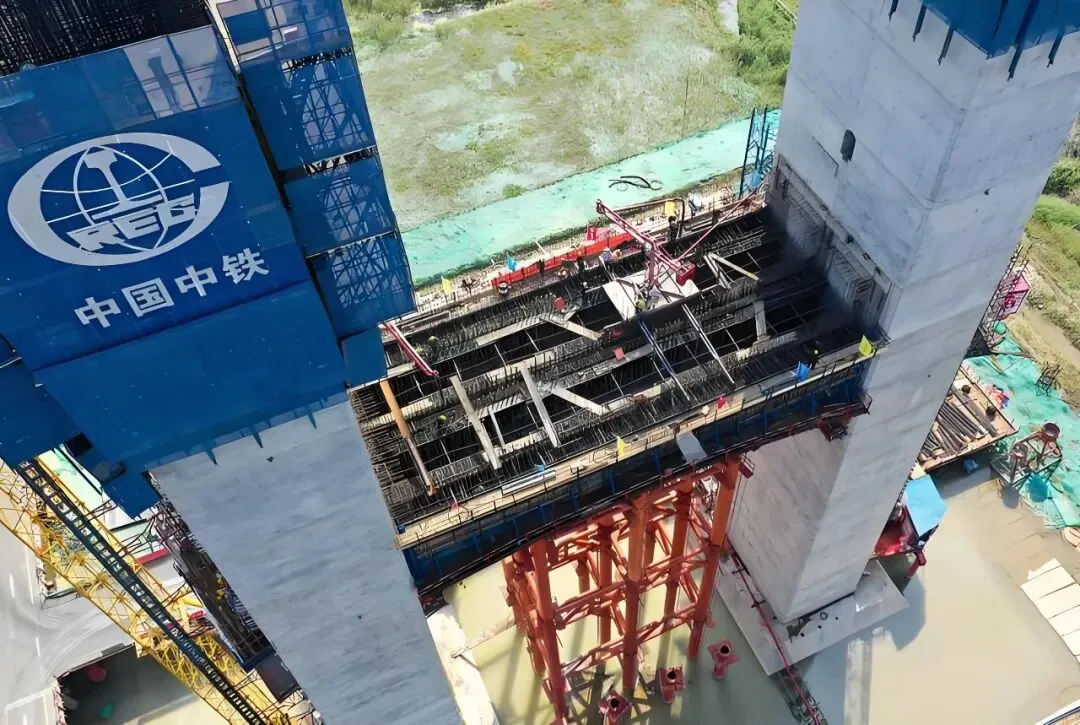

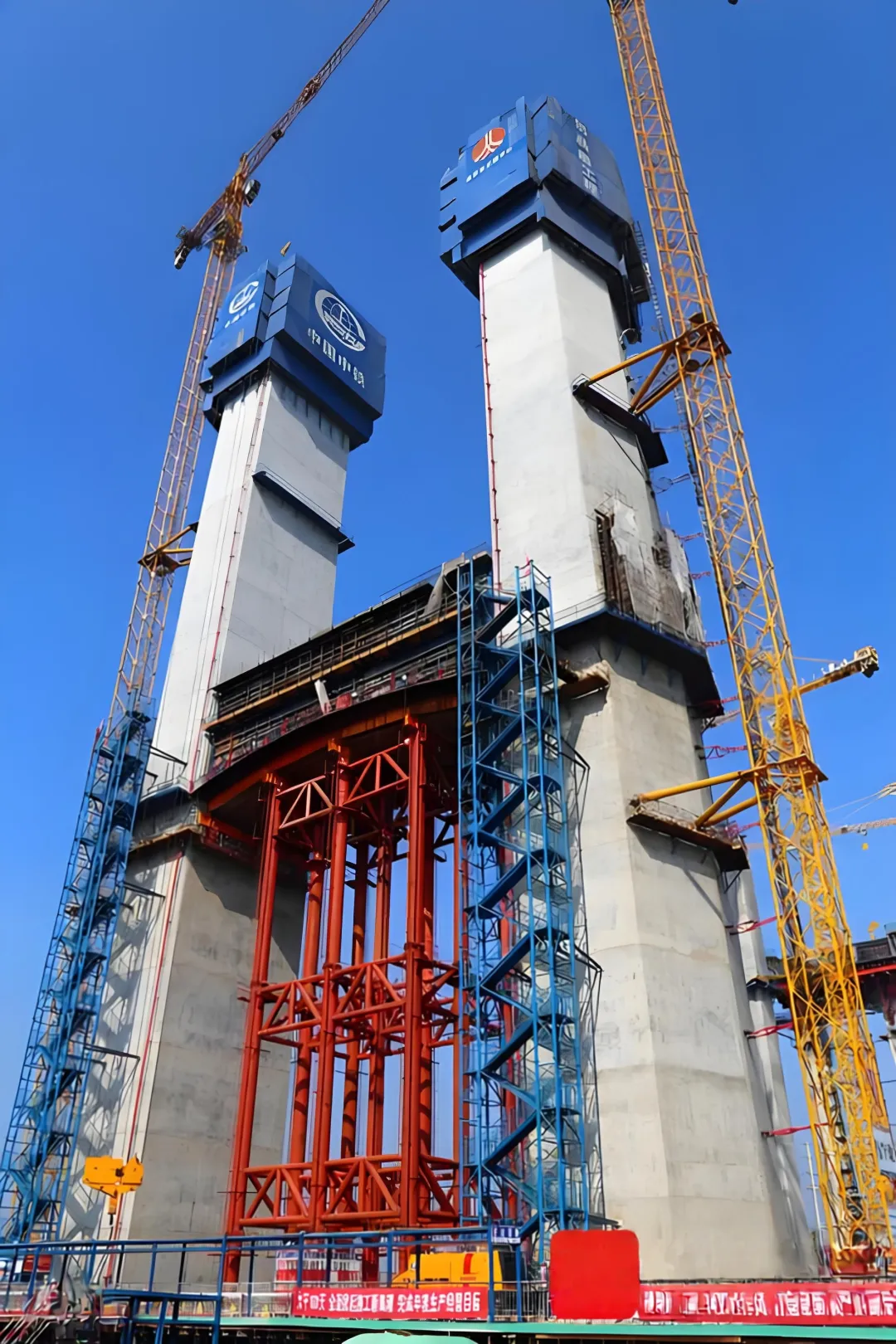

3.下横梁现浇用钢管柱支架：

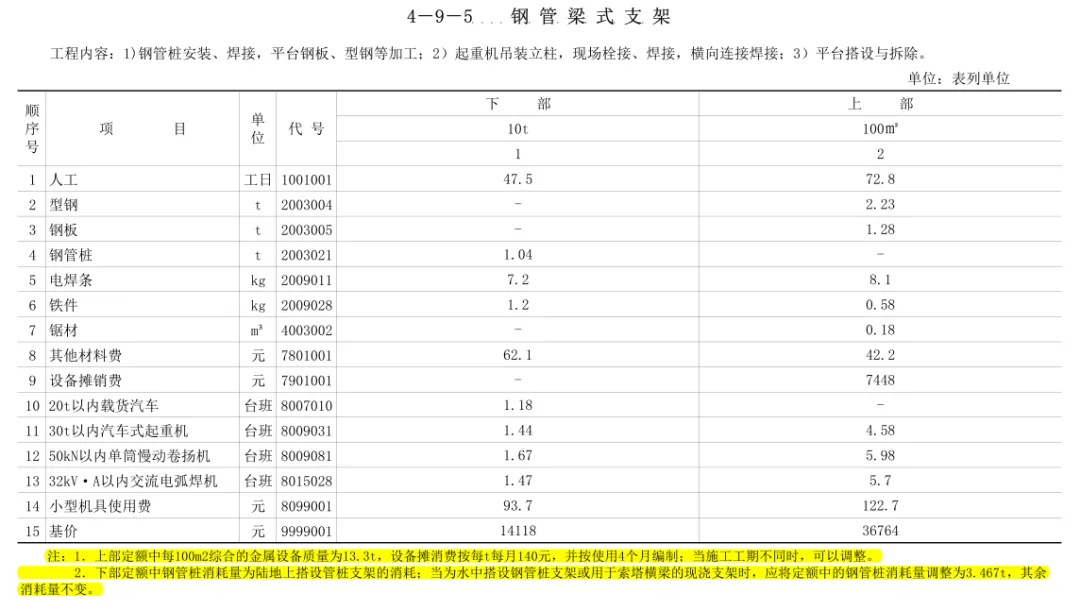

 定额小注：

1.上部定额中每100m2综合的金属设备质量为13.3t，设备摊消费按每t每月140元，并按使用4个月编制；当施工工期不同时，可以调整。

2．下部定额中钢管桩消耗量为陆地上搭设管桩支架的消耗；当为水中搭设钢管桩支架或用于索塔横梁的现浇支架时，应将定额中的钢管桩消耗量调整为3.467t，其余消耗量不变。

【定额说明】

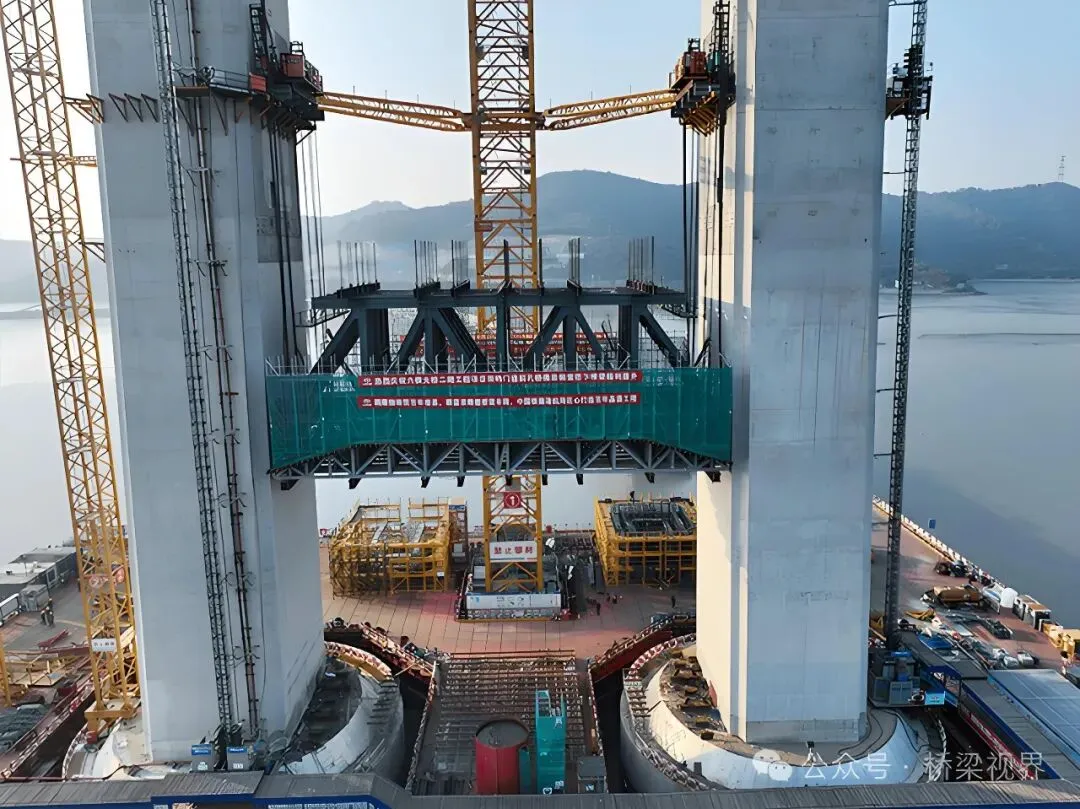

    定额是按钢管支架下部和上部两部分编制的，下部指钢管柱部分，一般采用650~120cm的钢管搭设，上部指钢管柱顶的支架横梁，按拼装贝雷桁架进行编制。

【工程量计算规则】

    钢管支架下部定额按钢管柱与横撑和斜撑的质量之和计算工程量。

    钢管支架上部定额按横梁所形成的平面面积计算工程量。

    ①上部面积：33×（14+2×2）=594 ㎡ （按每侧加宽2m考虑）

    下横梁施工工期按3个月计算，定额按4个月编制，需要调整设备摊销费为：140×13.3×3=5586 元

    ②下部质量：142t

    题干条件：支架下部结构总质量142t(含钢管柱与柱体的水平及斜向连接槽钢质量)，根据计算规则，直接使用总质量142t。

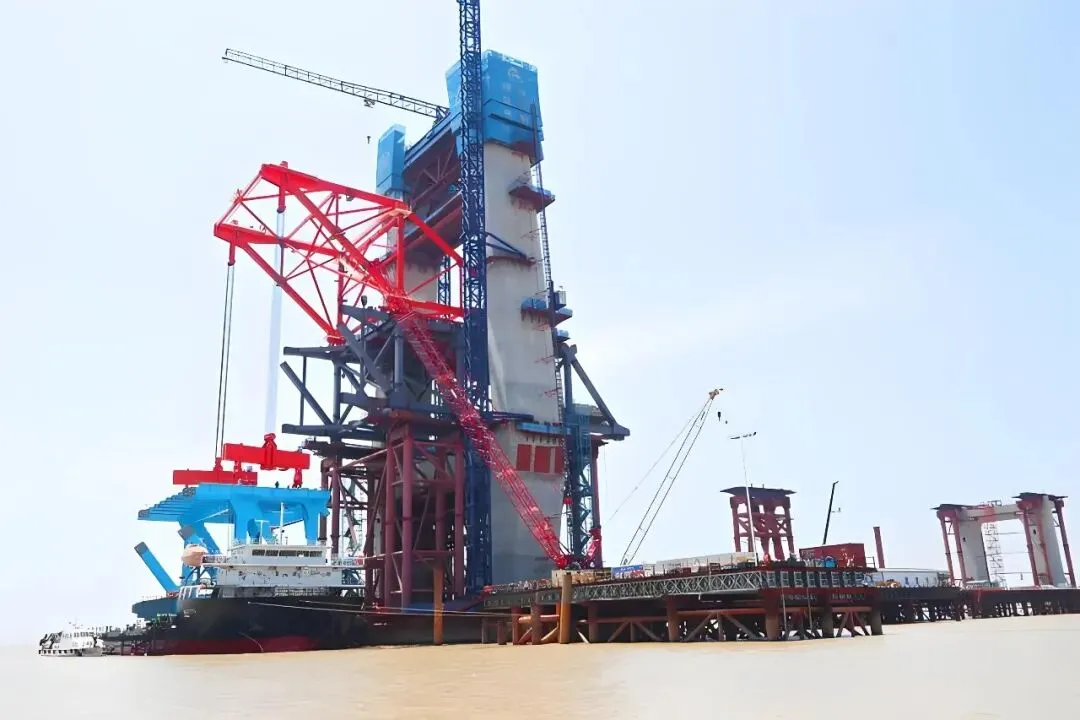

    另题干中给出距离索塔位置2.85km (含在岸上及施工便桥上的运输距离)条件，有施工便桥说明索塔在水中，根据定额小注，需将钢管桩消耗量调整为3.467t。

4.支架预压：1650m³（下横梁混凝土工程量）

5.钢绞线的相关计算

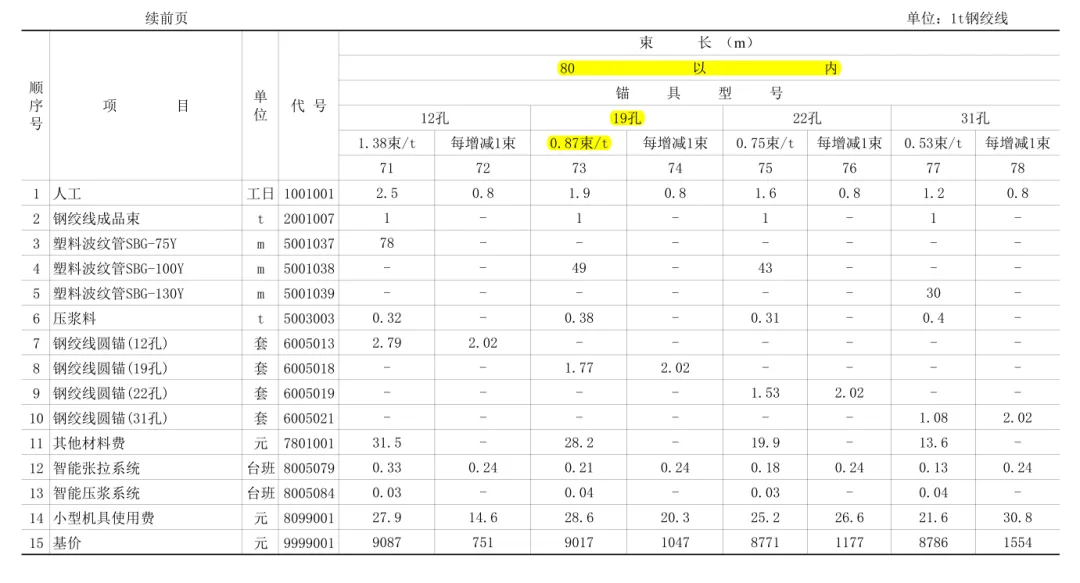

    查看定额子目，包括了束长和每t束数，所以需要计算束长和每t束数。

    ①束长的选择：

        钢绞线：78.43t（含张拉工作长度的总质量）

        预应力筋采用19φ15.2钢绞线（1套锚具19孔），每股钢绞线束重为    1.1kg/m，172套锚具两端张拉（2套锚具之间为1束）。

        束长：78.43×1000÷（172÷2×19×1.1）=43.64 m ，所以需选择    束长为80m以内定额。

    ②每t束数

        172÷2÷78.43=1.10 束/t

        1.10-0.87=0.23 束/t

6.索塔提升模架设备摊销费调整（全桥为200t）

    索塔施工工期按6个月计算，定额按4个月编制，需要调整设备摊销费为：140×10×6=8400 元。

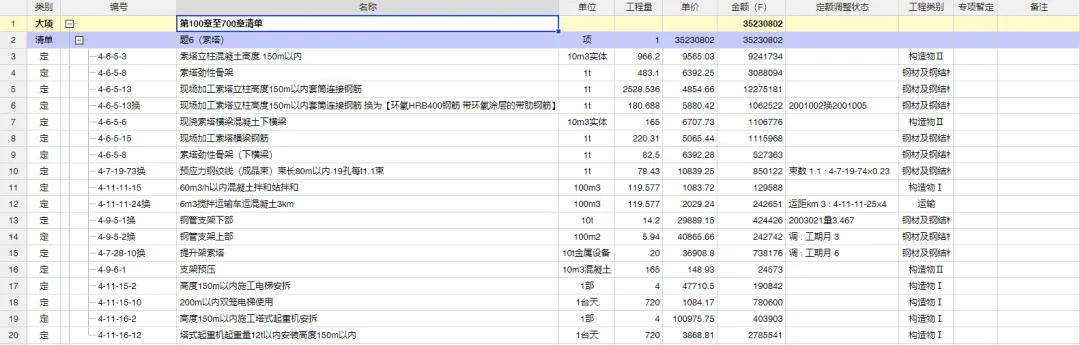

参考答案
