中考物理考前必练:图析、图像题

参考答案及部分解析：

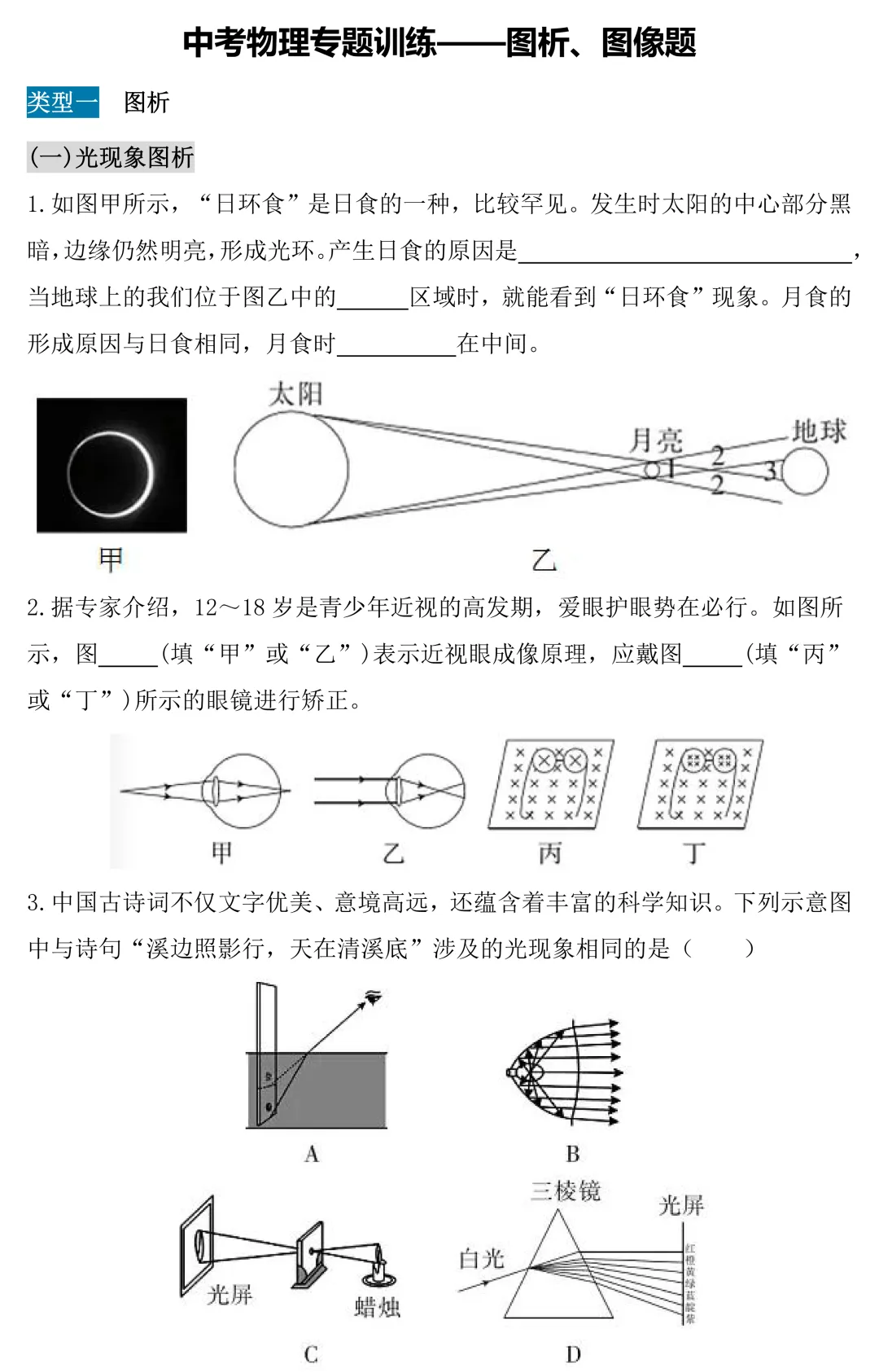

1.光的直线传播  3  太阳（提示：1区域看到日全食，2区域看到日偏食）；

2.乙  丁；

3.B（诗句描述的是光的反射形成的景象）；

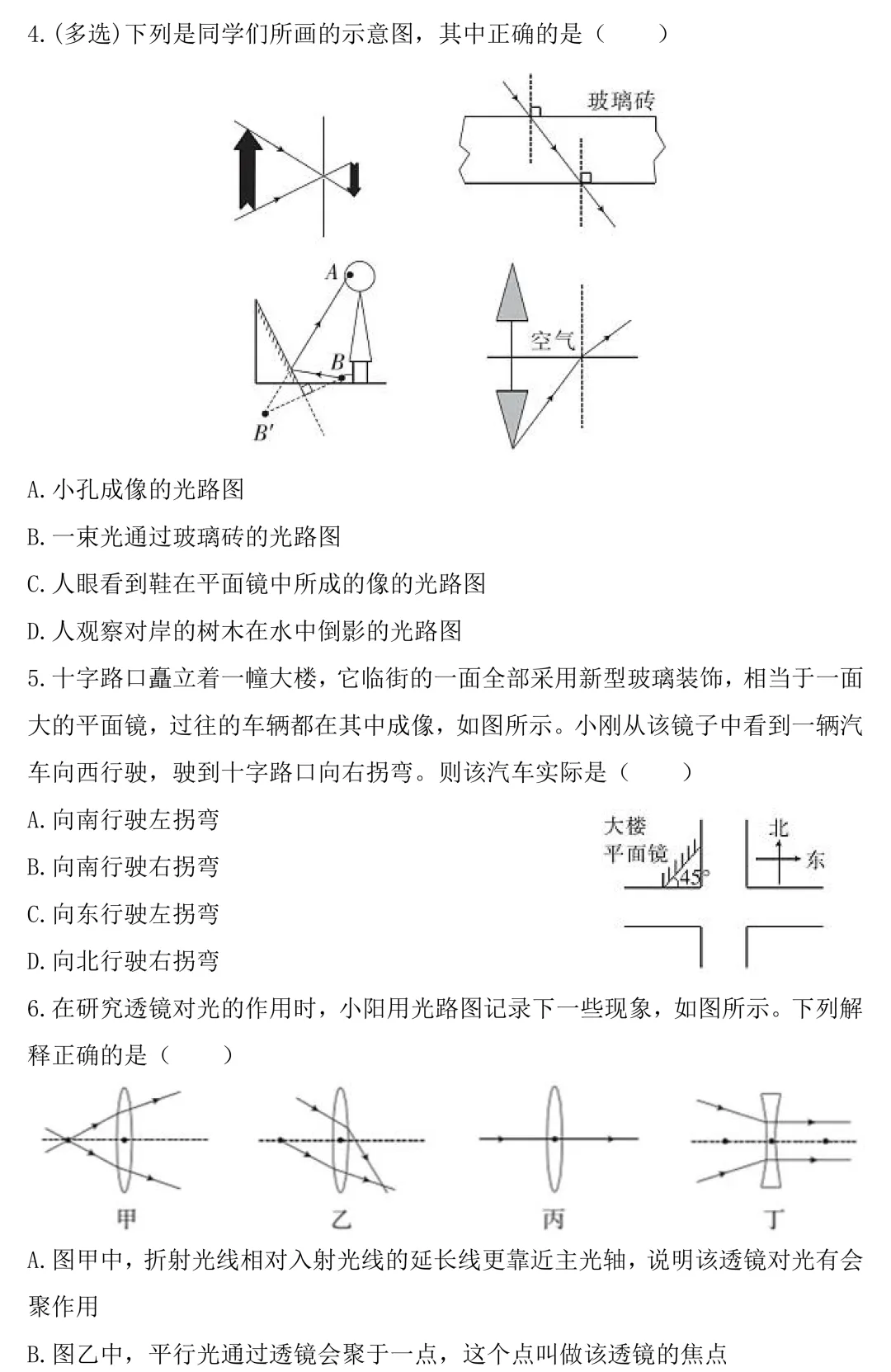

4.AC（选项B：光通过玻璃砖时要发生两次折射，选项D：应该按选项C的做法作图）；

5.A（成像作图如图所示）

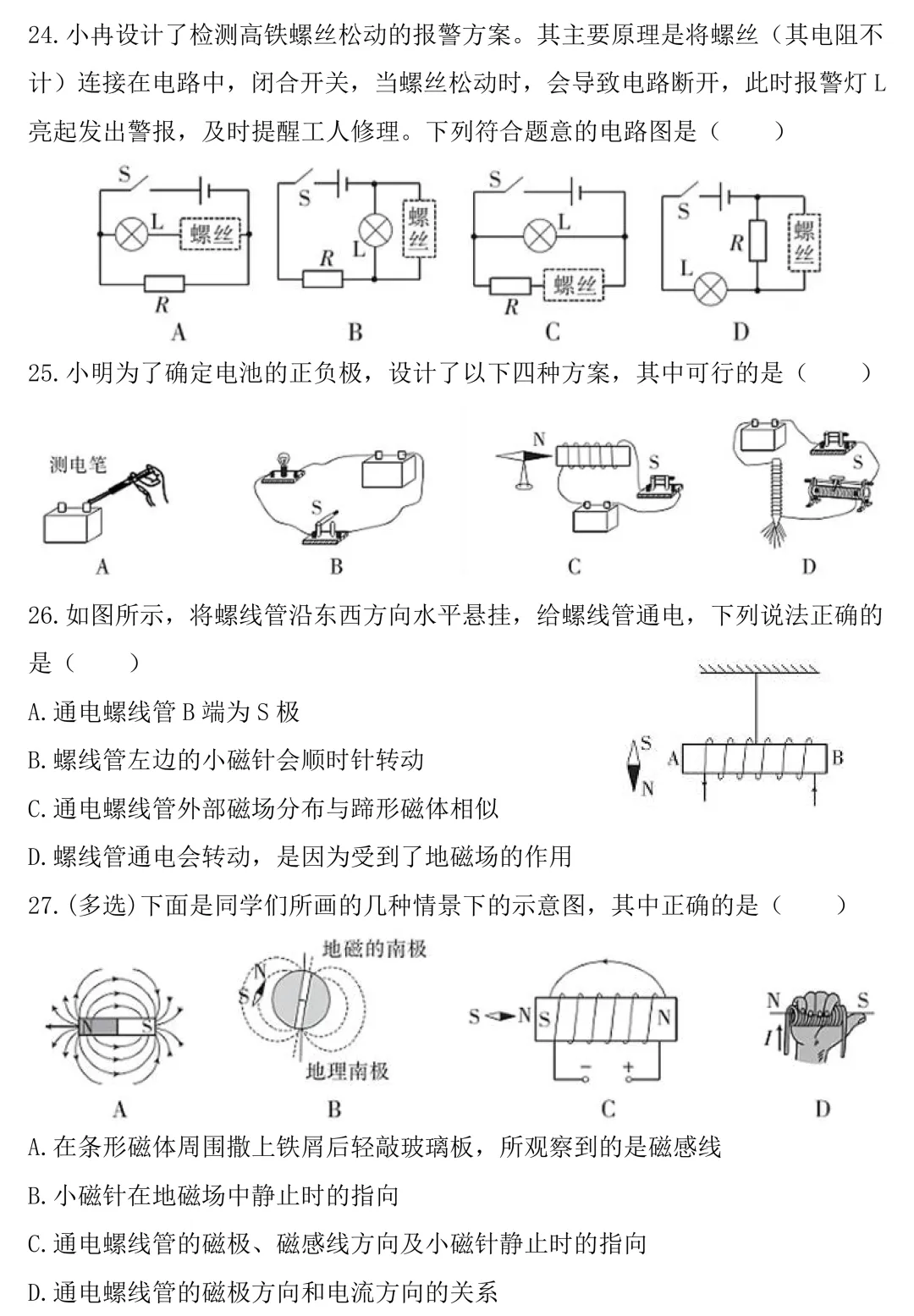

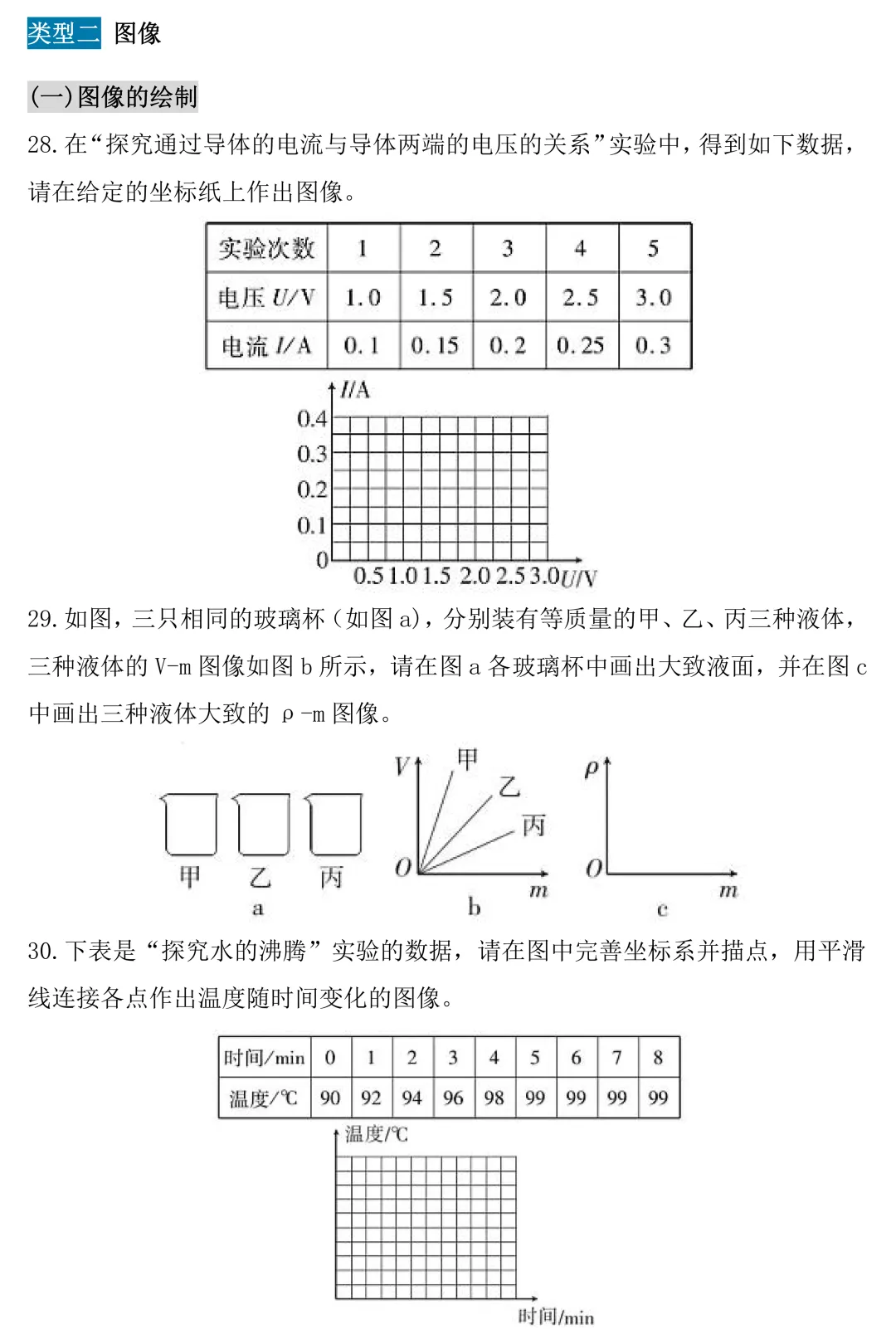

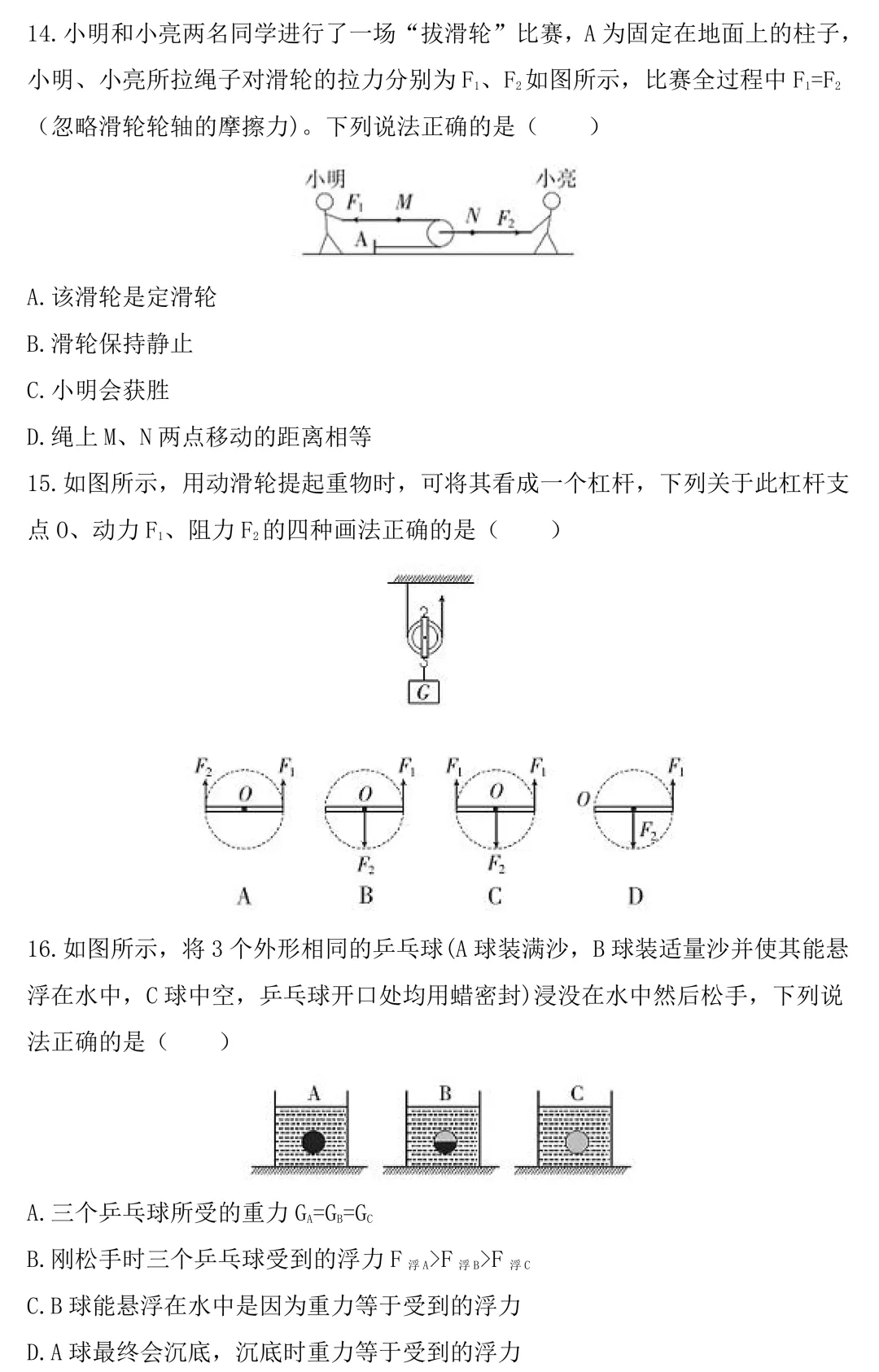

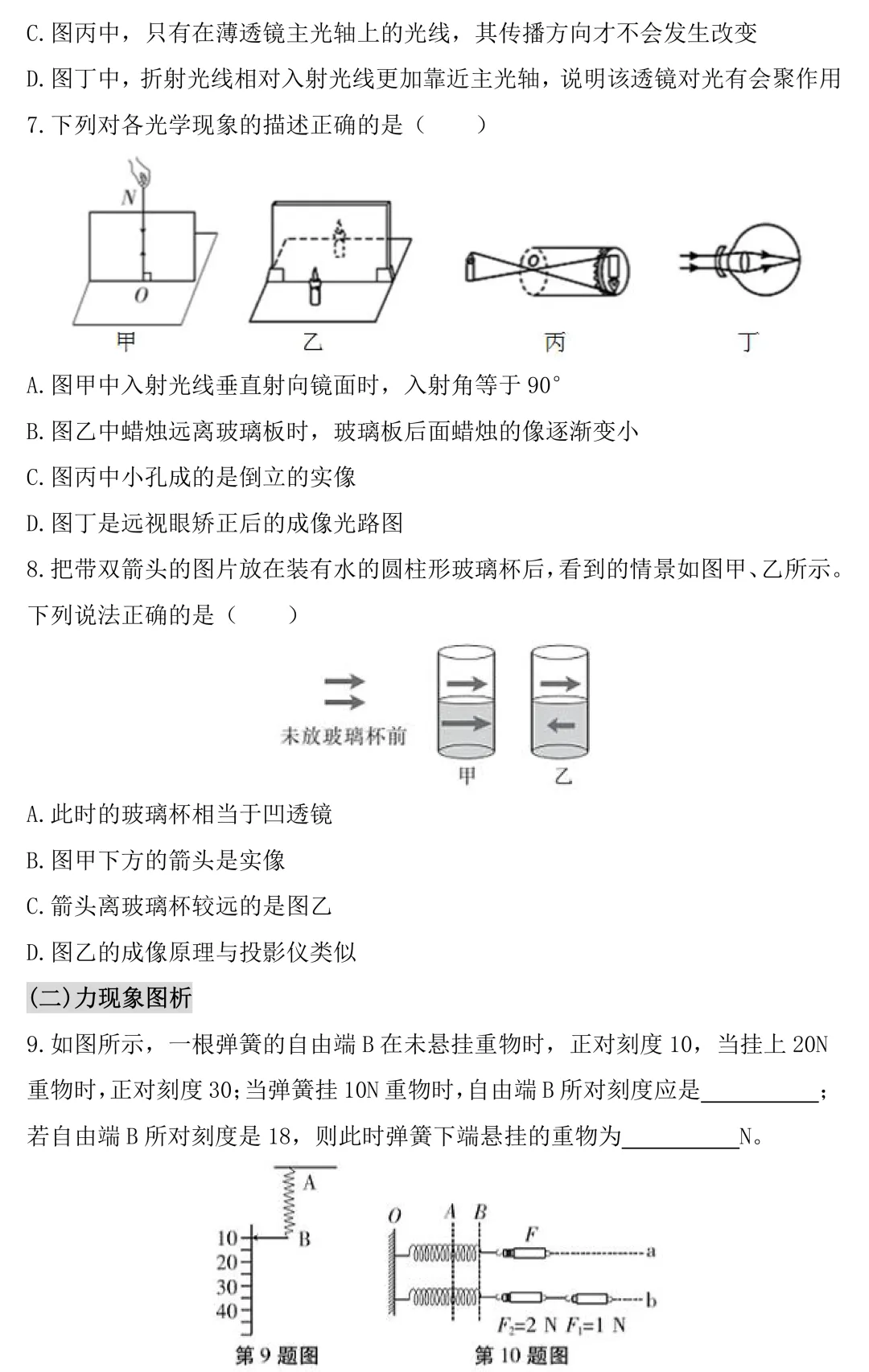

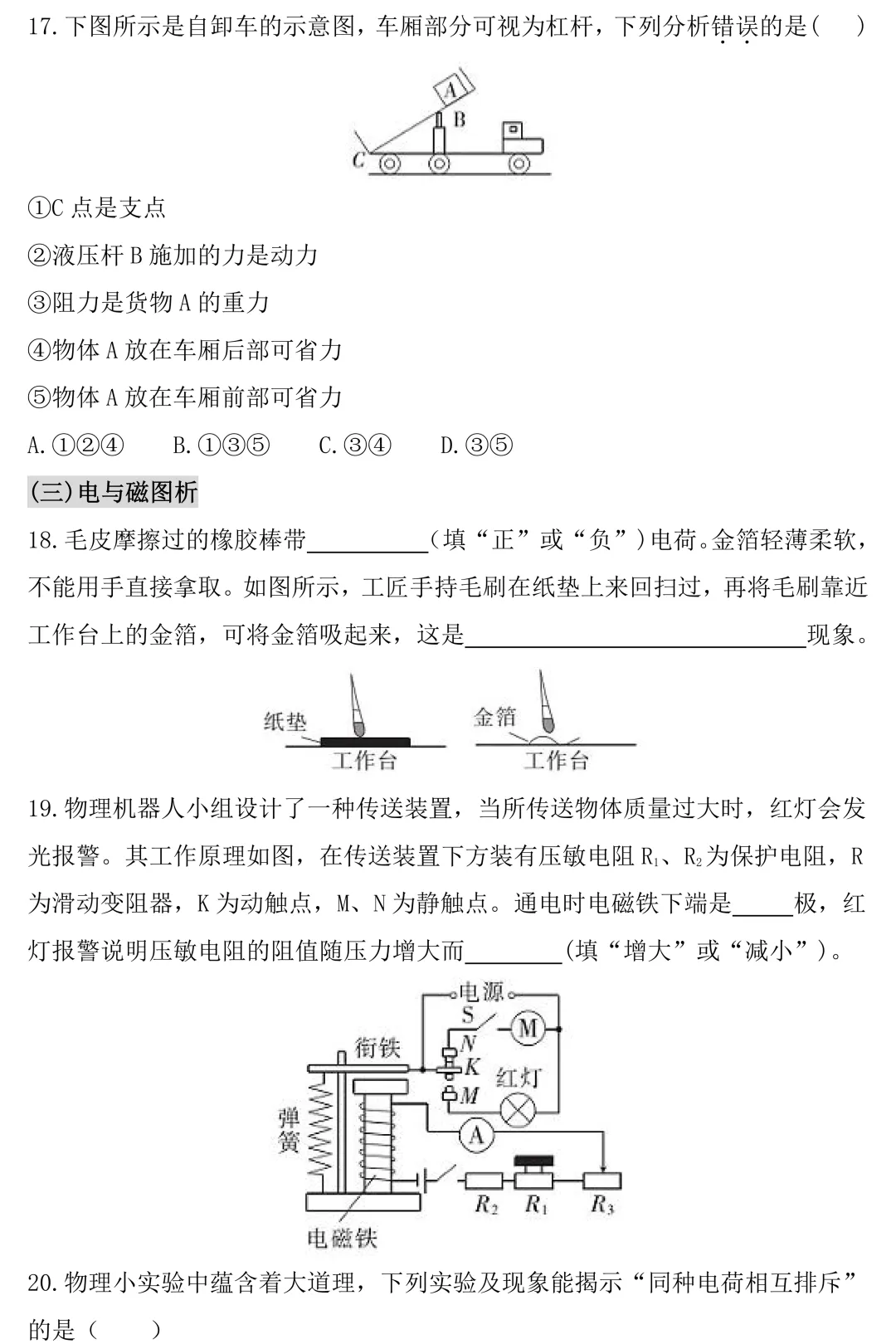

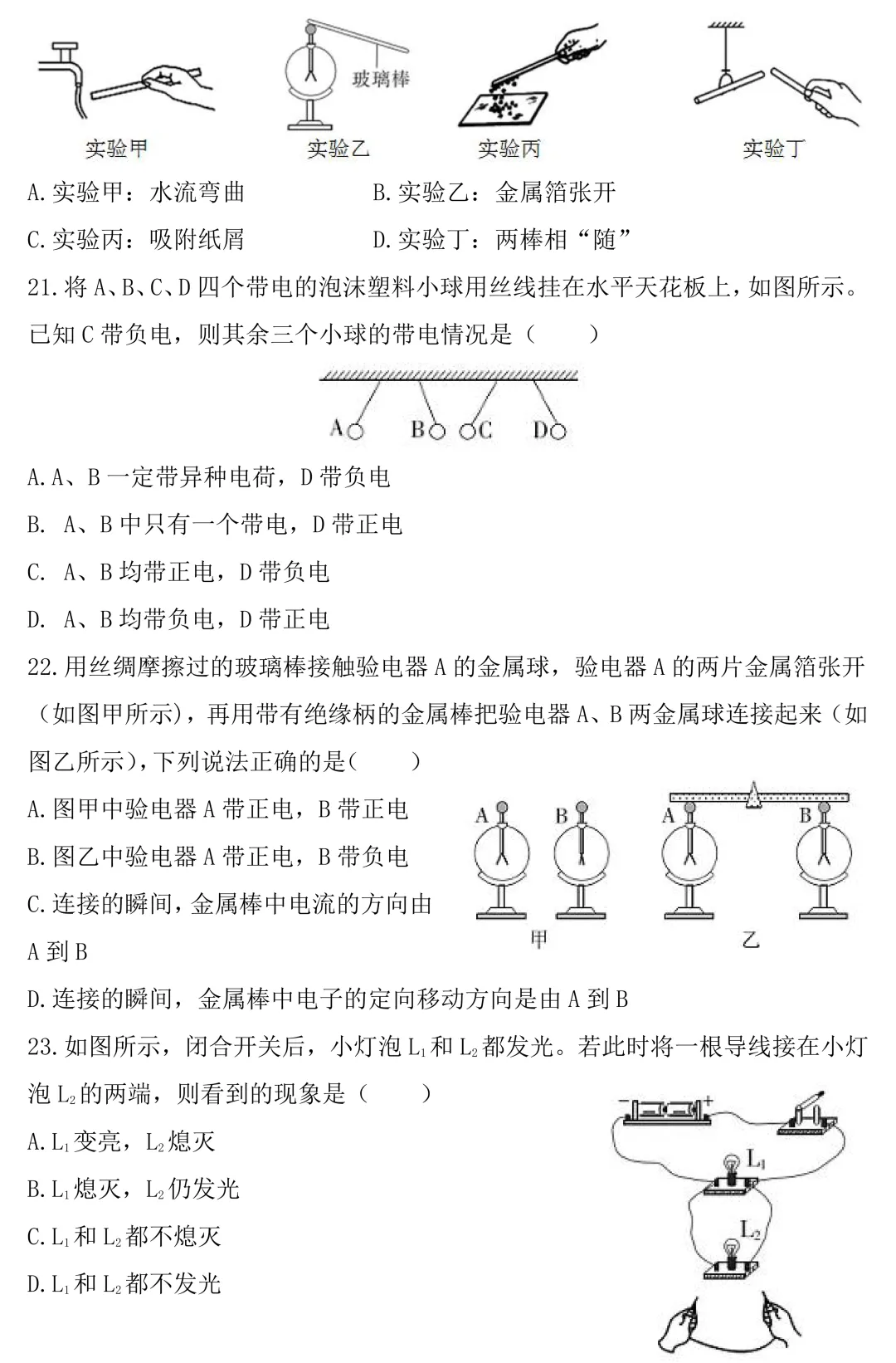

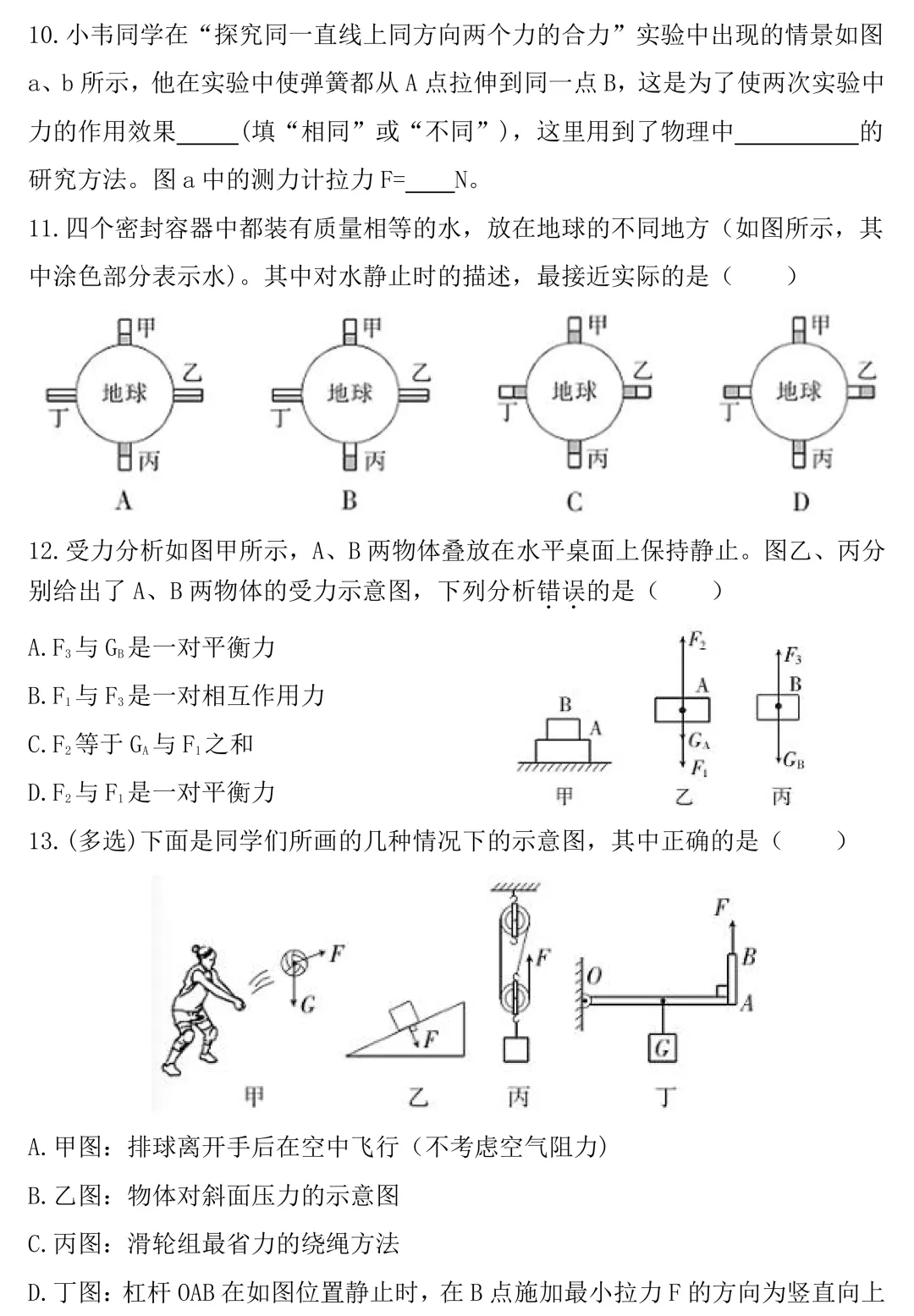

6.A；7.C；8.C；9.20  8；10.相同  等效替代  3；11.C（不同地方容器中的水受到的重力都是竖直向下指向地心的）；12.D；13.BCD；14.C；15.D；16.C；17.D；18.负  带电体吸引轻小物体；19.S  减小；20.B；21.C；22.C；23.D；24.B；25.C；26.D；27.CD；28.图像为经过原点的直线（图略）；29.如图（由图像b可知，甲的密度最小，丙的密度最大，所以质量相等时，甲的体积最大，丙的体积最小。特别注意：密度与质量大小无关，所以密度—质量图像是与横坐标轴平行的）

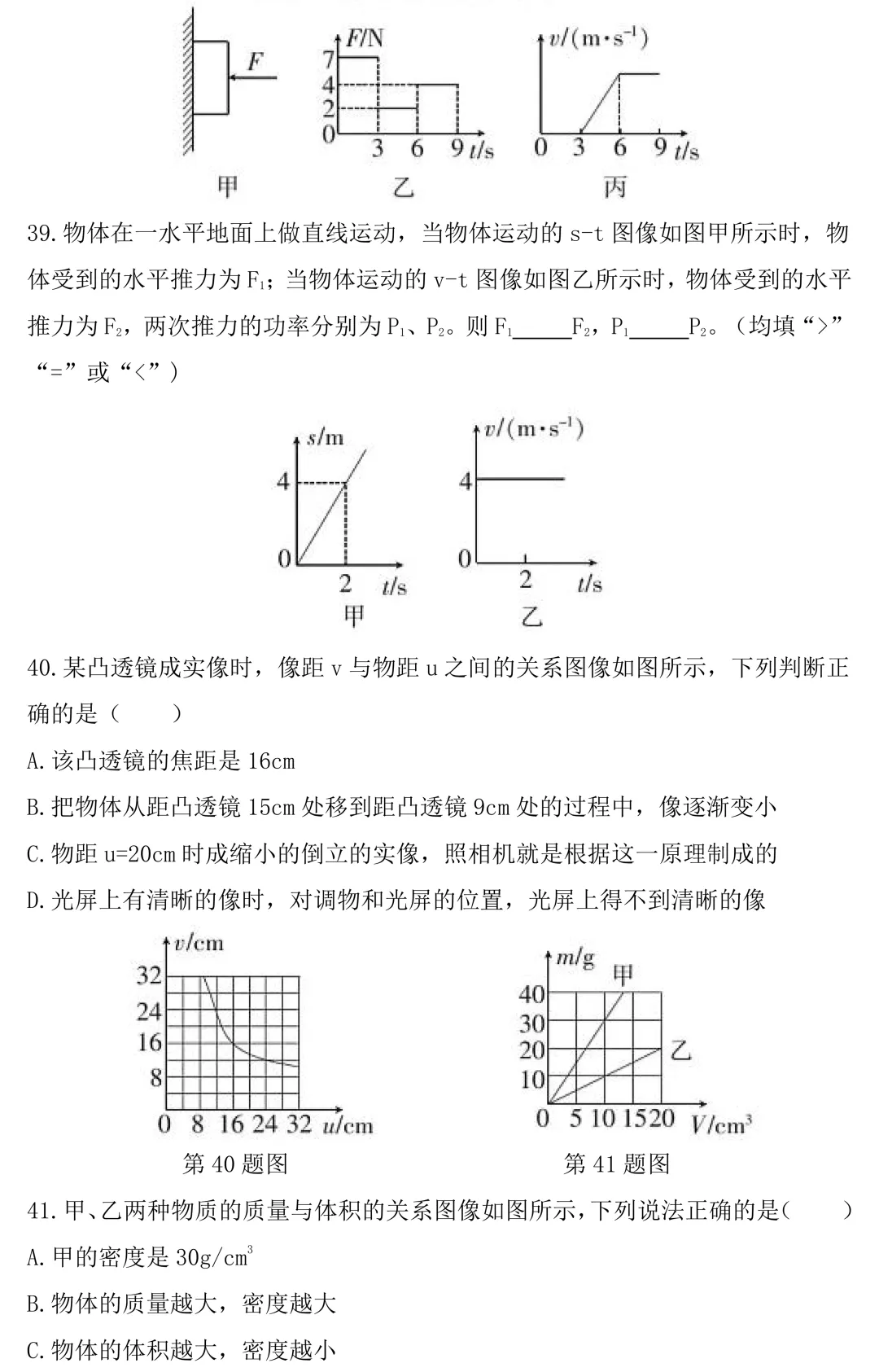

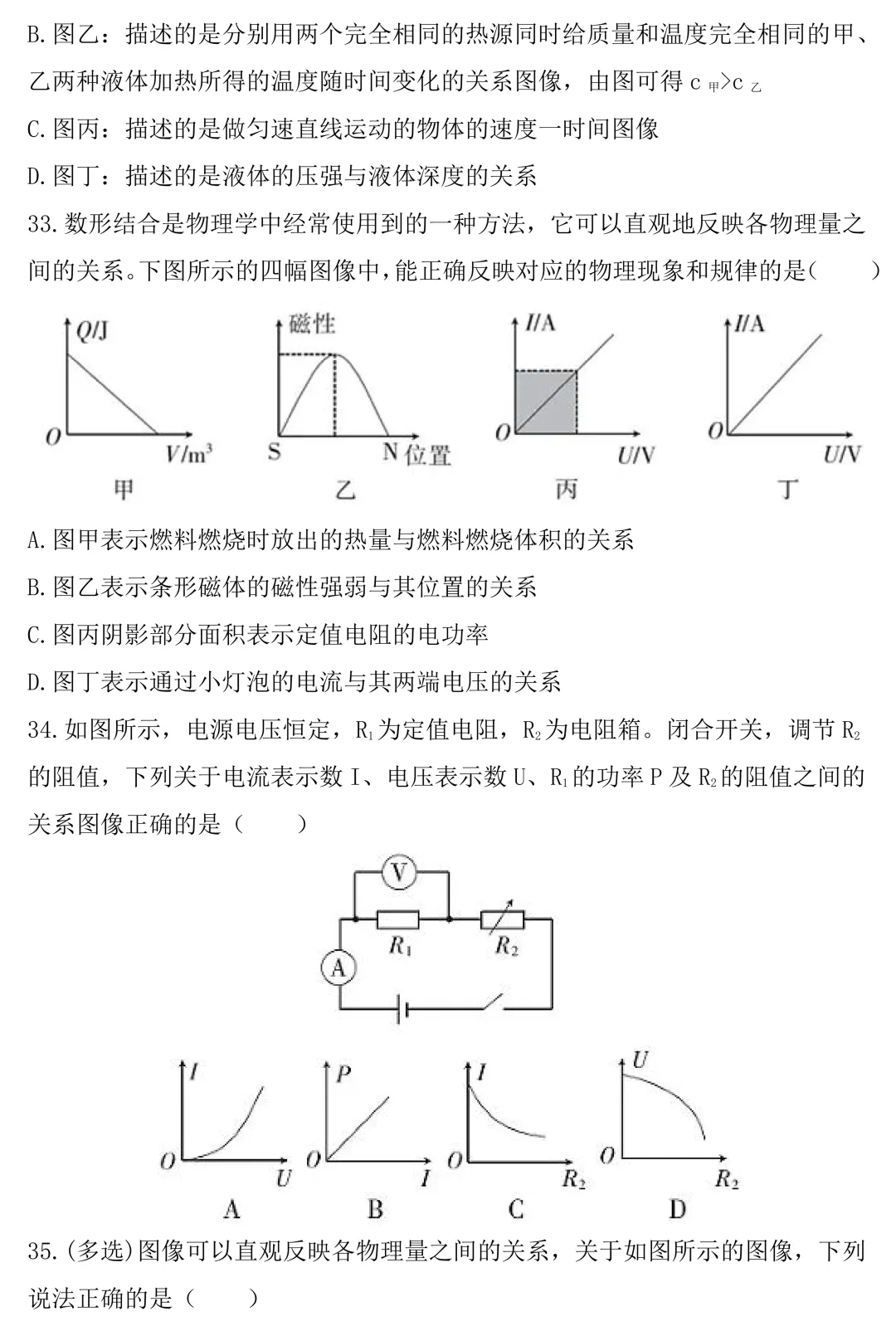

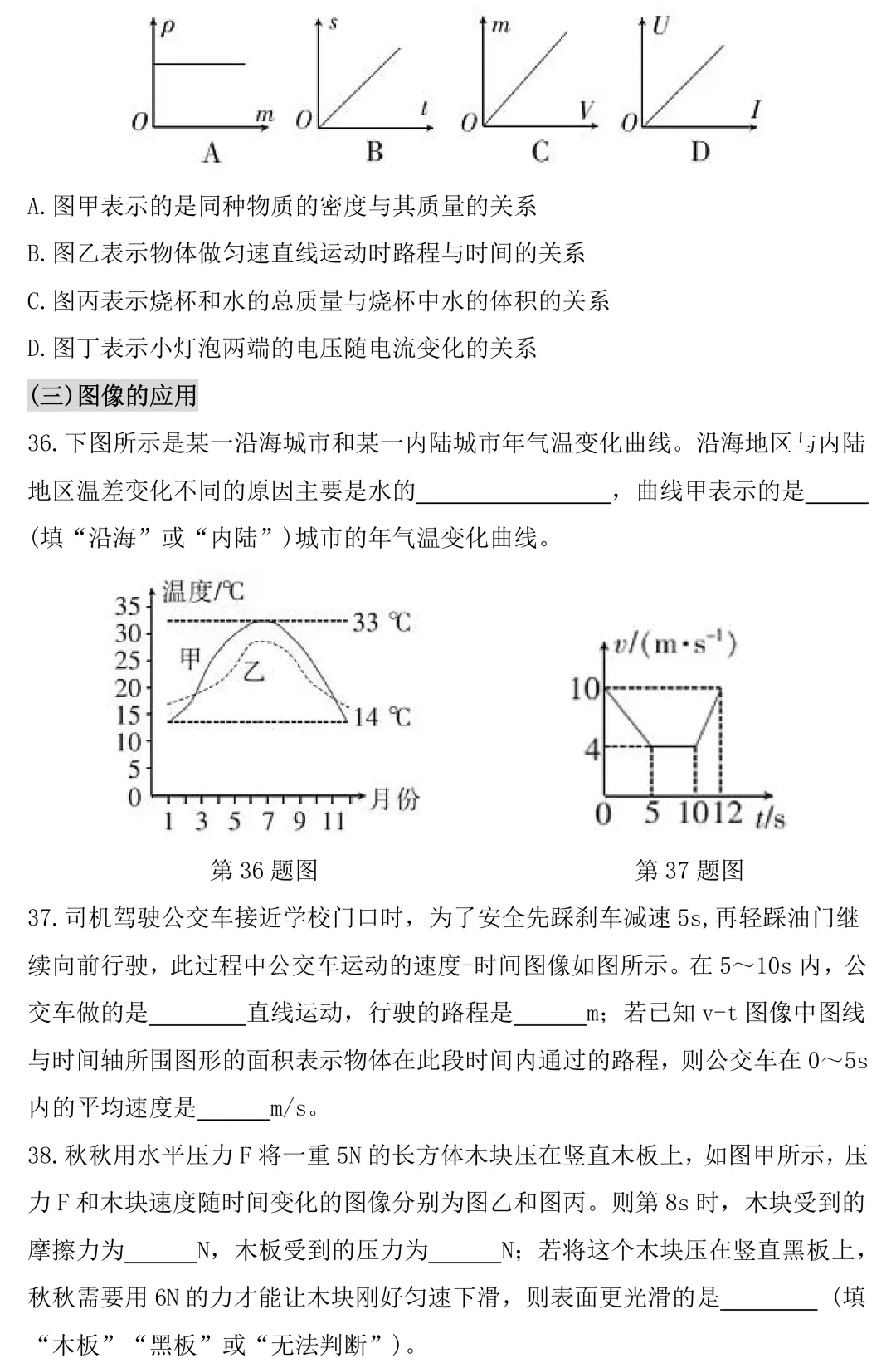

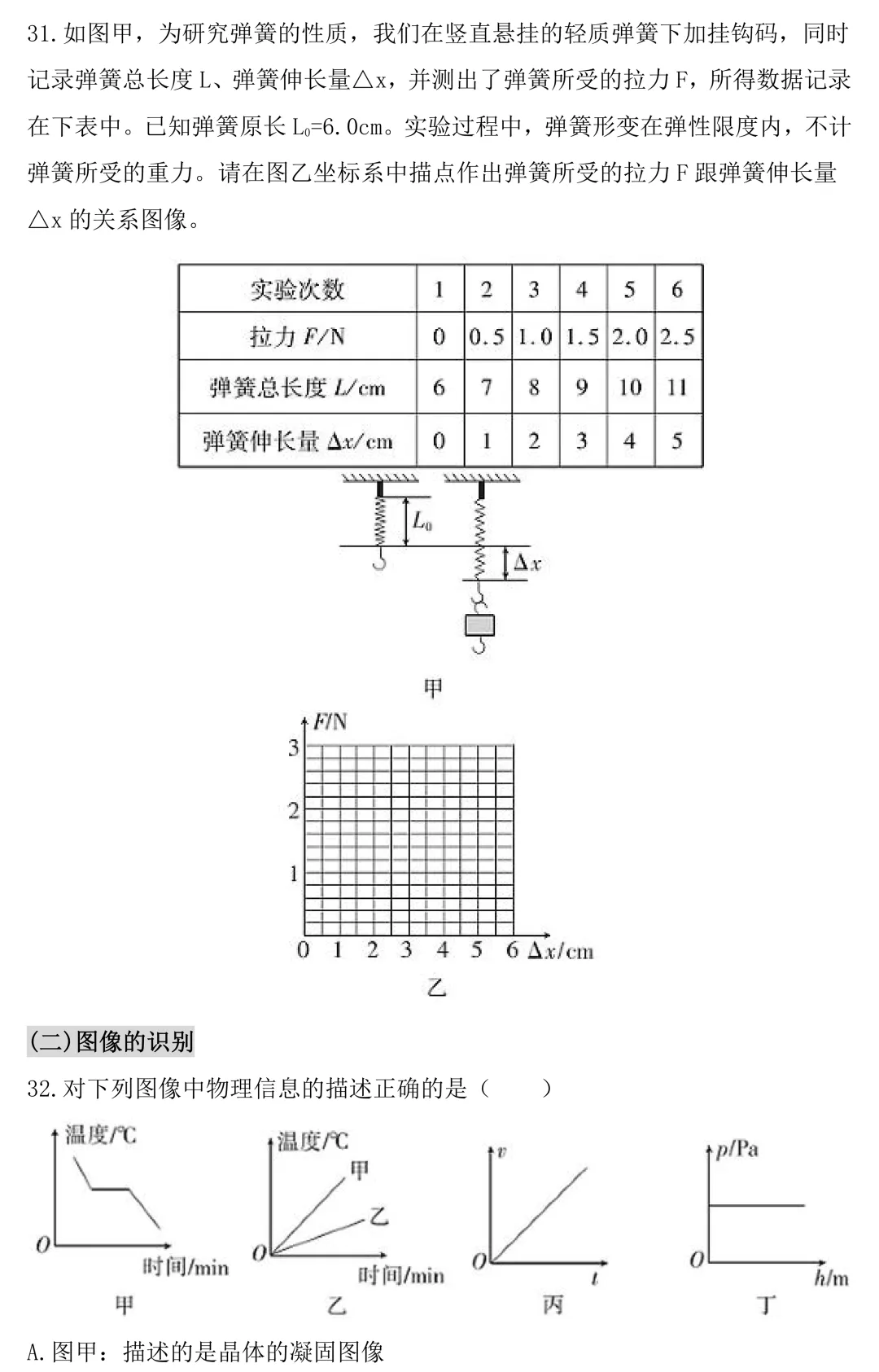

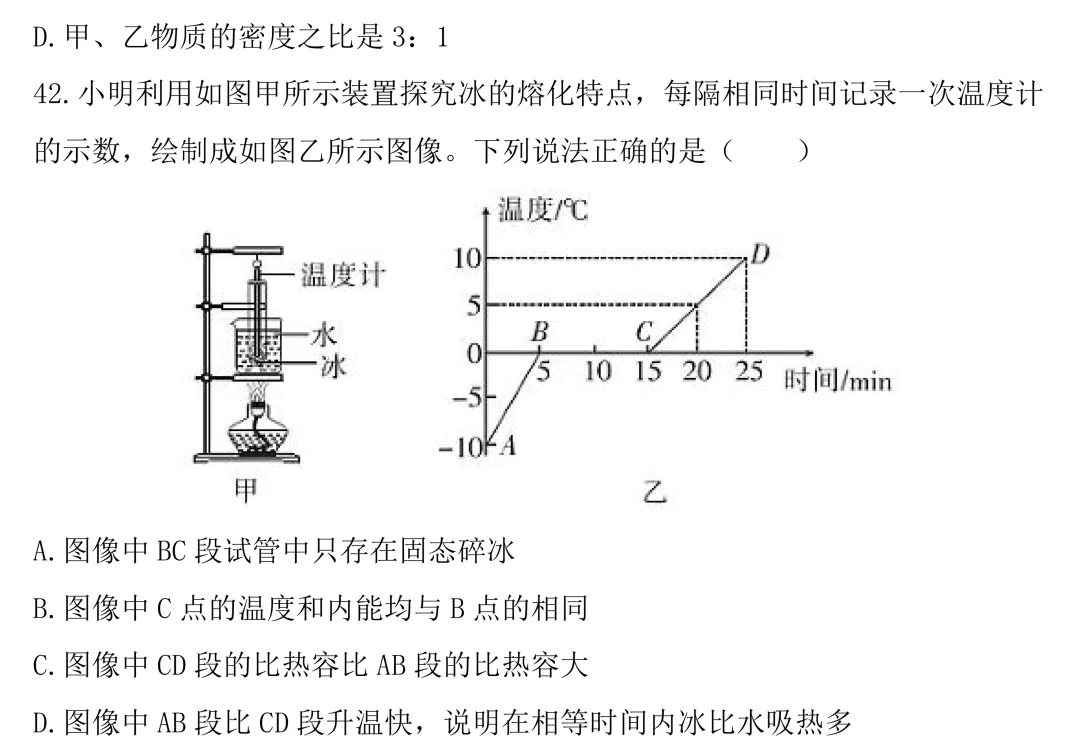

30.图略；31.图略；32.A；33.C；34.电流表示数I（也是通过R₁的电流）与电压表示数U（也R₁两端的电压）的关系是I=U/R₁。R₁为定值电阻，所以I—U图像应该是经过原点的直线，故A错误。R₁的功率P与电流表示数I（也是通过R₁的电流）的关系是P=I²R₁，R₁为定值电阻，所以P—I图像应该是抛物线，故B错误。电流表的示数I=U_总/(R₁+R₂)，U_总、R₁是定值，所以I与R₂的关系属于反比例型函数，图像是双曲线，故C正确。电压表示数（也R₁两端的电压）U=IR₁=(U_总/R₁+R₂)R₁= U_总R₁/(R₁+R₂)，U_总、R₁是定值，所以U与R₂的关系属于反比例型函数，图像是双曲线，故D错误；35.AB；36.比热容大  内陆；37.匀速  20  7；38.5  4  木板；39.=  ﹤（由图像可知，物体两次都做匀速直线运动，所以两次的推力都等于地面的摩擦力，而摩擦力不变，因此F₁=F₂。第一次的速度是4m/2s=2m/s，第二次的速度是4m/s，根据P=Fv，F₁=F₂，v₁﹤v₂，所以P₁﹤P₂）；40.C；41.D；42.C
