2026年中考化学考前热身训练-化学图像题

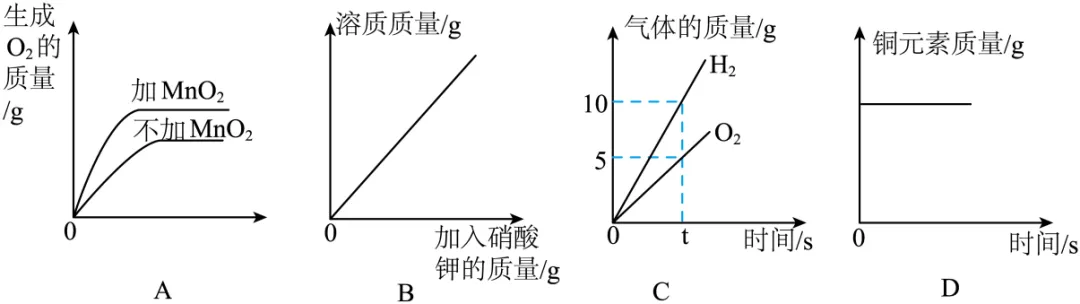

1．化学图像能够将抽象的知识具体化，促进学生对化学知识的理解和应用。某同学绘制了以下图像，其中所表示的关系正确的是

A．用等质量、等质量分数的过氧化氢溶液制氧气

B．一定温度下，向饱和的硝酸钾溶液中逐渐加入硝酸钾晶体

C．电解一定质量的水

D．在密闭的容器中加热铜粉

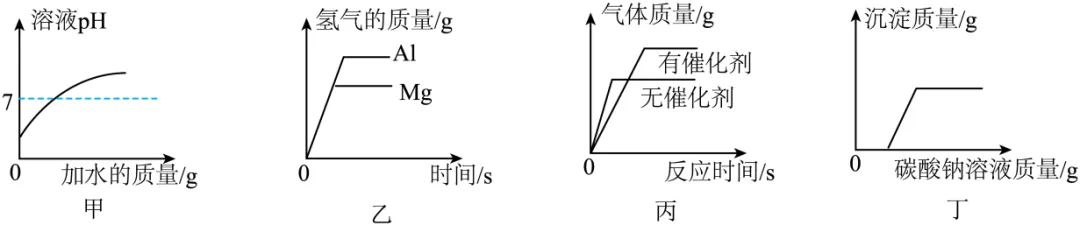

2．下列图像能正确反映对应关系的是

A．.甲：加水稀释盐酸

B．乙：向两份等质量、等浓度的稀盐酸中分别加入过量的铝粉和镁粉

C．丙：用两份等质量、等浓度的过氧化氢溶液分别制取氧气

D．丁：向盛有稀盐酸和氯化钙溶液的烧杯中，逐滴加入碳酸钠溶液

3．下列图像能正确反映其关系的是

A．向饱和澄清石灰水中加入少量CaO固体

B．向一定量氯化钙和氯化氢的混合溶液中加入碳酸钠溶液

C．敞口放置于空气中的浓硫酸

D．向等质量的镁粉和锌粉中加入浓度相同的过量稀硫酸

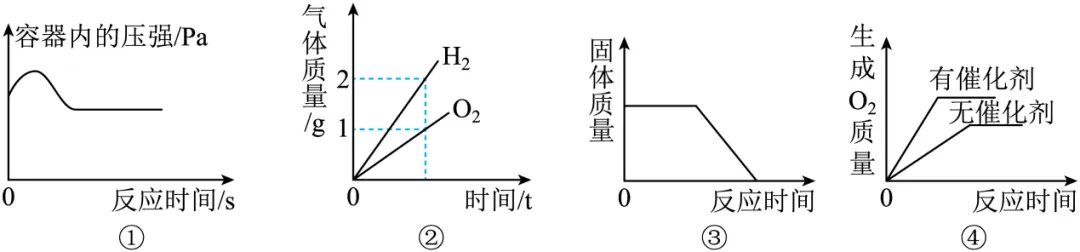

4．某同学绘制了以下图像，其中表示的关系正确的是

A．①表示足量红磷在密闭容器中燃烧

B．②表示电解水

C．③表示加热一段时间高锰酸钾固体

D．④表示一定质量的过氧化氢制氧气

5．某同学绘制了以下图像，其中所表示的关系正确的是

A．红磷在密闭的容器内燃烧

B．加热一定质量的高锰酸钾固体

C．加热装有铜粉并塞上塞子的锥形瓶

D．二氧化锰加入一定量的过氧化氢溶液中

6．下列图像与反应过程的变化趋势对应正确的有

A．1个B．2个C．3个D．4个

7．下列图像与反应过程的变化趋势对应正确的有

A．1个B．2个C．3个D．4个

8．下列图像正确的是

A．AB．BC．CD．D

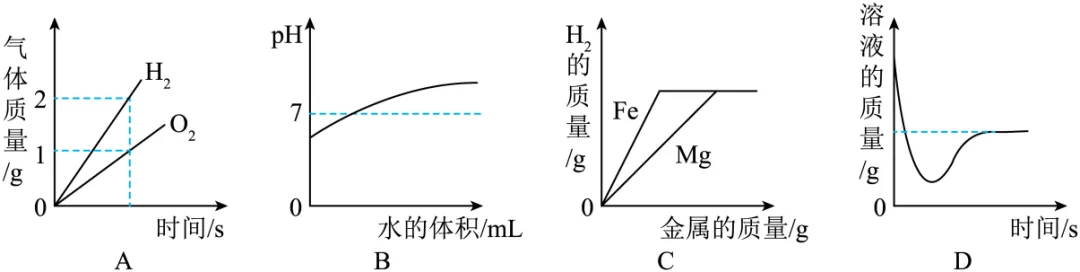

9．学会识图能发展化学思维。下列图像能正确反映对应变化关系的是

A．将水通电一段时间

B．常温下，向的某溶液中加水稀释

C．等质量、等浓度的稀盐酸分别与足量的镁、铁反应

D．某温度时，向一定量的饱和石灰水中加入少量生石灰

10．下列四个坐标图像分别表示4个实验过程中某些量的变化，其中正确的是

A．AB．BC．CD．D

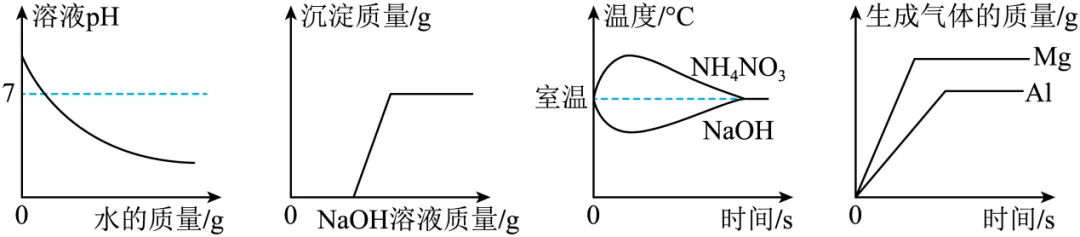

11．下列图像能正确反映其变化过程的是

A．向氢氧化钠溶液中不断加水

B．向硫酸和硫酸铜的混合溶液中滴加氢氧化钠溶液至过量

C．向等质量的水中分别加入相同质量的氢氧化钠固体和硝酸铵

D．向等质量的镁条和铝条中分别加入足量的溶质质量分数相同的稀硫酸

12．下列图像不能正确反映对应变化关系的是

A．一氧化碳和一定质量氧化铁粉末混合高温加热

B．向过氧化氢的水溶液中加入二氧化锰制氧气

C．在密闭容器内加热汞得到氧化汞

D．等质量、等浓度的稀盐酸分别与足量的Mg、Fe反应

13．下列图像能正确表示对应叙述的是

A．浓硫酸敞口放置一段时间

B．室温下向pH=9的氢氧化钠中不断加水稀释

C．向一定量的盐酸和硫酸铜的混合溶液中逐滴加入氢氧化钠溶液

D．电解水生成氢气和氧气的质量与反应时间的关系

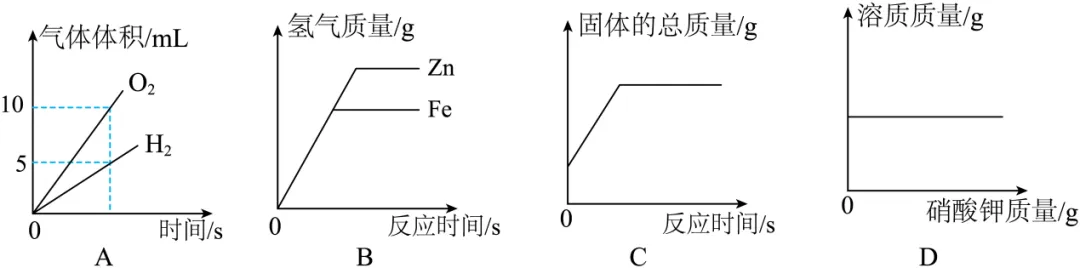

14．下列有关图像的描述，正确的一项是

A．将水通电一段时间

B．向相同质量、相同溶质质量分数的稀硫酸中加入足量的Fe粉和Zn粉

C．将一定质量的硫酸铜溶液倒入盛有铁钉的烧杯中

D．向一饱和的硝酸钠溶液中，逐渐加入硝酸钾晶体

15．“图像法”可以形象直观的揭示化学变化中量的关系。下列图像表示的化学反应过程与实际情况相符的是

A．AB．BC．CD．D

16．下列图像表示的化学反应过程，与实际情况相符合的是

A．图①表示等质量等浓度的过氧化氢溶液分别在有、无MnO₂的条件下反应

B．图②表示等质量的碳酸钙粉末分别与足量的浓度为5%和10%的稀盐酸反应

C．图③表示等质量等浓度的稀盐酸分别与足量的镁粉和锌粉反应

D．图④表示等质量的锌粉和锌粒分别与足量的等浓度的稀盐酸反应

17．下列图像能够正确表示对应关系的是

A．在盛有空气的密闭容器中燃烧磷

B．电解水过程中产生的气体

C．一定质量的高锰酸钾制取氧气

D．一定质量的过氧化氢溶液和二氧化锰制取氧气

18．下列图像能正确表示对应叙述的有

A．向氢氧化钙的饱和溶液中加入氧化钙

B．向一定量的盐酸和硫酸钠的混合溶液中逐滴加入氢氧化钡溶液

C．电解水生成氢气和氧气的质量与反应时间的关系

D．向等质量的Zn、Fe中滴加等浓度等质量的稀盐酸

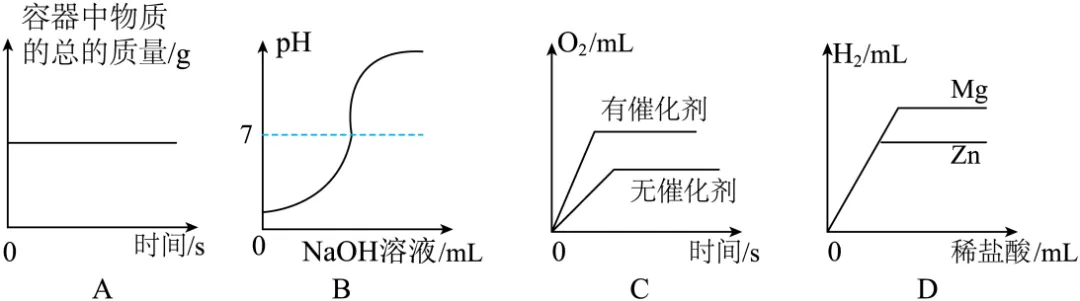

19．下列图像不能正确反映对应关系的是

A．图A是在密闭的容器中加热汞得到氧化汞

B．图B是向一定量的稀盐酸中滴加氢氧化钠溶液

C．图C是两份等质量、等溶质的质量分数的过氧化氢溶液分别制取氧气

D．图D是向等质量的Zn和Mg中分别滴加等溶质质量分数的稀盐酸

20．以下图像能正确反映对应变化关系的是

A．AB．BC．CD．D

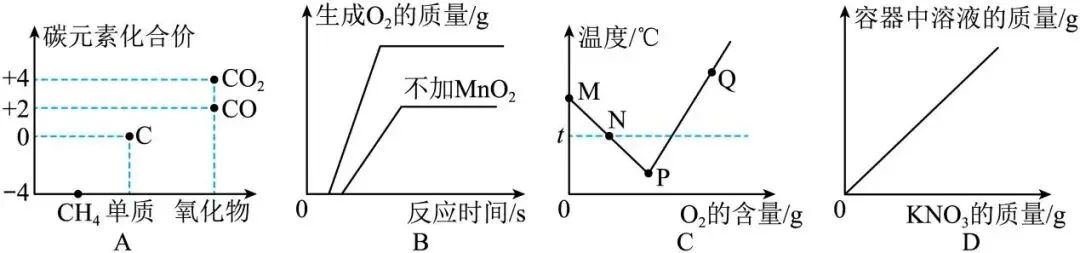

21．构建二维图是化学学习的一种思想方法。下列图像能正确反映其对应关系的是

A．表示碳元素化合价与含碳物质之间的关系

B．表示加热等质量的两份氯酸钾，一份加二氧化锰，一份不加二氧化锰

C．表示某物质的着火点t℃时，该物质燃烧最旺的点是N点

D．表示温度、溶剂不变时，向饱和KNO₃溶液中不断加KNO₃固体

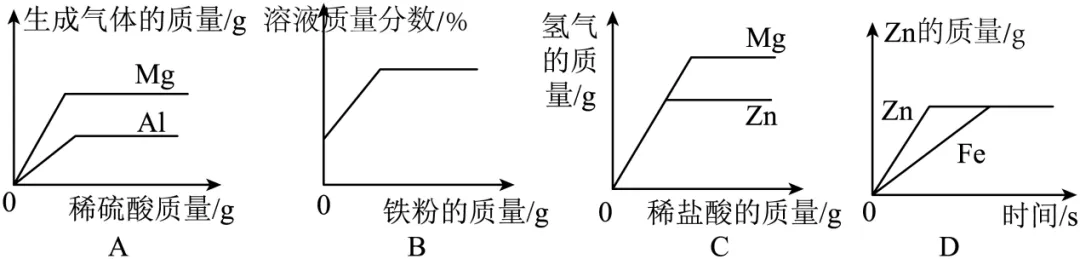

22．下列图像正确反映化学反应原理的是

A．向等质量的镁粉和铝粉中分别加入足量稀硫酸

B．向硫酸铜溶液中加入铁粉

C．分别向等质量的镁和锌中滴加溶质质量分数相等的稀盐酸

D．分别向等质量的铁粉和锌粉中加入等体积等浓度过量的稀硫酸

23．以下图像对应变化关系错误的是

A．等质量的锌、铁分别与质量分数相等且足量的稀硫酸反应

B．向盛有一定量氧化铁的烧杯中不断滴入稀硫酸

C．向某酸性溶液中不断加入水

D．向一定量氢氧化钠溶液中逐滴加入稀盐酸至过量

24．下列图像能正确反映化学反应原理的是

A．表示向H₂SO₄和CuSO₄ 的混合溶液中滴加NaOH溶液至过量

B．等质量、等浓度的过氧化氢溶液在有无二氧化锰的情况下分解生成氧气

C．某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体

D．向氢氧化钠溶液中加水稀释

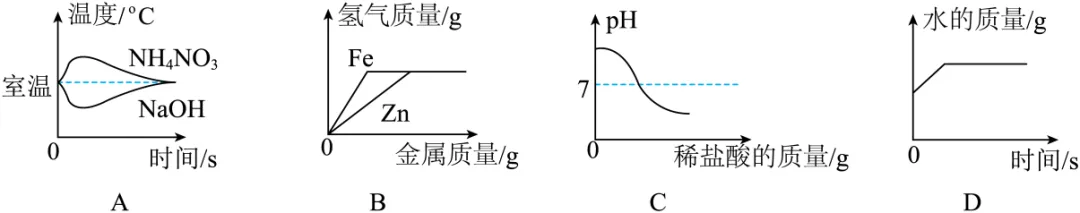

25．下列图像不能正确反映对应变化关系的是

A．向等质量的水中分别加入等质量的氢氧化钠和硝酸铵固体

B．向等质量、等浓度的稀硫酸中分别逐渐加入锌粉和铁粉至过量

C．向一定质量的氢氧化钠溶液中逐滴加入稀盐酸

D．向过氧化氢的水溶液中加入二氧化锰制氧气

26．下列四个选项中x轴与y轴所对应的条件变化趋势与下图不相符的是

A．x轴：①K ②Zn ③Cu ④Auy轴：金属活动性强弱

B．x轴：①O ②Si ③Al ④Fey轴：地壳中含量

C．x轴：①10℃ ②20℃ ③30℃④40℃y轴：氢氧化钙溶解度

D．x轴：①N₂O₅ ②N₂③NH₃④HNO₃y轴：氮元素化合价

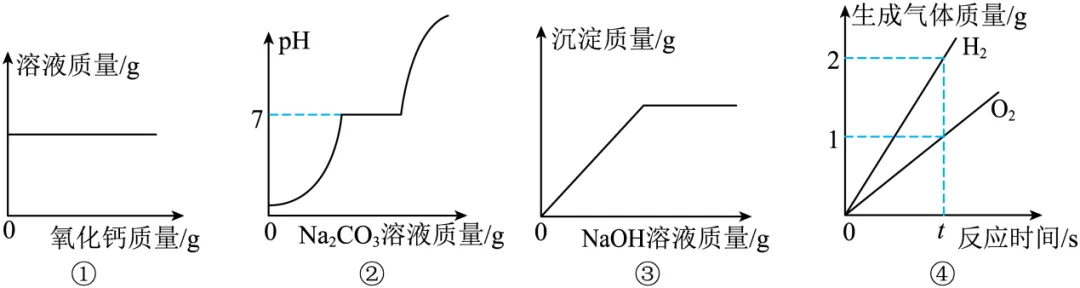

27．有关下列图像的描述正确的一项是

A．①表示向一定质量饱和氢氧化钙溶液中加入氧化钙

B．②表示向盐酸和氯化钙的混合溶液中不断滴加碳酸钠溶液至过量

C．③表示向H₂SO₄和CuSO₄的混合溶液中滴加NaOH溶液至过量

D．④表示电解水

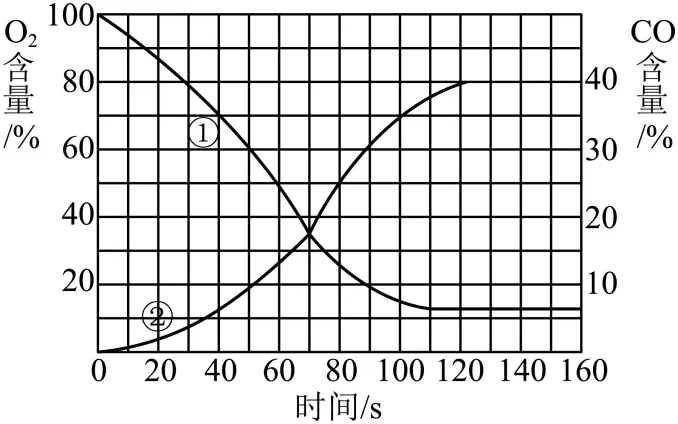

28．数字化实验可以使无形的变化转化成具体的数字以图像的形式呈现，某化学小组利用手持数字化实验装置探究蜡烛在一定体积的充满O₂的密闭容器内燃烧时O₂和CO含量的变化，测定结果如图所示。回答下列问题。

(1)曲线______表示氧气含量的变化趋势；

(2)石蜡发生了______（选填“充分”或“不充分”）燃烧；

(3)石蜡没有固定组成，已知其中含有碳、氢元素，所以实验结束冷却到室温会看到密闭容器中的现象是______。

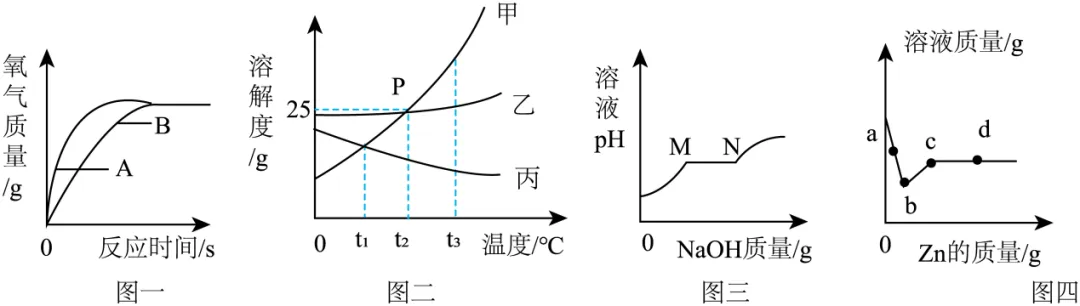

29．借助图像探求化学原理是化学研究的常用方法。请分析如图图像并回答问题。

图一是用等质量氯酸钾在有无催化剂条件下制氧气的曲线图，其中表示加入了催化剂的曲线是__________(填“A”或“B”)。

(2)图二表示甲、乙、丙三种固体物质的溶解度曲线。

①P点表示的含义是_________；

②当固体甲中混有少量的乙时，可采用___________的方法提纯甲；

③将t₃ ℃时甲、乙、丙的饱和溶液分别降温至t₁ ℃，所得溶液溶质质量分数由大到小的顺序为_______。

图三表示向一定量的氯化铜和稀盐酸混合溶液中，逐滴加入氢氧化钠溶液至过量，M～N段溶液的pH保持不变的原因是__________(用化学反应方程式解释)。

向一定质量AgNO₃和Cu(NO₃)₂的混合溶液中加入Zn，溶液质量与加入Zn的质量关系如图四所示，a点溶液中的溶质有___________，b～c 段反应为_________(用化学反应方程式表示)。

30．数字化装备正逐步进入校园。利用数字传感器可以测得酸与碱反应过程中溶液pH变化的图像。如图是盐酸与氢氧化钾溶液反应过程中的pH变化的图像。某化学兴趣小组在实验室配制一定溶质质量分数的稀盐酸，并用其测定某氢氧化钾溶液的溶质质量分数。

⑴ 配制84g质量分数为10％的稀盐酸，需要质量分数为37%的浓盐酸(密度为1.18g/cm³)

_______mL (计算结果保留一位小数，下同)，加水_______mL。在实验室用浓盐酸配制稀盐酸的主要步骤有：计算、__________、混匀、装瓶并贴上标签。

⑵ 用上述配制的稀盐酸加入到20g某氢氧化钾溶液中，溶液pH的变化情况如上图所示。

① 根据曲线判断，当加入稀盐酸的质量为____________时，反应恰好完全进行。

② 当加入20 g稀盐酸时，所得溶液中的离子有__________(填化学符号)。
