一、原题呈现
（2022全国甲卷，单选，6分）
空间存在着匀强磁场和匀强电场，磁场的方向垂直于纸面（平面）向里，电场的方向沿 轴正方向。一带正电的粒子在电场和磁场的作用下，从坐标原点 由静止开始运动。下列四幅图中，可能正确描述该粒子运动轨迹的是（ ）
二、学生的真实困境：力在变，方向在变，思维跟不上
面对此题，许多学生表示：“我知道洛伦兹力不做功，也知道电场力做功，但就是想象不出轨迹的形状。”
问题根源何在？
电场力为恒力，方向始终沿 轴正方向； 洛伦兹力则随速度变化而实时调整，始终垂直于速度方向。
两种性质迥异的力叠加作用，对学生的空间想象能力构成了严峻挑战。
更棘手的是，传统教学往往直接给出结论——“这是摆线，记住即可”——而对学生“为什么是摆线”的追问，多数教师只能依靠配速法作简要说明。对于大多数学生而言，配速法中的“虚拟速度分解”更像一套数学技巧，缺乏物理直觉的支撑。
Geogebra 的价值恰在于此：让学生亲眼目睹一个静止的粒子如何被电场“推”起，被磁场“弯”转，再被电场“拉”回——整个因果链条，尽收眼底。
三、试题立意与能力要求
【试题立意】
以带电粒子在电场与磁场共同作用下的运动为情境，考查静电力、洛伦兹力以及运动的合成与分解等核心知识。
【关键能力】 推理论证能力
四、回归基础：常规思路的逐层推演
面对这一复杂的曲线运动，我们可以暂时搁置“摆线”这一特定名称，仅从最基本的受力分析与能量观点出发，逐层推演：
① 初始偏转方向：排除选项 A 与 C

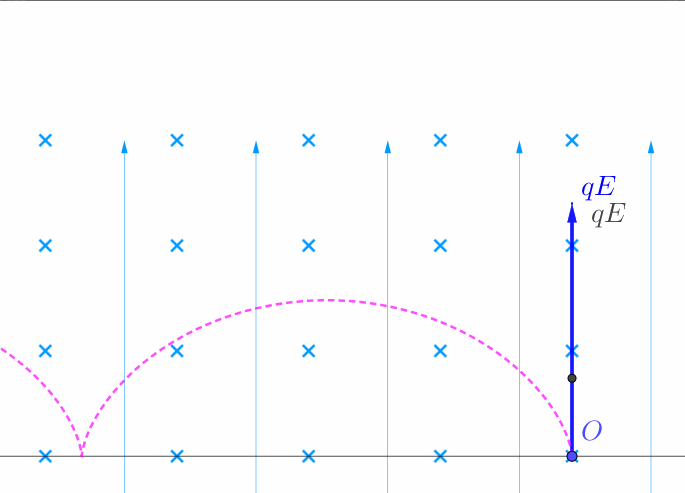

电场方向沿 轴正方向，带正电的粒子在静电力作用下必然获得向 轴正方向的加速度。
一旦粒子获得向上的速度，磁场便开始发挥作用：根据左手定则（磁感线穿入手心，四指指向正电荷运动方向，拇指指向受力方向），粒子受到沿 轴负方向（向左）的洛伦兹力。
结论：粒子从静止释放的瞬间即向 轴负方向偏转。据此可直接排除（A）和（C）两个选项。
② 周期性复位：排除选项 D
此步骤是判断轨迹是否呈现“拱形”结构的关键：
做功分析：洛伦兹力始终垂直于速度方向，永不做功；静电力方向恒定沿 轴正方向，而 轴方向为匀强电场的等势面（沿 轴移动时静电力做功为零）。 运动过程：粒子在静电力与洛伦兹力共同作用下做变速曲线运动。当其上升至最高点后转而回落时，由于静电力做功的特性——上升阶段做负功，下降阶段做正功，且整段过程中粒子在 方向的净位移为零——静电力对粒子所做的总功为零。
复位条件：由动能定理可知，粒子再次回到 轴时动能与初始时刻（零）相等，即速度再次为零。 循环机制：速度归零后，粒子回到初始受力状态（仅受向上的静电力），从而重复从静止开始的运动，画出下一个相同的拱形。

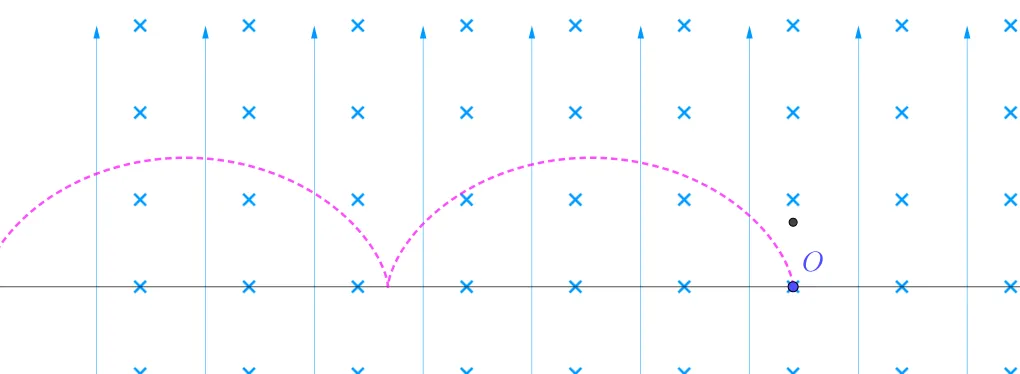

结论：轨迹必然呈现为一系列向左拱起的周期性图形，每次落回 轴时运动状态“重置”。据此可直接排除（D）。至此，仅凭常规推理，答案已锁定为 B。
五、突破认知瓶颈：配速法作为常规思路的高阶拓展
尽管常规方法已足以确定答案，学生心中仍可能存有一个疑问：“为什么恰好是这种特定的曲线（摆线），而不是其他形状？”要回答这一问题，需引入配速法以揭示运动的合成本质。

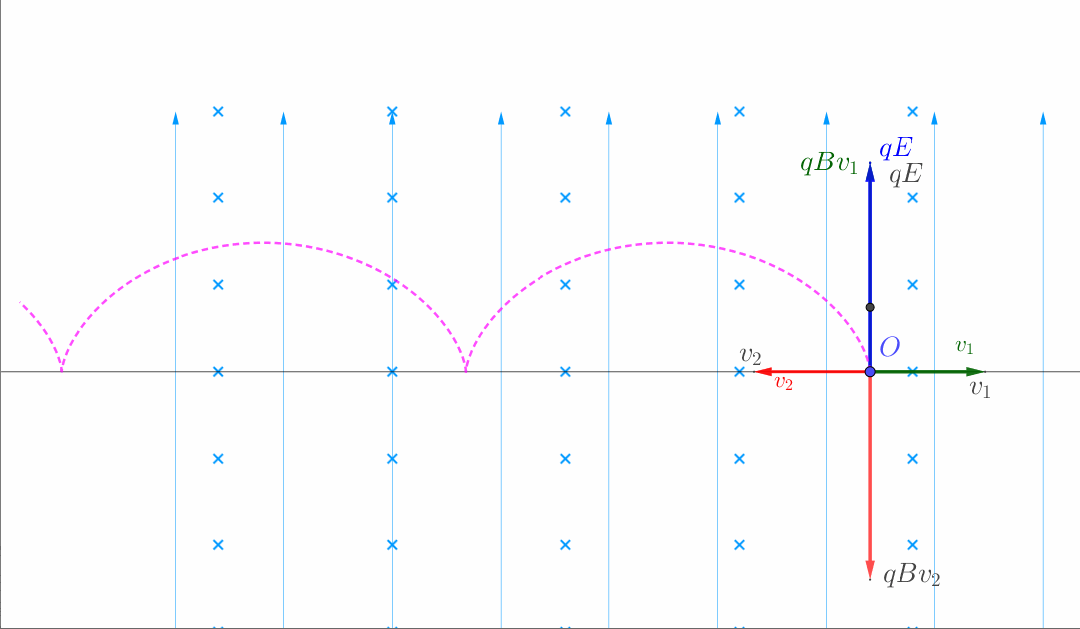

配速法的核心思想是：

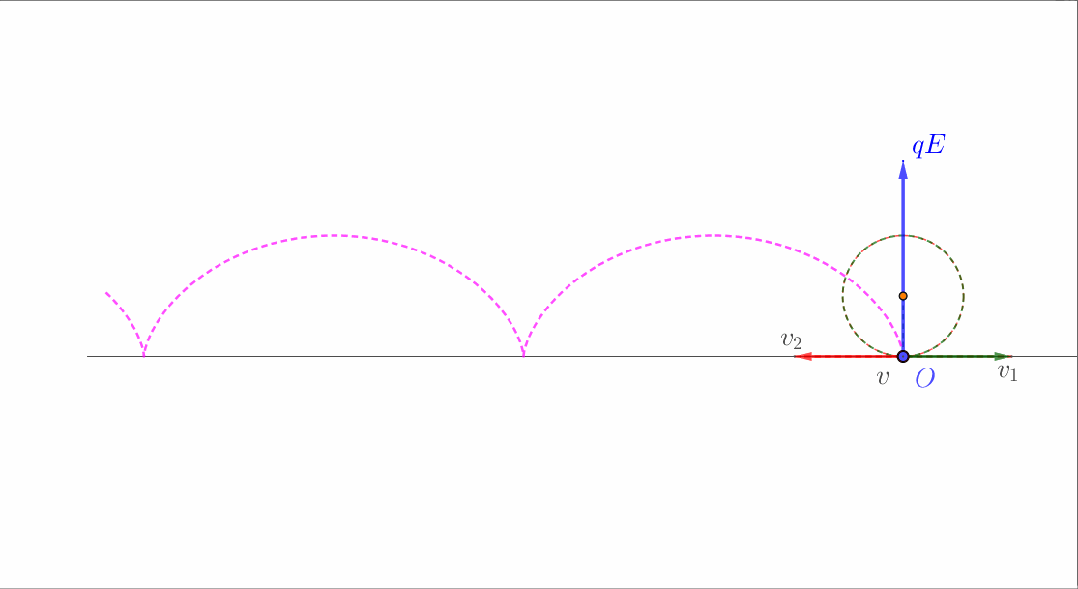

将“静止”状态虚拟分解为两个大小相等、方向相反的速度—— 一个向左，一个向右。
如此分解的目的在于：只要向左的速度大小选取恰当，其所对应的洛伦兹力便能恰好抵消静电力。由此可得：
向左的分运动：静电力与洛伦兹力平衡，粒子以恒定速度向左做匀速直线运动；
向右的分运动：仅受洛伦兹力作用，粒子做匀速圆周运动。

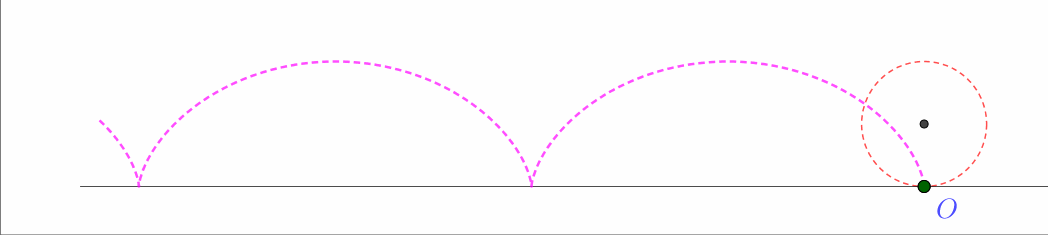

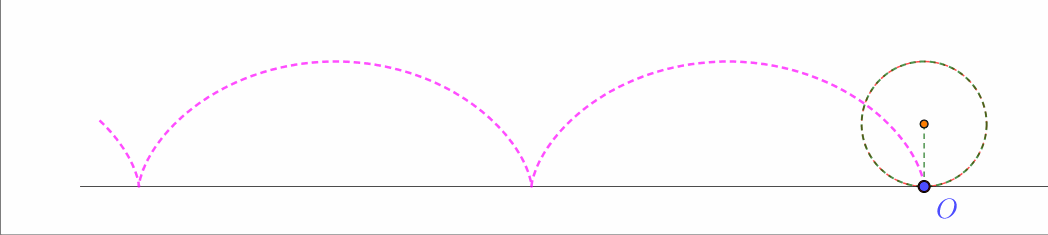

实际粒子的运动，正是上述两个分运动的矢量叠加，其合成轨迹即为向左漂移的摆线。
学生在哪一环节最易产生困惑？ 当听到“将静止拆分为两个速度”时，他们往往质疑：物理上粒子明明处于静止状态，何以能够凭空分解出运动？这种质疑源于对“虚拟分解”物理意义的理解缺失。
六、可视化验证：让“虚拟分解”成为可感知的物理事实

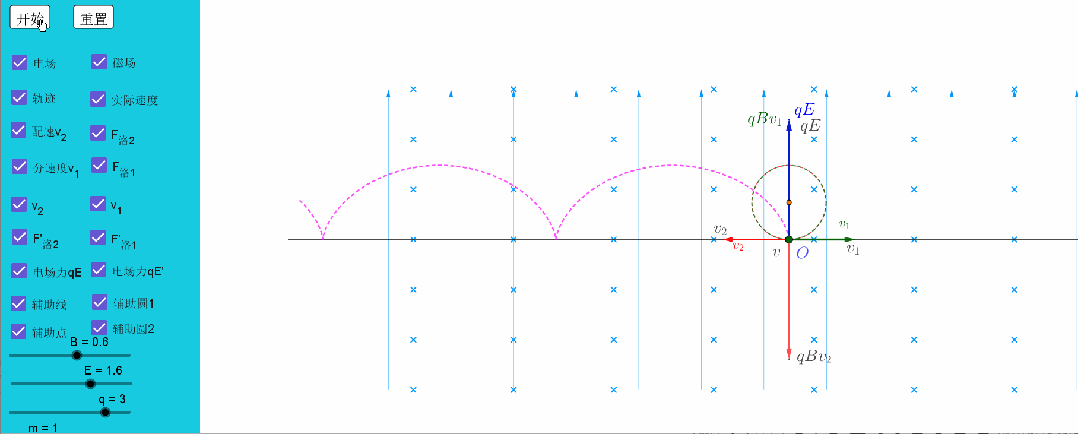

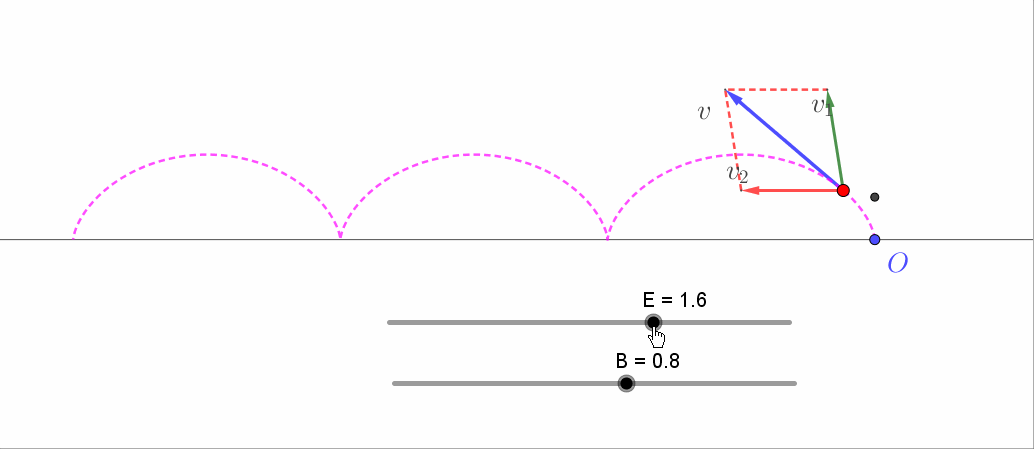

Geogebra 的介入时机：在界面中同时呈现三个点——实际粒子（红色）、做匀速直线运动的虚拟粒子（绿色）、做匀速圆周运动的虚拟粒子（蓝色）。
当学生拖动时间滑块，亲眼观察到红色粒子的位置始终等于蓝色点与绿色点的矢量之和时，配速法便从“从天而降的数学技巧”转化为“可验证的物理事实”。学生不仅能够确认答案 B 的正确性，更能深刻理解“向左漂移的摆线”这一轨迹形态的内在成因。
七、失分原因与可视化对策
八、拓展训练：变换条件，检验迁移能力
掌握一道题目远非终点，真正的能力体现在面对条件变化时仍能识别本质。以下三个拓展问题，建议在 Geogebra 中调整参数后重新观察：

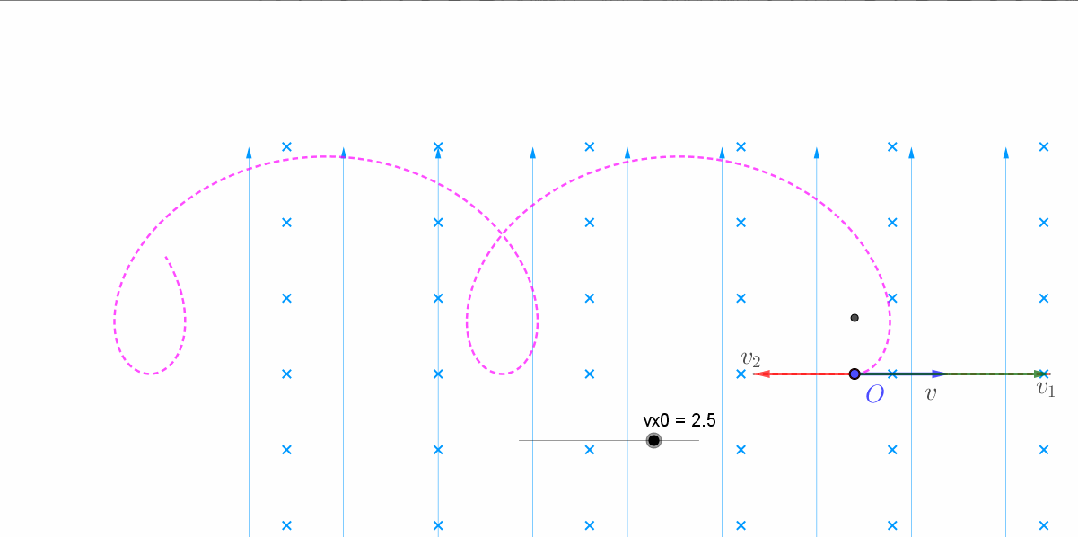

拓展一（赋予初速度）：若粒子从 点以初速度 沿 轴正方向射出，且 、、 三种情形下，轨迹形态分别发生何种变化？整体漂移方向是否仍向左？

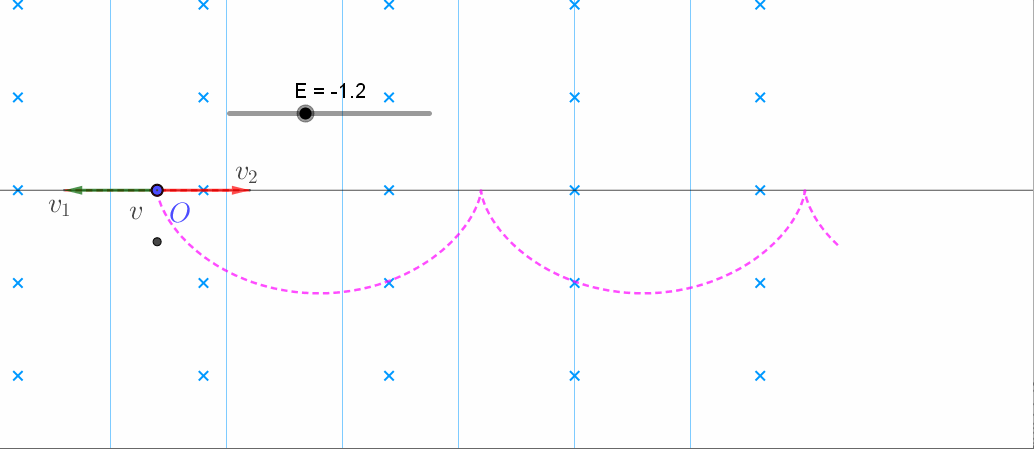

拓展二（反转电场方向）：若电场方向改为沿 轴负方向，其他条件不变，粒子的轨迹将呈现何种形态？此时整体漂移方向向左还是向右？
拓展三（参数探究）：调整 的比值，观察摆线的“拱高”与“拱宽”如何变化。试从功能关系出发推导拱高的表达式。
上述三个问题的共同分析逻辑为：
确定初始加速度方向 判断洛伦兹力的初始方向 分析是否形成周期性运动 运用配速法确定整体漂移方向。反复训练这一流程，学生便能在陌生情境中快速建立清晰的分析框架。
九、结语：可视化降低了“看见物理”的门槛
物理教学中存在一个常见的认知错位：教师认为“已经讲得足够清楚”，学生却感到“仍然无法想象”。本题所涉的“电场+磁场”叠加场问题，正是这一鸿沟的典型例证。
Geogebra 的角色并非替代学生思考，亦非直接呈现答案。它所承担的任务更为基础也更为关键——将那些原本只能依赖抽象想象才能把握的对象，转化为屏幕上实实在在、可观察、可追踪的运动轨迹。
当学生亲眼见证洛伦兹力如一只无形的手，时刻将速度方向“掰”向与之垂直的方向；当他们亲眼目睹配速法中的虚拟分运动如何叠加出真实的摆线——他们所收获的便不再是一个孤立的答案（B），而是一种分析复杂运动问题的普适性思维方法。
这，才是可视化工具在教学应用中的真正价值。
