软考案例题真题解析之2025年下半年(续)
某校园网络简化拓扑图。校园网内网使用静态路由进行控制，R1 与 R3 距离较远，通过一个二层交换机 S1 中继。R1 与 R3 之间进行静态路由与 BFD 联动配置，使得当 R1 与 R3 之间的链路出现故障时，R1 能快速感知，并将流量切换到 R2 的链路上。(10.1.1.1)（PC1 属于 [10.1.1.0/24](10.1.1.0/24) 网段，网关为该网段网关，即直连路由器R1的接口IP地址）#启用和配置BFD[R1] bfd[R1-bfd] quit[R1] bfd 1to3 bind peer-ip（2）interface g0/0/3#配置R1的静态和缺省路由，其中，到R3的缺省路由关联BFD，到R2的缺省路由优先级为100，实现链路感知快速切换。[R1] ip route-static 10.2.2.0 255.255.255.0（3）#通往异地分校走R2[R1] ip route-static 0.0.0.0 0.0.0.0 10.12.12.2 preference（4）[R1] ip route-static 0.0.0.0 0.0.0.0（5）track bfd-session（6）
(2)(10.13.13.3)（BFD会话绑定对端设备互联接口IP，此处对端为R3，填写R3与R1互联的接口IP）(3)(10.23.23.3)（去往异地分校流量走R2链路，静态路由下一跳为R2互联接口IP）(4)100（路由优先级数值越大，优先级越低，备份路由设置高优先级，正常状态下不生效，仅主链路故障时激活）(5)(10.13.13.3)（主缺省路由下一跳为R3接口IP，正常情况下优先使用该链路传输流量）(6)1to3（绑定已创建的BFD会话名称，链路故障时BFD检测触发路由失效，自动切换备份链路）补全识别教育网流量的 ACL 规则，异地分校通过 IPSecVPN 方式访问主校区资源，请简要说明使用 IPSecVPN 的优点（9）。(8)(202.112.144.1)（策略路由指定教育网出口网关，作为流量转发下一跳）-数据加密：采用加密算法加密传输数据，防止公网传输过程中被窃听；-身份认证：校验通信双方设备身份，杜绝非法节点接入内网；-完整性校验：通过校验码检测数据，防止传输过程中被篡改；-防重放保护：拦截重复发送的恶意数据包，规避重放攻击；-低成本组网：依托公网搭建加密隧道，无需专线，降低跨区域组网成本。-BFD双向转发检测：原理：在两台网络设备之间周期性快速发送检测报文，若规定时间内未收到对端回应，判定链路物理/逻辑故障，触发路由切换；适用场景：静态路由、VRRP、OSPF、组播等网络协议联动，多用于骨干链路、园区网核心链路；优势：毫秒级故障感知（普通路由探测为秒级）、收敛速度快、适配所有路由协议、配置简单；劣势：持续发送探测报文占用少量设备资源，低端设备高负载下易出现报文丢包误判。-静态路由优先级：华为设备优先级范围0~255，数值越小优先级越高；主路由优先级高（数值小），备份路由优先级低（数值大），正常流量走主链路，故障自动切换备份链路。-ACL访问控制列表：通过匹配源IP、目的IP、端口、协议筛选流量，分为基础ACL、高级ACL；常用于流量过滤、策略路由、权限管控，是网络运维基础工具。-IPSecVPN核心特性：工作在网络层，提供四大核心能力：数据加密、身份认证、完整性校验、防重放攻击；适用跨站点企业组网，优点安全性极高、适配公网传输，缺点配置复杂、设备算力消耗较高。某集团公司新建公司总部办公园区，包括办公楼 3 栋、办公云终端 500 余台、数据中心 1 个。计划部署 200 余台服务器搭建云中心，为集团总部和异地分公司的办公终端提供云资源。办公楼建设多个 4K 视频会议系统，网络需支持多终端设备的灵活便捷接入。请从传输、安全、接入、性能 4 个方面简要分析该企业网络建设的关键业务需求。- 支持大带宽、低延迟传输，适配云终端访问、4K视频会议的高流量、低时延需求；
- 优化广域网链路，保障总部与异地分公司互联稳定，避免远程办公卡顿。
- 实现数据中心业务隔离、访问控制，防止核心数据泄露、非法入侵；
- 配置终端认证机制，管控接入设备，保障全网接入安全；
- 兼容有线、无线双接入模式，满足办公终端灵活接入需求；
- 支持VPN远程接入，实现异地分公司安全访问总部云资源；
- 数据中心采用高性能架构，适配服务器大流量东西向交互；
- 提升设备并发处理能力，承载500台+云终端同时在线访问；
- 配置QoS流量调度，优先保障4K视频会议等高优先级业务。
该园区网络按照层次化网络（三层）设计，请简述每层应实现的功能。- 高速数据交换：作为全网骨干，提供高转发速率，承载园区大流量数据交互；
- 高可靠性：采用设备、链路冗余，杜绝单点故障，保障网络全年稳定运行；
- 简洁转发：不部署复杂安全、路由策略，专注高速转发，降低延迟。
- 策略管控：集中部署安全、QoS、路由、ACL等网络策略；
- 终端接入：为电脑、AP、监控等终端提供有线/无线接入端口；
- 边缘防护：划分VLAN、配置端口安全、802.1X认证，管控边缘终端；
- 便捷供电：支持POE供电，为无线AP、摄像头简化布线供电。

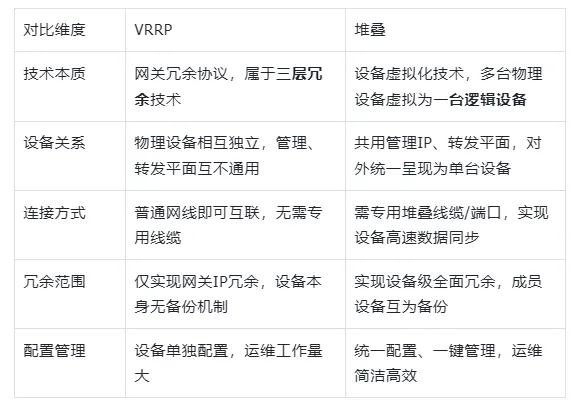

核心交换机可采用 VRRP 或堆叠实现关键节点设备冗余，请简要说明 VRRP 和堆叠的区别。1.双路冗余供电：部署两路独立市电输入，规避单路供电故障导致全网断电；2.UPS不间断电源：市电中断时临时供电，保障服务器、核心设备平稳关机，防止数据丢失；3.柴油发电机备份：应对长时间市电中断，自动切换供电，保障核心业务不间断运行；4.精密配电：采用精密配电柜，实时监测电量、电流，快速定位配电故障；5.安全防护机制：集成过载、短路、漏电保护功能，避免电压异常损坏硬件设备；6.模块化设计：模块化配电架构，适配后期服务器扩容，提升配电灵活性。-园区网业务规划：软考固定四大分析维度：传输、安全、接入、性能；针对高清视频、云终端、多分支机构场景，需重点保障低时延、高带宽、业务隔离。-三层网络架构：接入层（接入终端、边缘管控）→汇聚层（策略聚合、路由汇总）→核心层（高速转发、冗余备份）；优点层次分明、运维简单、故障隔离；缺点组网层级多，部署成本高于扁平化网络。-设备冗余技术（VRRP&堆叠）：VRRP为网关冗余，逻辑虚拟网关，设备独立，适合跨机房冗余；堆叠为设备虚拟化，多台合一、统一管理，适合机房内高密度部署；堆叠可靠性、转发性能优于VRRP，但成本更高、扩展性差。-数据中心基础设施：配电系统为机房重中之重，标配双路市电+UPS+柴油发电机；UPS负责短时断电保设备关机，柴油发电机应对长时间停电；搭配精密配电、防雷、过载保护，保障服务器7*24小时稳定运行。
