“测量电源电动势和内阻”是学生必做的21个实验之一，也是高考常考的知识点，其中实验的误差分析是学生学习的薄弱点。日常教学在分析“测量电源电动势和内阻”的误差时通常采用理论分析，这容易造成学生理解困难。
本期，我们基于Geogebra用仿真实验来分析误差，将测量误差可视化，并将其对于理解常用误差分析方法的作用做出解释，便于学生理解实验误差的本质，培养学生实验误差分析的能力。
一、问题提出：误差分析为何成为教学难点
"测电源电动势和内阻"是高中物理电学实验的核心内容，在近五年高考中几乎每年必考。然而，误差分析始终是学生得分率最低的知识点之一。
教学实践中常见的困惑：
只会背结论，不理解原因：学生能说出"外接法E测偏小，r测偏小"，但问及"为什么"则含糊其辞 三种分析方法割裂：公式法、图像法、等效电源法学完仍然混淆，无法建立统一认知 缺乏直观感知：静态图难以呈现误差的动态变化过程，学生难以形成"误差是如何产生的"这一物理直觉
可视化教学的价值：
GeoGebra的优势在于动态交互——通过滑动条改变参数，学生可以直观看到：
电压表内阻如何影响测量结果 不同接法下误差的差异 参数变化时误差的变化趋势
这正是突破教学难点的关键。
二、核心知识梳理：两种接法与分析方法
2.1 实验原理
根据闭合电路欧姆定律：
测量多组数据，作图像：
纵轴截距 → 电动势 斜率绝对值 → 内阻
2.2 两种电路接法
电流表内接法（甲图）：
电流表：测量真实干路电流 电压表：测量值，未包含电流表分压 误差来源：电流表分压
电流表外接法（乙图）：
电压表：测量真实路端电压 电流表：测量值，未包含电压表分流 误差来源：电压表分流
2.3 误差分析方法
方法一：公式法（代数修正）
外接法误差推导：
设电压表内阻为，真实干路电流为
代入，可得：
内接法误差推导：
设电流表内阻为，真实路端电压为
代入，可得：
方法二：图像法（几何直观）
外接法图像分析：
电压表分流导致越大时，越大。

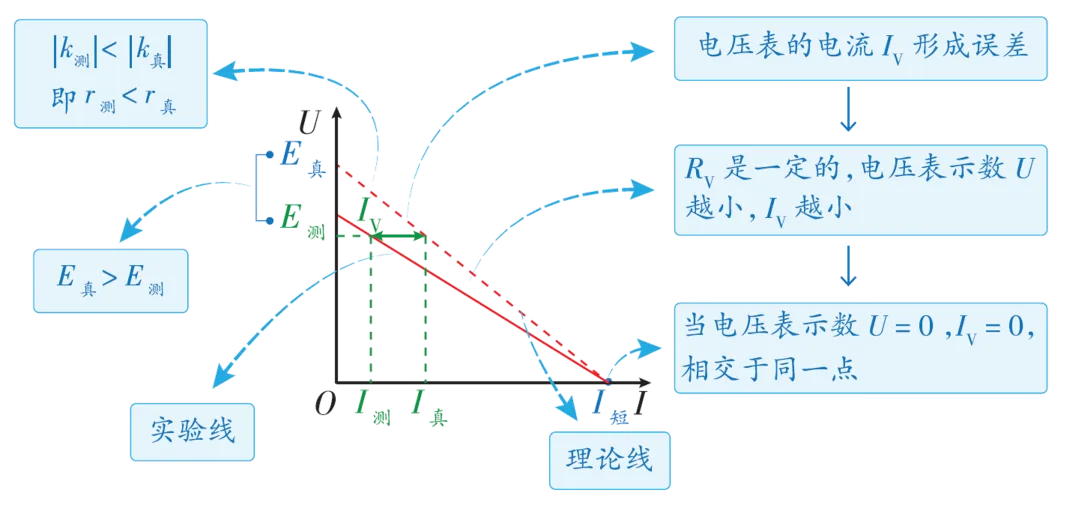

在图像上，每个测量点向右平移得到真实点，连接后得到真实图线（虚线）：
纵截距增大 → 斜率绝对值增大 →

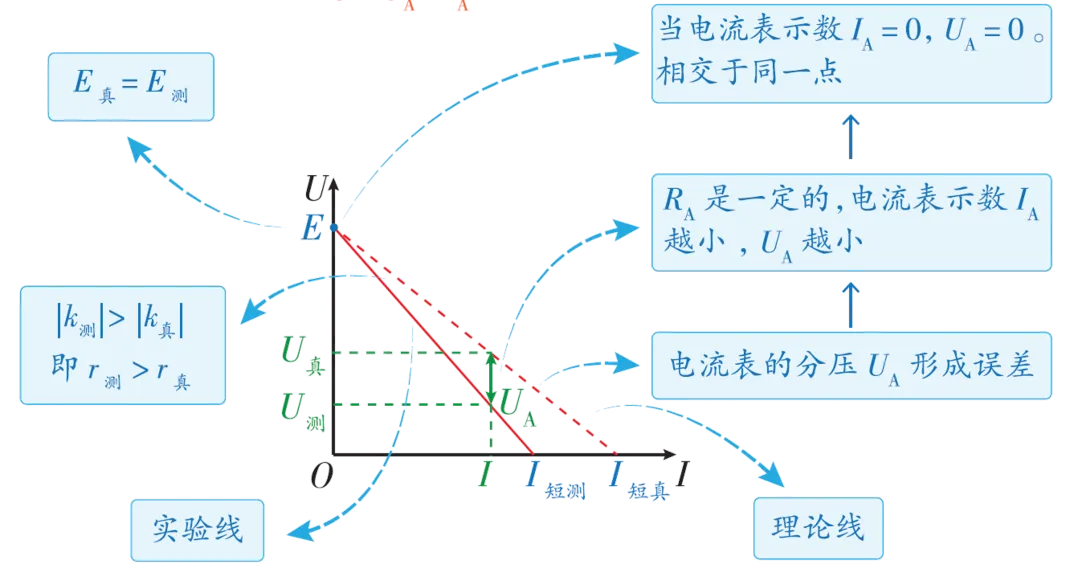

内接法图像分析：
电流表分压导致越大时，越大。
在图像上，每个测量点向上平移得到真实点，连接后得到真实图线（虚线）：
纵截距不变 → 斜率绝对值减小 →
三、参数变化对误差的影响
3.1外接法：电压表内阻变化对误差的影响

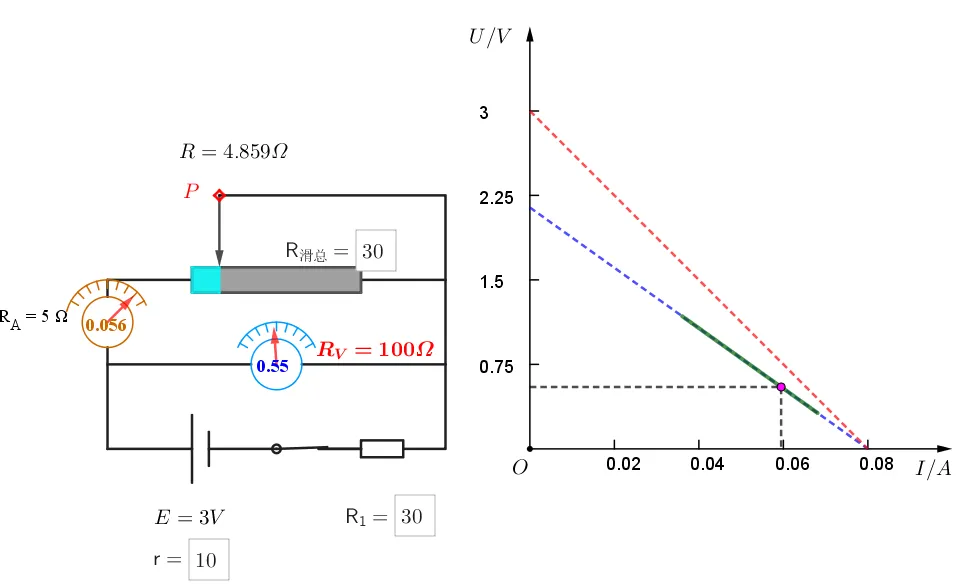

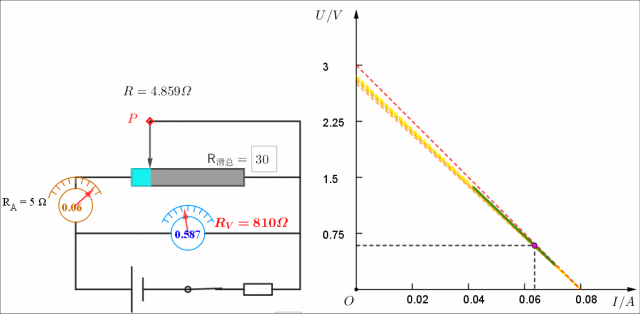

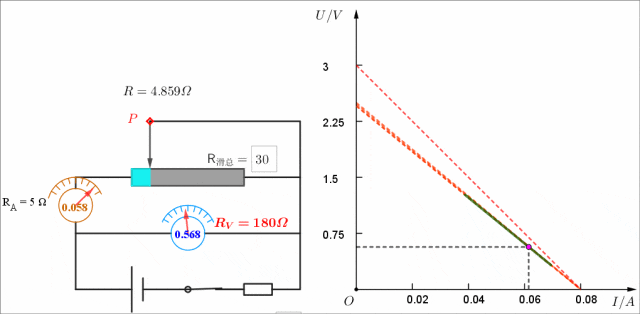

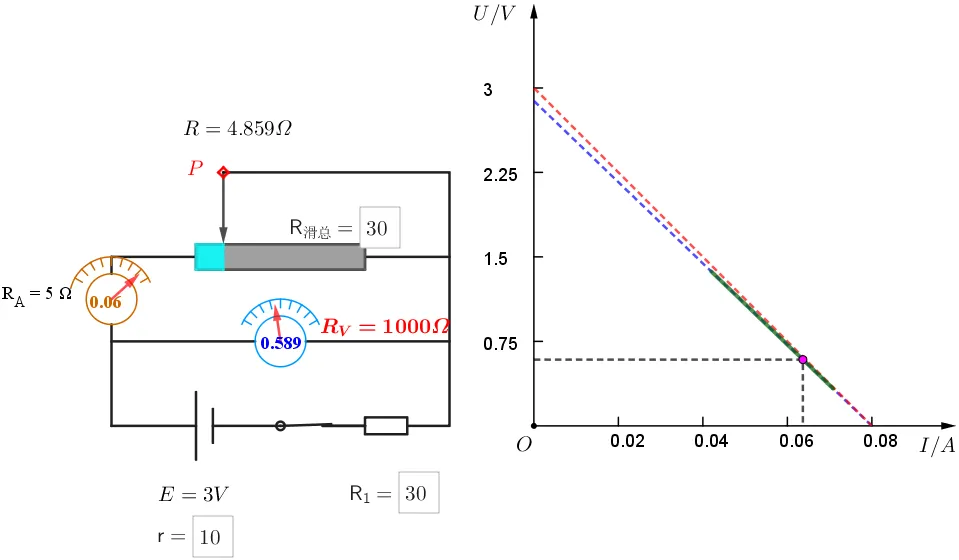

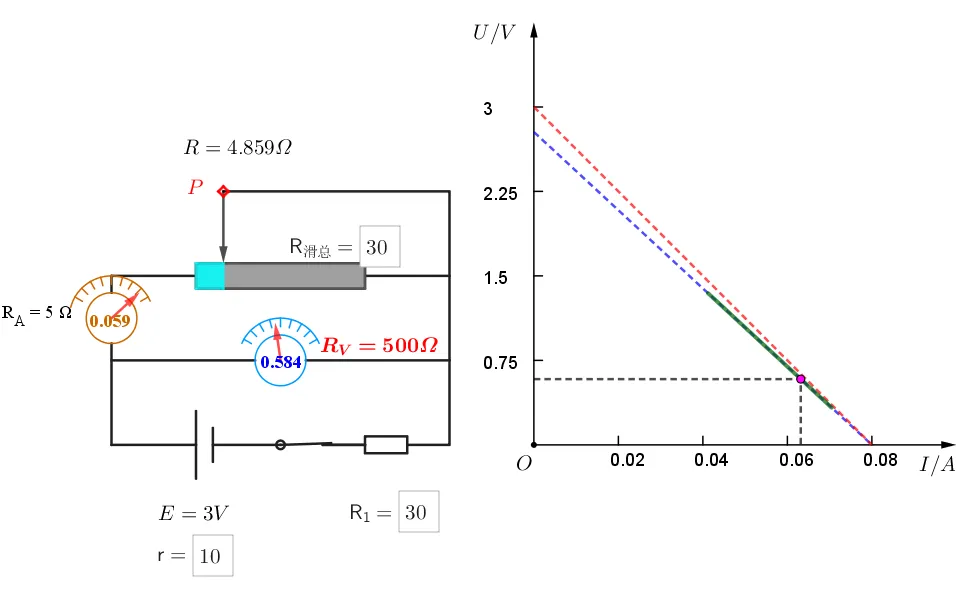

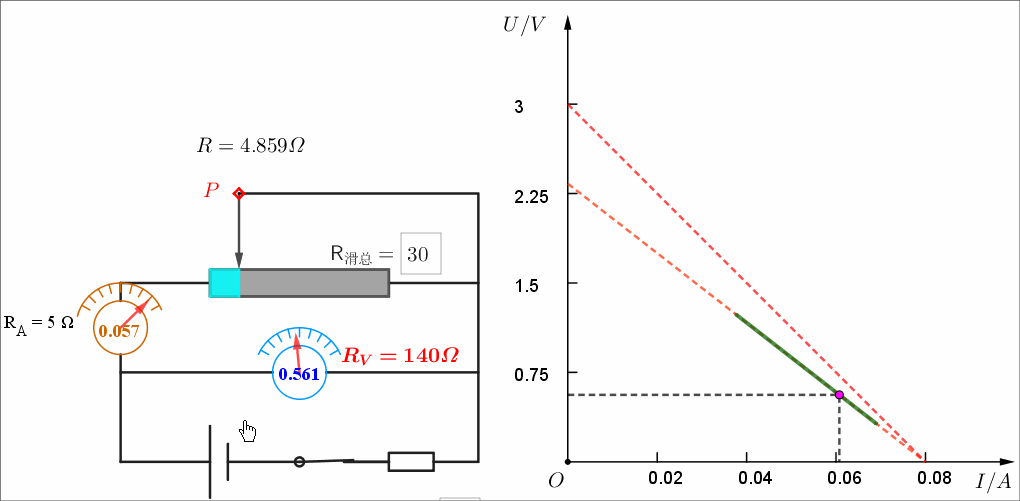

分别设置电压表内阻阻值为100、500、1k、5k。正常情况下电压表内阻在 级，实际电压表内阻并不会小至100，之所以设置=100，保护电阻=30,目的在于把微小误差放大更便于观察电压表内阻对外接法的影响。
=100
=500
=1000

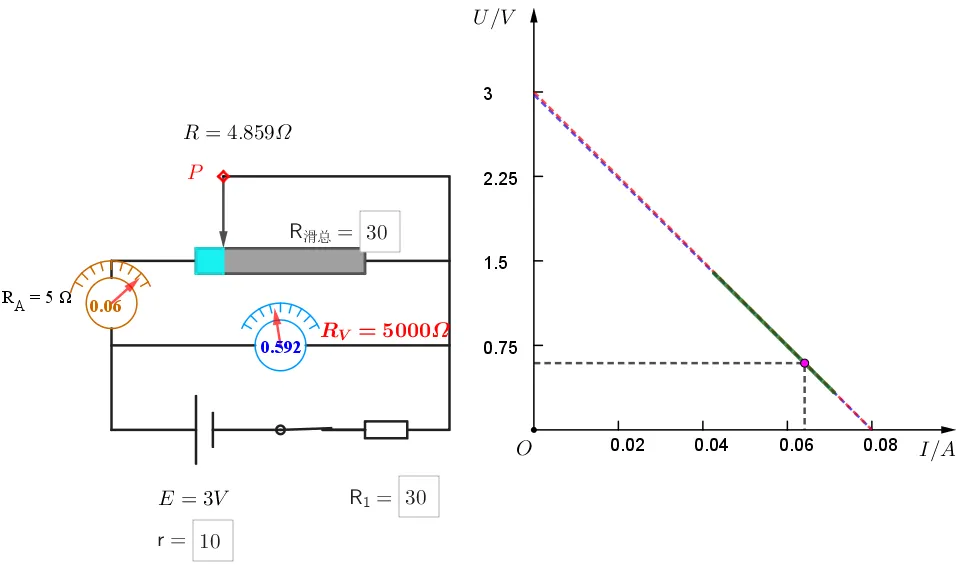

=5000
调节滑动条，学生可以直观看到：
当时，外接法误差急剧减小
当接近时，误差显著增大
3.2内接法：电流表内阻变化对误差的影响

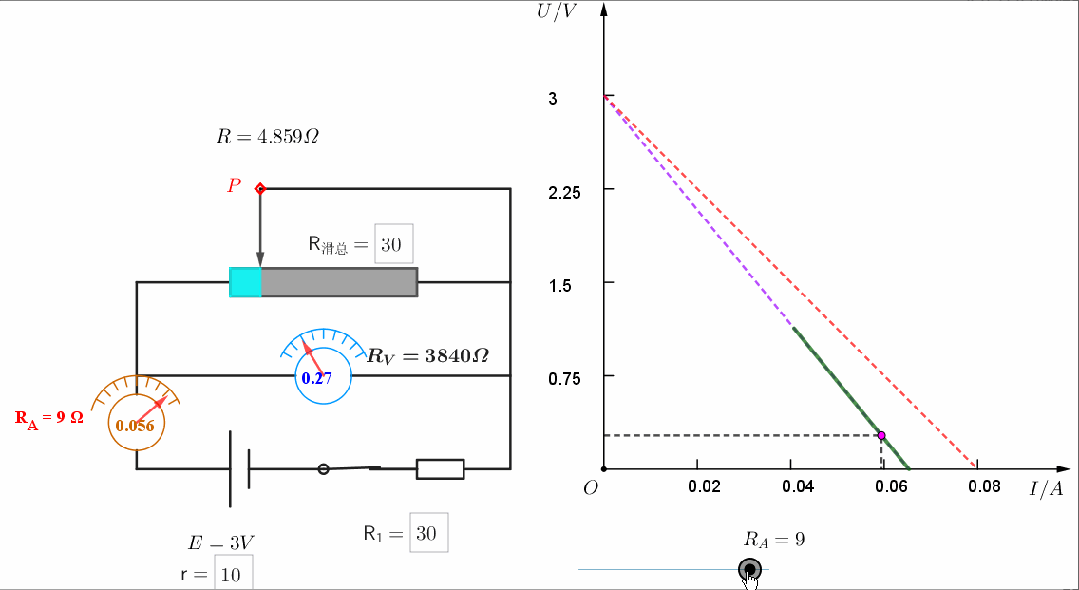

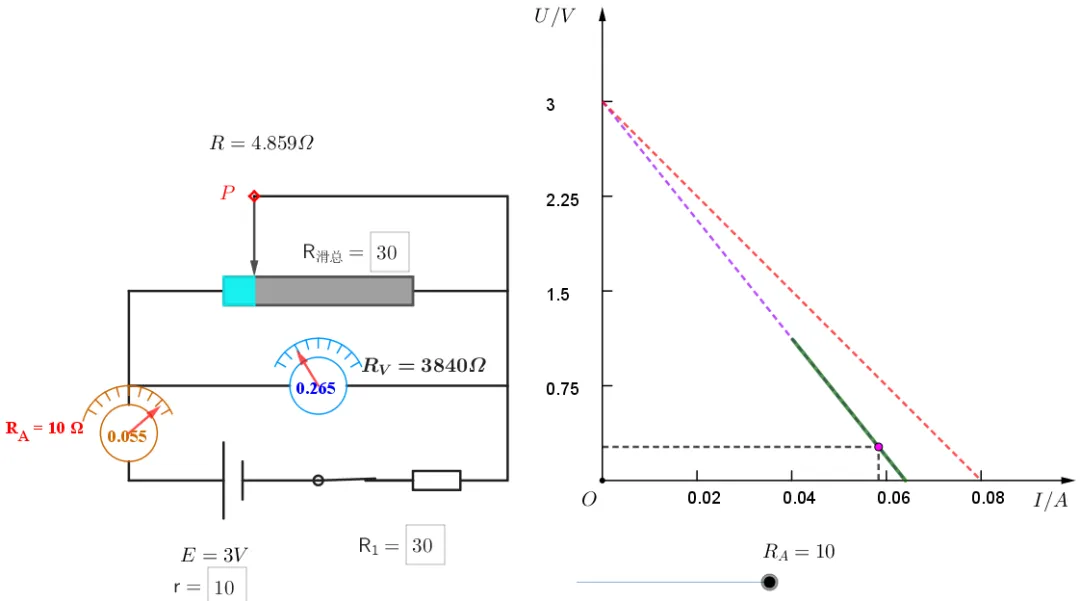

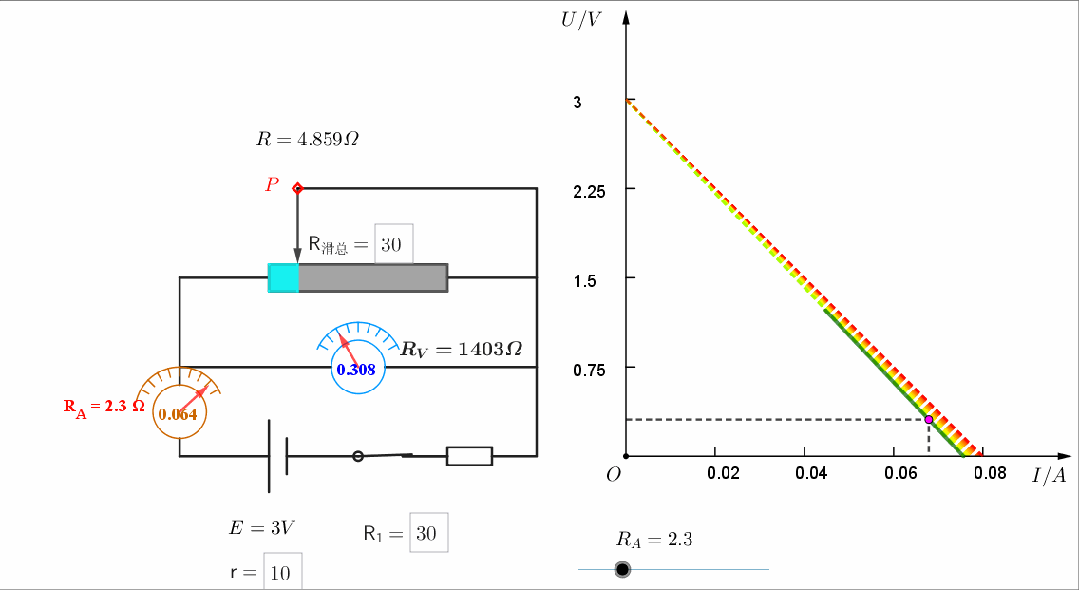

分别设置电流表内阻阻值为1、5、8、10。正常情况下电压表内阻在 级，实际大量程电流表内阻并不会大到10，设置大到10，同样在于把微小误差放大更便于观察的目的。

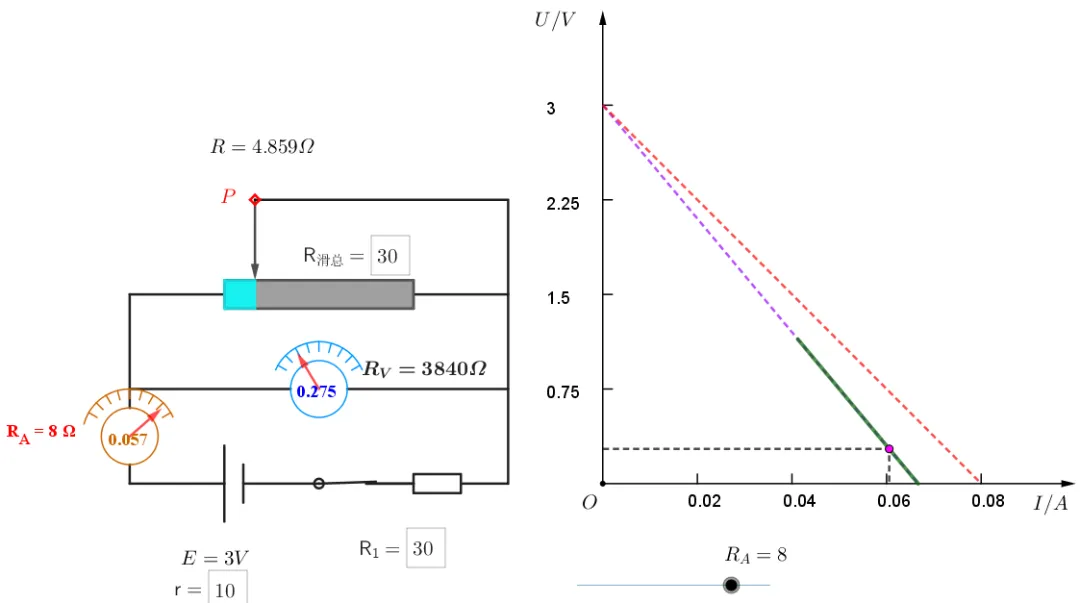

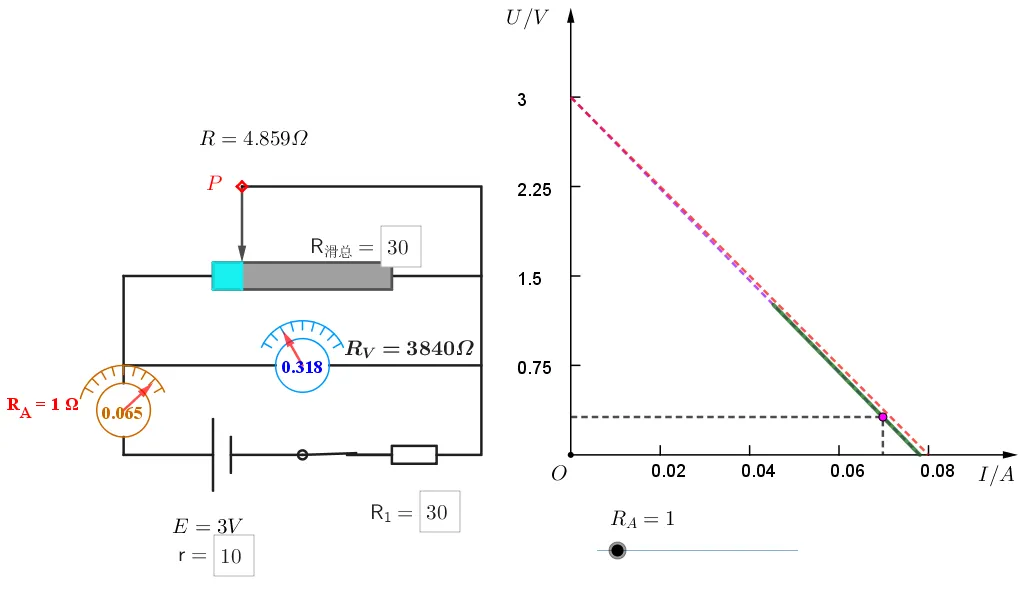

=1

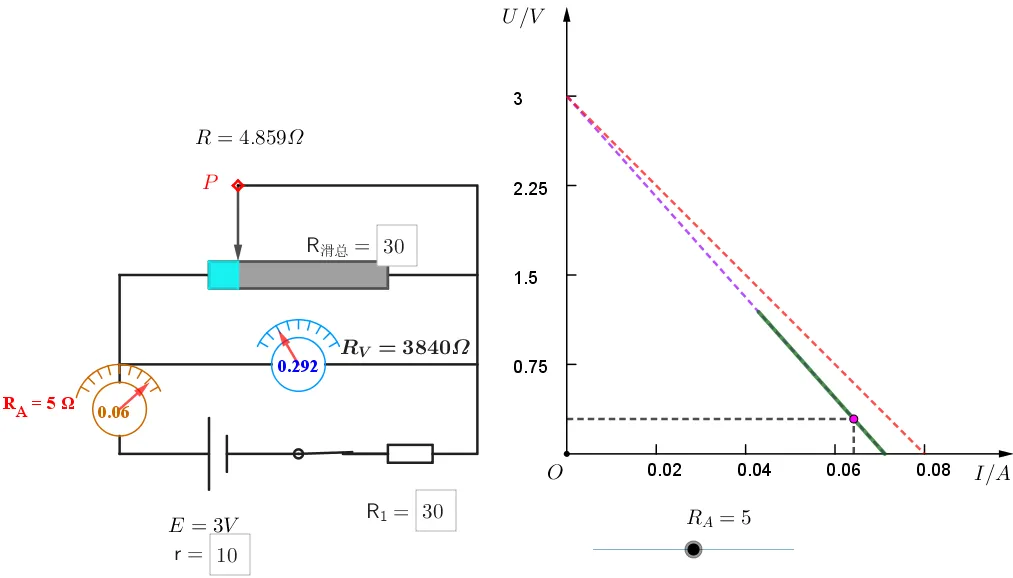

=5

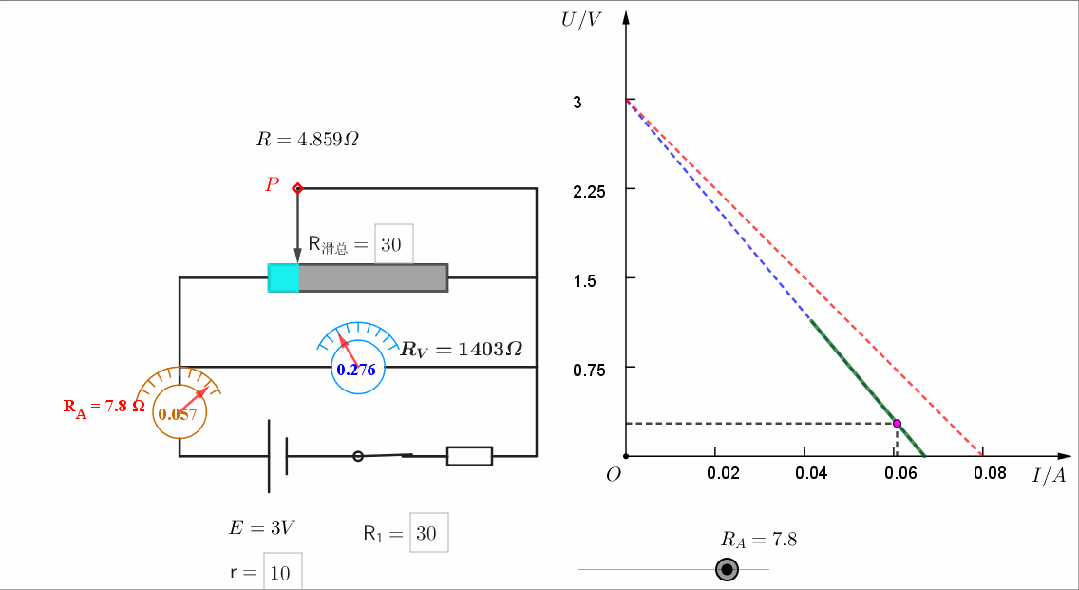

=8
=10
调节滑动条，学生可以直观看到：
内接法对电动势测量无影响 内阻误差随线性增大
核心发现：
3.2 案例二：内外接法误差对比
临界点分析：
当时，两种接法误差相等：
教学启示：
当时，外接法误差更小 → 选择外接法 当时，内接法误差更小 → 选择内接法
实际教学中的简化判断：
实验室常用器材参数：
临界电阻：
干电池内阻，远小于，因此干电池实验选择外接法。
四、高考真题解析（2021-2025年精选）
真题一：2023年湖北卷
【原题】 某实验小组为测量干电池的电动势和内阻，设计了如图所示电路，所用器材如下：
电压表（量程0~3V，内阻很大） 电流表（量程0~0.6A） 电阻箱（阻值0~9999Ω） 干电池一节、开关一个和导线若干

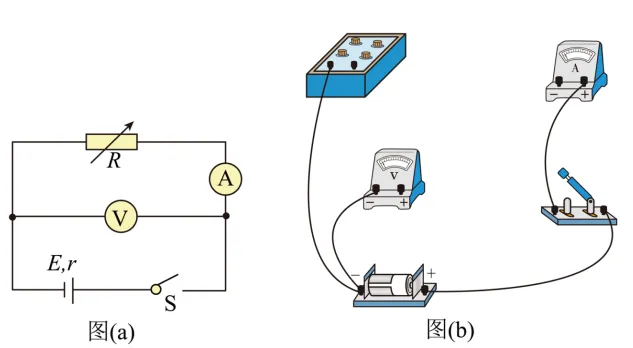

(1) 根据图(a)，完成图(b)中的实物图连线。

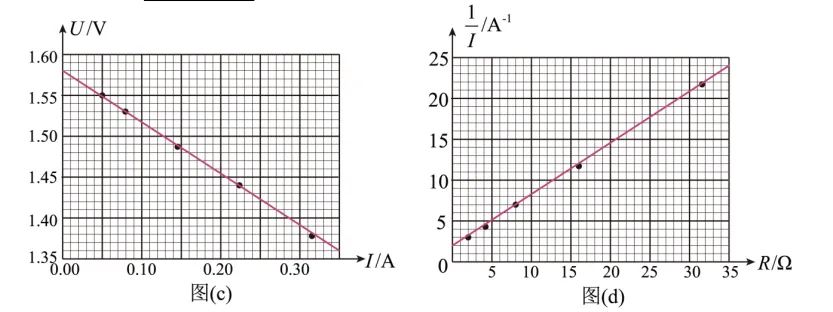

(2) 调节电阻箱到最大阻值，闭合开关。逐次改变电阻箱的电阻，记录其阻值、相应的电流表示数和电压表示数。根据记录数据作出的图像如图(c)所示，则干电池的电动势为____V、内阻为____Ω。
(3) 该小组根据记录数据进一步探究，作出图像如图(d)所示。利用图(d)中图像的纵轴截距，结合(2)问得到的电动势与内阻，还可以求出电流表内阻为____Ω。
(4) 由于电压表内阻不是无穷大，本实验干电池内阻的测量值____（填"偏大"或"偏小"）。
【解析】
(2) 由图像：
纵轴截距 → （保留三位有效数字） 斜率绝对值 →
(3) 根据，变形得：
由图像：
斜率 → 可验证电动势 纵轴截距 →
(4)关键考点：误差分析
题目中电压表内阻很大，但仍非无穷大，存在分流作用。
分析路径：
本实验采用外接法（电压表测路端电压，电流表测支路电流） 电压表分流导致 根据误差分析结论：
答案：偏小
【可视化辅助理解】
在GeoGebra中设置：
真实参数：， 测量误差：电压表内阻时的误差百分比 计算结果：
教学提醒： 本题电压表内阻很大，误差很小，但仍需理解误差方向。
真题二：2020年北京卷

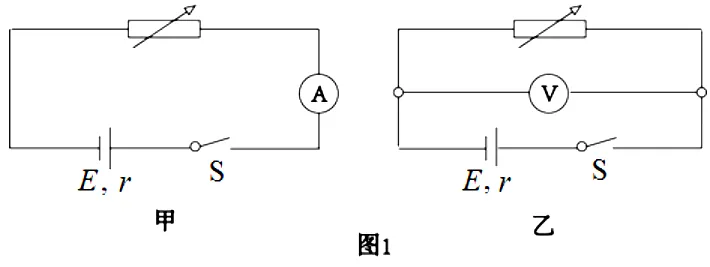

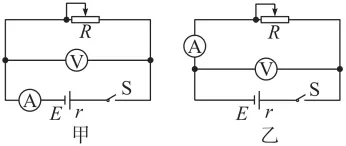

【原题】 用图1所示的甲、乙两种方法测量某电源的电动势和内电阻（约为1Ω）。其中R为电阻箱，电流表的内电阻约为0.1Ω，电压表的内电阻约为3kΩ。
(1) 利用图1中甲图实验电路测电源的电动势和内电阻，所测量的实际是图2中虚线框所示"等效电源"的电动势和内电阻。若电流表内电阻用表示，请你用、和表示出、，并简要说明理由。
(2) 某同学利用图像分析甲、乙两种方法中由电表内电阻引起的实验误差。

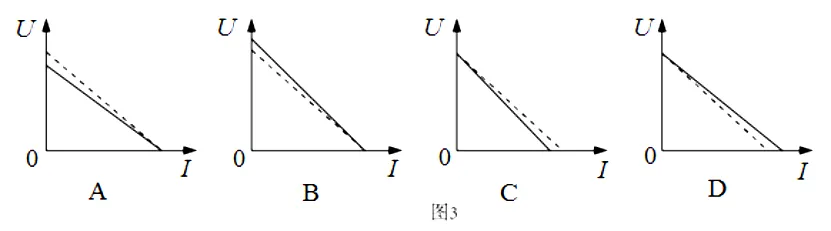

在图3中，实线是根据实验数据描点作图得到的图像；虚线是该电源的路端电压随电流变化的图像（没有电表内电阻影响的理想情况）。在图3中，对应图甲电路分析的图像是____；对应图乙电路分析的图像是____。
(3) 综合上述分析，为了减小由电表内电阻引起的实验误差，本实验应选择图1中的____（填"甲"或"乙"）。
【解析】
(1) 甲图为内接法（电流表靠近电源）
等效电源法分析：

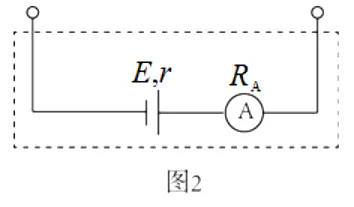

将电流表内化到电源中 等效电动势：（理由：断路时，电流表不分压，路端电压等于电动势） 等效内阻：（理由：电流表与电源串联，总内阻为两者之和）
(2) 根据图像特征判断：
甲图（内接法）特征：
实线（测量值）斜率绝对值 > 虚线（真实值） 纵截距相同（电动势相等） 对应图3中的C图
乙图（外接法）特征：
实线（测量值）斜率绝对值 < 虚线（真实值） 实线纵截距 < 虚线纵截距 对应图3中的A图
答案：C；A
(3)误差定量比较：
已知参数：，，
内接法误差：
外接法误差：
答案：乙
【教学启示】
本题是典型的"选择电路"类问题，需要：
理解等效电源法 识别图像特征 进行定量误差计算
可视化建议： 制作一个对比表格，输入不同的、、值，自动计算两种接法的误差，帮助学生建立直观判断。
真题三：2022年福建卷

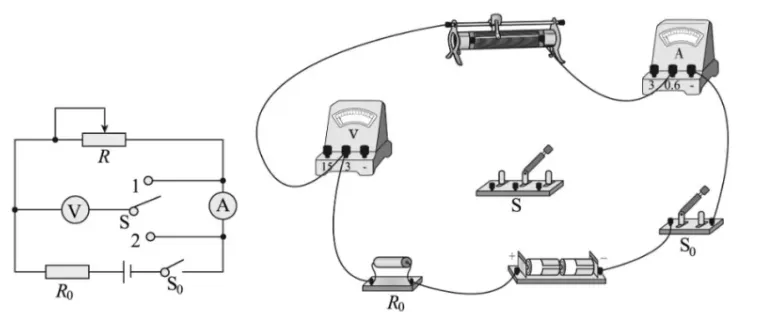

【原题】 在测量某电源电动势和内阻时，因为电压表和电流表的影响，不论使用何种接法，都会产生系统误差。为了消除电表内阻造成的系统误差，某实验兴趣小组设计了如图甲实验电路进行测量。已知。
(1) 按照图甲所示的电路图，将图乙中的器材实物连线补充完整。
(2) 实验操作步骤如下：
① 将滑动变阻器滑到最左端位置
② 接法ⅰ：单刀双掷开关S与1接通，闭合开关，调节滑动变阻器R，记录若干组的值，断开开关
③ 将滑动变阻器滑到最左端位置
④ 接法ⅱ：单刀双掷开关S与2接通，闭合开关，调节滑动变阻器R，记录若干组的值，断开开关
⑤ 分别作出两种情况所对应的和图像

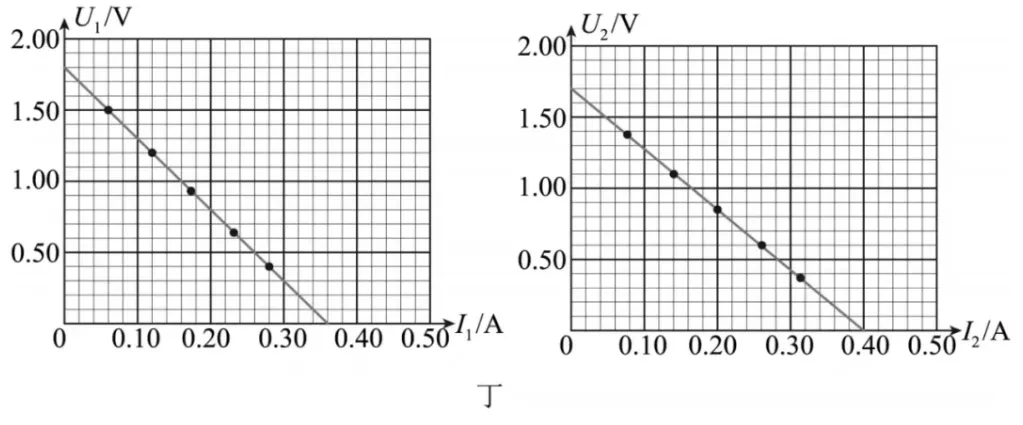

(4) 根据测得数据，作出和图像如图丁所示，根据图线求得电源电动势____，内阻____。
(5) 由图丁可知____（填"接法ⅰ"或"接法ⅱ"）测得的电源内阻更接近真实值。
(6) 综合考虑，若只能选择一种接法，应选择____（填"接法ⅰ"或"接法ⅱ"）测量更合适。
【解析】
这是一道创新设计题，通过单刀双掷开关实现内外接法切换，综合对比两种方案的误差。
(4) 由图像读取：
接法ⅰ（内接法）：， 接法ⅱ（外接法）：，
(5) 接法ⅱ（外接法）更接近真实值
分析：
已知，但这是定值电阻，电源内阻应更小 外接法测得内阻 内接法测得内阻 若，则 外接法测得值更接近
(6) 选择接法ⅱ（外接法）
理由：
电源内阻，较小 ，外接法误差很小 内接法将电流表内阻计入，误差较大
【创新点分析】
本题的创新之处在于：
一次实验，两种接法：通过单刀双掷开关切换 数据对比验证：从实际数据判断哪种接法更优 回归物理本质：不是机械套用结论，而是从测量数据中分析
五、教学建议与反思
5.1 可视化教学实施策略
课堂实施流程：
GeoGebra文件分享建议：
制作可调参数版本，供学生课后自主探究 录制操作视频，上传至教学平台 设计探究任务单，引导学生观察关键变化
5.2 常见教学误区
误区一：只讲结论，不讲过程
错误做法：直接告诉学生"外接法偏小，内接法偏大"。
正确做法：通过三种方法推导，让学生理解"为什么"。
误区二：孤立讲解，缺乏对比
错误做法：分别讲解三种方法，不建立联系。
正确做法：强调三种方法本质一致，只是视角不同。
误区三：忽视定量计算
错误做法：只做定性判断，不进行误差计算。
正确做法：通过具体数值让学生感知误差大小。
5.3 学生能力培养路径
六、结语
误差分析是物理实验教学的难点，也是培养学生科学思维的重要载体。通过GeoGebra可视化工具，我们可以：
将抽象变具体：误差不再是"背下来的结论"，而是可以"看见"的过程 将静态变动态：参数变化带来的影响一目了然 将孤立变系统：三种分析方法形成统一认知
期待更多教师在教学中尝试可视化工具，让误差分析真正成为学生"理解得了、记得住、用得上"的知识。
