中考物理备考:动态电路分析与计算

一、选择题

1.某学习小组连接了如图所示的实物电路，闭合开关，移动滑片P的过程中，关于电流表A₁的示数I₁、电流表A₂的示数I₂以及灯泡的亮度，可能出现的现象是(   )

A.I₁变大，I₂变小，灯泡亮度不变

B.I₁变小，I₂变大，灯泡亮度变暗

C.I₁变小，I₂变小，灯泡亮度不变

D.I₁变大，I₂变大，灯泡亮度变亮

分析：这是一个灯泡与滑动变阻器并联的电路。电流表A₂测量干路电流，电流表A₁测量滑动变阻器的支路电流。并联电路中用电器互不影响，无论向左还是向右移动滑片P，通过灯泡的电流不变，灯泡的亮度也不变，故不可能出现选项BD的情况。若向左移动滑片，滑动变阻器接入电路的电阻变大，通过滑动变阻器的电流变小，即I₁变小，干路电流I₂也随之变小，故C正确。若向右移动滑片，滑动变阻器接入电路的电阻变小，通过滑动变阻器的电流变大，即I₁变大，干路电流I₂也随之变大，故A错误。

2.如图所示的电路中，电源电压不变。当闭合开关S，滑动变阻器的滑片P向右移动时，下列判断正确的是(   )

A.三个电流表示数都变大，电压表示数变大

B.三个电流表示数都变小，电压表示数变小

C.A₁示数变小，A₂、A₃示数不变，电压表示数不变

D.A₁示数不变，A₂、A₃示数变小，电压表示数不变

分析：这是一个并联电路。电压表同时测量电源电压和支路电压，电源电压不变，所以移动滑片时，电压表示数不变，故首先排除AB选项。

电流表A₃测量干路电流，电流表A₁测量R₁的电流，电流表A₂测量R₂的电流。并联电路中用电器互不影响，向右移动滑片P时，通过R₁的电流不变，通过R₂的电流变小，干路电流也随之变小，故D正确。

3.如图是地磅工作原理示意图，秤台连在竖直弹簧上，电路与恒压电源连接。未称量时，滑动变阻器R的滑片P在最上端，称量时，滑片P向下滑动。闭合开关S，车辆总质量越大时(   )

A.电压表的示数越大

B.电压表的示数越小

C.电流表的示数越大

D.电流表的示数越小

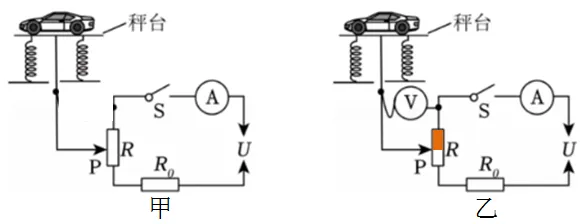

分析：这实际上是一个假变阻器电路。为什么呢？因为电压表相当于开路，使滑片无法连入电路，相当于电路只连接了滑动变阻器下面的两个接线柱（接线柱没有一上一下连接），等效电路如下图甲所示，此时不管滑片是向上还是向下移动，都不能改变电路中的电流，即电流表的示数不变，故CD错误。电压表测量的是滑片上方电阻片（下图乙中红色部分）的电压，车辆总质量越大时，滑片越向下移动，滑片上方电阻片的电阻越大，电压表示数也越大，故A正确。

4.如图所示是某同学设计的利用电压表测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。当油箱中的油量增加时，下列说法正确的是(   )

A.电压表示数变大

B.电流表示数变大

C.电压表示数变小

D.电流表示数变小

分析：与上题相同

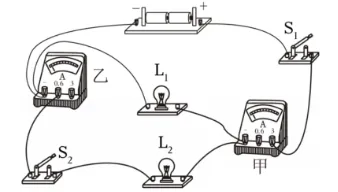

5.如图所示是兴趣小组研究并联电路电流特点的实物图，实验中保持电源电压不变，先闭合开关S₁(   )

A.甲表和乙表均有示数

B.再闭合开关S₂，乙表示数大于甲表示数

C.再闭合开关S₂，甲、乙两表示数均变大

D.再闭合开关S₂，甲表示数不变，乙表示数变大

分析：这是一个并联电路。甲表测量干路电流，乙表测量L₂的电流。先闭合开关S₁时，L₂所在支路未接通，乙表无示数，甲表有示数，故A错误。再闭合开关S₂时，乙表也有示数(从无到有，示数变大)，但小于干路中甲表的示数，故B错误。并联电路中干路电流等于各支路电流之和，干路电流中增加了L₂所在支路的电流，所以甲表示数变大，故D错误C正确。

6.如图所示的电路中，电源电压稳定，闭合开关S₁、S₂后，灯泡L₁、L₂都正常发光，下列说法正确的是(   )

A.电流表A₁测量的是灯L₁的电流

B.电压表不可以测量电源电压

C.取下灯泡L₁，灯泡L₂不能正常发光

D.断开S₂，电流表A₁示数变小，灯泡L₁亮度不变

分析：闭合开关S₁、S₂后，电路为L₁与L₂并联。电流表A₁测量干路电流，电压表同时测量电源电压和支路电压，故AB错误。并联电路中用电器互不影响，取下灯泡L₁，灯泡L₂仍能正常发光，故C错误。S₂控制L₂所在支路，断开S₂后，灯泡L₁亮度不变，干路电流变小，故D正确。

7.如图所示的电路中，下列说法正确的是(   )

A.断开S₁、S₂，电流表A无示数

B.先闭合S₁，再闭合S₂，电流表A的示数变小

C.先闭合S₂，再闭合S₁，电压表V的示数变大

D.只闭合S₁时，若灯L₁的灯丝突然烧断，则电压表V的示数将变大

分析：断开S₁、S₂后，电路为L₁与L₂串联，电流表有示数，A错误。先闭合S₁，电路还是L₁与L₂串联，再闭合S₂，L₂短路，电路中电流变大，所以电流表A的示数变大，B错误。先闭合S₂，电路为L₁与L₂串联，电压表测量电源电压，再闭合S₁，L₂短路，电压表测量L₁两端电压（小于电源电压），所以电压表示数变小，C错误。

8.天然气是一种清洁能源，方便居民使用的同时，存在着泄漏的安全隐患。物理兴趣小组在老师的指导下设计了天然气泄漏检测电路，如图电源电压恒定不变，R₀为定值电阻，R为气敏电阻。R阻值随天然气浓度的增大而减小，则天然气(   )

A.浓度增大，电流表示数变小

B.浓度增大，电压表示数变小

C.浓度减小，电流表示数变大

D.浓度减小，电压表示数变小

二、填空题

9.如图所示的电路中，电源电压保持不变，R₁=30Ω。当开关S闭合、S₁断开时，电流表示数为0.2A；当开关S、S₁都闭合时，电流表示数为0.5A，则R₂的阻值为Ω。

计算过程：S闭合、S₁断开时，可求得电源电压U=IR₁=0.2A×30Ω=6V。当开关S、S₁都闭合时，电路为R₁与R₂并联，可求得通过R₂的电流I₂=0.5A-0.2A=0.3A，所以R₂=U/I₂=6V/0.3A=20Ω。

10.如图所示的电路，电源电压保持不变，当闭合开关S后，滑动变阻器的滑片P自a端向b端移动的过程中，电压表V₁的示数(选填“变大”“变小”或“不变”)。

分析：闭合开关S后，电路为灯泡和滑动变阻器串联，电压表V₁测量滑动变阻器两端的电压，等效电路如下图所示。滑动变阻器的滑片P自a端向b端移动的过程中，滑动变阻器接入电路中的电阻变小，根据串联电路分压规律可知，滑动变阻器两端的电压变小，所以电压表V₁的示数变小。

11.如图是某地下停车场烟雾报警器的简化原理图。电源电压保持不变，R₀为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当有烟雾遮挡射向光敏电阻R的激光时，电流表的示数，电压表示数(增大/减小/不变)；当电压表示数增大到某一数值时报警器开始报警，要使报警器在浓度更低的烟雾下报警，R₀应选用(更大/更小)阻值的电阻。

分析：这是一个串联电路，电压表测量光敏电阻R两端的电压。当有烟雾遮挡射向光敏电阻R的激光时，光照强度减弱，光敏电阻R的阻值增大，电路中电流减小，所以电流表的示数减小。根据串联分压规律可知，光敏电阻R的阻值增大，光敏电阻R两端的电压也会增大，所以电压表的示数增大。浓度更低的烟雾下，光照强度较强，光敏电阻R的阻值较小，其两端电压也较小，电压表示数无法增大到开始报警的数值。为了使电压表示数增大到开始报警的数值，就要减小R₀两端的电压，所以R₀应选用更小阻值的电阻。
