电场强度与电场线——静电场的基础
🎯 当日核心考点
电场强度与电场线的基本性质——电场强度是描述电场强弱和方向的物理量，电场线是形象化描述电场分布的假想曲线。电场线从正电荷（或无穷远）出发，终止于负电荷（或无穷远），不相交；电场线的疏密表示电场强度的大小。
📐 电场强度公式
E = F/q（定义式，适用于任何电场）
E = kQ/r²（点电荷场强公式）
真题来源：2025年陕西、山西、青海、宁夏四省联考·第1题（单选题）
正确答案：B
【高考真题原题】

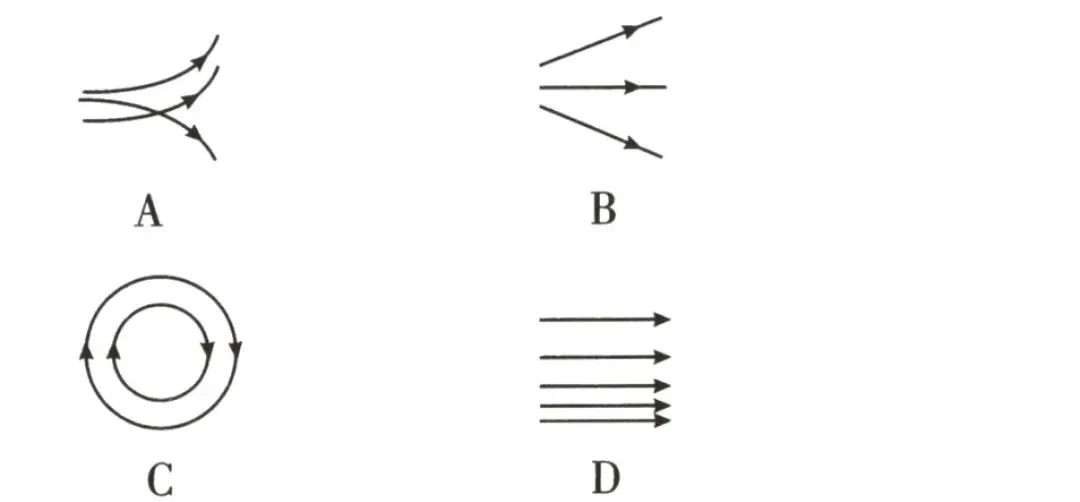

某同学绘制了四幅静电场的电场线分布图，其中可能正确的是（ ）
【分步详细解析】
第一步：回顾电场线的基本性质
解答此类题目，需要掌握电场线的三个基本性质：
性质①：电场线的起止点
电场线从正电荷（或无穷远）出发，终止于负电荷（或无穷远）
性质②：电场线不相交
若两条电场线相交，交点的电场强度方向将有两个，这与同一点场强方向唯一的事实矛盾
性质③：电场线的疏密程度
电场线的疏密程度表示电场强度的大小，电场线越密的地方，电场强度越大
第二步：逐项分析各选项
【A选项】平行电场线中间交叉
A图中存在电场线交叉的现象。
判断依据：根据电场线的基本性质，电场线不能相交。
如果两条电场线相交，那么在交点处将有两个不同的切线方向，这意味着同一点的电场强度有两个不同的方向，这是不可能的。
❌ 因此A错误。
【B选项】正点电荷的电场线分布
B图为正点电荷的电场线分布图，其特点是以点电荷为中心，电场线呈辐射状向外发散，方向沿半径向外。
越靠近点电荷的地方，电场线越密集，电场强度越大；越远离点电荷的地方，电场线越稀疏，电场强度越小。
判断依据：这种分布符合电场线的基本性质，且图中没有出现电场线相交的错误。
✓ 因此B正确！
【C选项】两个正点电荷周围的电场线
C图展示的是两个正点电荷周围的电场线分布。两个正点电荷之间的电场线，应该呈现出相互"排斥"的弯曲形状，从两个电荷分别向外发出。
错误点：该图中部分电场线从左侧电荷发出后直接终止于右侧电荷——这是典型错误！
两个正电荷之间的电场线不会从一个正电荷直接终止于另一个正电荷（正电荷的电场线应终止于负电荷或无穷远）。此外，该图在两电荷之间区域也存在电场线交叉。
❌ 因此C错误。
【D选项】平行板电容器间的电场线
D图为平行板电容器间的电场线分布图。
理想情况：两极板间的电场是匀强电场，电场线应是平行等距的直线，从正极板垂直指向负极板，不会出现向外弯曲的现象。
此外，两侧的电场线向外弯曲意味着电场线超出了极板区域，这也是不正确的。
❌ 因此D错误。
第三步：结论
正确选项为 B
💡 开窍点总结
🎯 判断电场线分布图正误的"三步排除法"
| 步骤 | 判断要点 | 操作方法 |
|---|---|---|
| 第1步 | 检查是否相交 | 任何两条电场线都不能相交——这是最快的排除法 |
| 第2步 | 检查起止点 | 电场线始于正电荷（或无穷远），止于负电荷（或无穷远）。若正电荷发出的电场线直接终止于另一个正电荷，必错 |
| 第3步 | 检查疏密与对称性 | 电场线疏密应与电场强度分布一致；常见电场的电场线分布具有对称性 |
💡 常见电场的电场线分布特征
| 电场类型 | 电场线特征 | 记忆口诀 |
|---|---|---|
| 正点电荷 | 辐射状向外发散，离电荷越远越稀疏 | "光芒四射" |
| 负点电荷 | 辐射状向内汇聚，离电荷越远越稀疏 | "万箭穿心" |
| 等量异种电荷 | 从正电荷指向负电荷，连线中垂线上电场线垂直中垂线 | "你情我愿" |
| 等量同种电荷 | 互相排斥，连线中点处场强为零 | "互相排斥" |
| 匀强电场 | 平行等距直线，方向一致 | "整齐划一" |
🔗 考法延伸
"电场线分布图"类题目在高考中常见以下考查角度：
- 判断分布图的正确性（如本题）——需要熟记各类电场的标准分布图
- 根据电场线判断场强大小——比较不同点电场线的疏密
- 根据电场线判断电势高低——沿电场线方向电势降低
- 根据带电粒子的运动轨迹判断受力方向和电性——轨迹向受力方向弯曲
- 与等势面结合考查——电场线与等势面垂直，且由高电势指向低电势
🚨 易错警示
- 误认为电场线是实际存在的曲线——电场线是假想的，用来形象描述电场分布的辅助线，并非真实存在。
- 误认为电场线就是电荷的运动轨迹——电场线的切线方向是电场强度方向，不是电荷运动方向；只有在特定条件下（如初速度为零且电场线为直线），电荷才会沿电场线运动。
- 混淆"疏密"与"远近"的关系——对点电荷来说，离电荷越近，电场线越密，场强越大；但并非所有电场都满足这一规律。
- 误以为没有画电场线的地方场强为零——电场线是人为选取的，未画电场线的地方仍有电场，场强不一定为零。
- 忽略电场线的方向性——在比较电势高低时，必须明确电场线的方向（沿电场线方向电势降低）。
📝 电场线性质记忆口诀
三大性质：
- 起止点：始于正电荷（或无穷远），止于负电荷（或无穷远）
- 不相交：任何两条电场线都不能相交
- 疏密表示场强：电场线越密，场强越大；电场线越稀，场强越小
方向判断：
- 电场线上每点的切线方向表示该点电场强度的方向
- 沿电场线方向电势降低
- 正电荷受力方向与电场线方向相同，负电荷受力方向与电场线方向相反
"电场线，不相交，疏密表示场强大小；始于正电荷，止于负，切线方向即场强方向。"
🎯 解题核心
电场线三大性质：起止点、不相交、疏密表示场强
常见电场分布：点电荷、等量同/异种电荷、匀强电场
