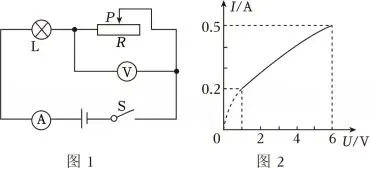

20．如图1所示，电源电压不变，滑动变阻器R标有“50Ω，1A”，小灯泡L标有“6V，0.5A”字样。闭合开关，当滑片P在某一位置时，电压表示数为2V，电流表示数为0.5A，小灯泡L的I﹣U图象如图2所示。

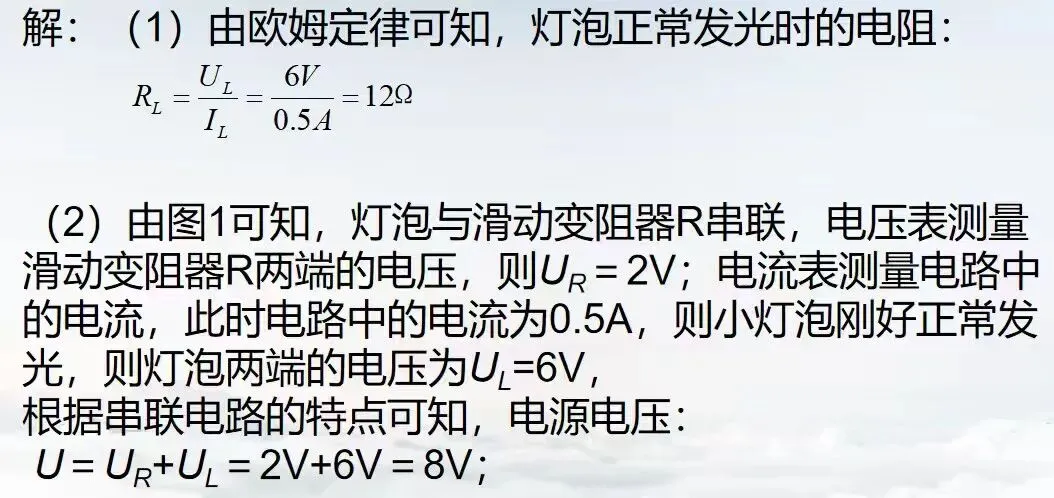

（1）求小灯泡L正常发光时的电阻。
（2）求电源电压。

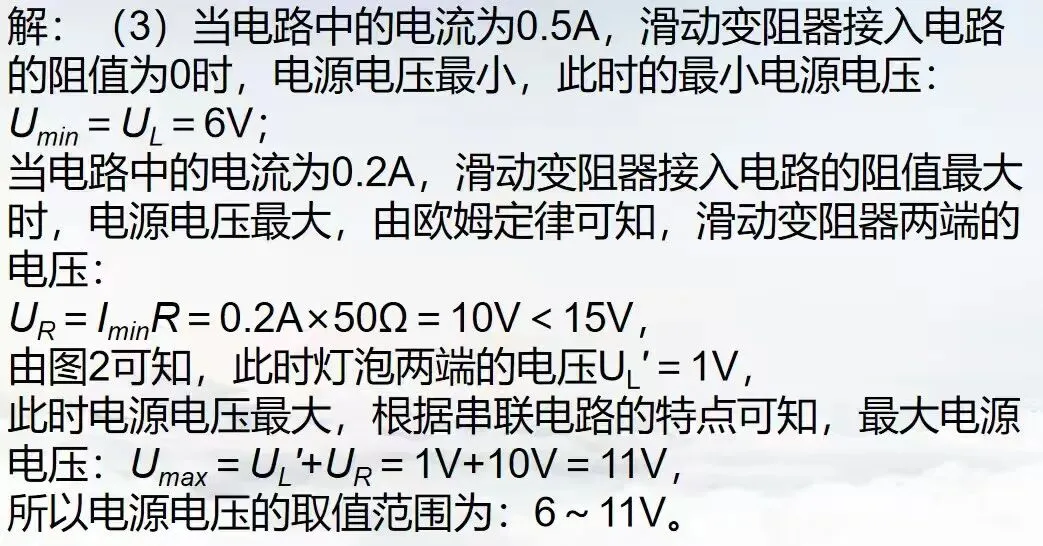

（3）将电源更换为可调电压电源，已知电流表量程0～0.6A，电压表量程0～15V。在保证电路安全的情况下，电源电压取某值后，闭合开关，移动滑片P，发现通过小灯泡L的电流都可以在0.2～0.5A之间连续变化。求满足上述条件的电源电压的取值范围。
电学计算。考点是串联电路特点和欧姆定律的灵活应用。
课标中对该考点的要求是：3.4.2 知道电压、电流和电阻。探究电流与电压、电阻的关系，理解欧姆定律。
3.4.5 结合实例，了解电功和电功率。知道用电器的额定功率和实际功率。
