网工基础:数据编码介绍及对应网工真题

物理层（Physical Layer）中的线路编码技术。它们不像信道编码那样用于纠错，而是为了解决数字信号在特定介质（如铜缆、光纤、背板）上传输时遇到的同步性、基线漂移、频谱特性以及直流分量等问题。

先看真题

2021年5月考关于数据编码的网工真题

13、在曼彻斯特编码中，若波特率为10Mbps，其数据速率为（）Mbps。

A. 5

B. 10

C. 16

D. 20

曼彻斯特编码是2个电平对应的数据位，也就是数据速率是码元速率的一半

14、100BASE-FX 采用的编码技术为（）。

A. 曼彻斯特编码

B. 4B5B+NRZI

C. MLT-3+NRZI

D. 8B6T

18、以下编码中，编码效率最高的是（）。

A. BAMI

B. 曼彻斯特编码2个电平表示1位数据，所以编码率50%

C. 4B5B编码80%

D. NRZI用于在USB传输，所以1个电平对应1个编码，所以100%

一、双相码

这类编码通过在一个比特时间内发生电平跳变来保证同步。

1. 曼彻斯特编码

核心原理：将时钟信号和数据信号结合在一起。

通常定义：从高电平跳变到低电平表示 1；从低电平跳变到高电平表示 0。
（注：也有相反的约定，如以太网中采用相反定义）。

特点：

自同步：每个比特位中间都有一次电平跳变，接收端可以从中提取时钟信号。
无直流分量：信号中正负电平时间相等。

缺点：效率低，编码效率仅为 50%（传输1比特信息需要2个波特）。
应用：早期的经典以太网（10BASE-T）、RFID、控制器局域网总线。

2. 差分曼彻斯特编码

核心原理：与曼彻斯特类似，但跳变的意义不同。

比特中间的跳变仅用于同步（时钟）。
比特开始处是否有跳变决定数据：开始处有跳变表示 0；开始处无跳变表示 1。

特点：

抗干扰能力比曼彻斯特编码更强，因为它是通过比较两个信号的状态差异来判断数据，而非依赖绝对电压值。
同样效率低下（50%）。

应用：令牌环网、IEEE 802.4标准。

二、分组码

这类编码通过将原始数据映射到更长的编码空间，保证有足够的跳变用于同步，并实现“运行长度”限制。

3. 4B/5B

核心原理：将每 4位原始数据映射为 5位符号进行传输。
效率：80%。
特点：

保证编码后的信号中不会出现连续的3个0（最长连续0的个数不超过3）。
利用额外的码字（16个数据码字中的剩余16个）作为控制信号（如空闲、开始、结束）。

应用：百兆以太网（100BASE-TX）、光纤分布式数据接口。

4. 8B/10B

核心原理：将每 8位原始数据映射为 10位 符号。
效率：80%。
特点：

保证了“直流平衡”（通过“游程长度”限制）。
保证了足够的跳变密度，支持时钟恢复。
支持特殊的“逗号”序列用于字节对齐。

应用：千兆以太网（1000BASE-T的SerDes部分）、光纤通道、PCI Express 1.0/2.0、SATA（串行高级技术附件）、USB 3.0。

5. 64B/66B

核心原理：将每 64位 原始数据映射为 66位 块。
效率：约 96.97%。
特点：

相比8B/10B，开销大幅降低（从20%降到约3%）。
在66位块的开头加入2位同步头（用于区分数据块和控制块），利用加扰（Scrambling）而非大量冗余来保证随机性和直流平衡。
依靠高效的接收端时钟数据恢复电路来维持同步。

应用：万兆以太网（10GBASE-R）、PCI Express 3.0/4.0/5.0、InfiniBand。

6. 8B/6T

核心原理：将 8位数据映射为 6个三进制符号（Ternary Symbols）。
效率：约 133%（因为8比特对应6个符号，但符号携带信息量更多）。
特点：

与上述编码使用二进制（+1/-1）不同，它使用三种电平（+V, 0, -V）。
这种编码是为了在100BASE-T4标准中设计的，目的是在原有的三类双绞线上实现百兆速率，通过利用三进制传输和四对线同时发送来达到高频谱利用率。

应用：100BASE-T4（现已较少使用）。

三、多电平过渡编码

这类编码通过减少信号状态变化的频率来降低信号本身占用的带宽，适合在双绞线上长距离传输。

7. MLT-3 (多电平传输-3)

核心原理：一种三电平编码（+1, 0, -1）。

它并不像NRZ那样每一个时钟周期都变化，而是仅在遇到“1”时状态机跳变（+1 -> 0 -> -1 -> 0 -> +1 循环）；遇到“0”时保持当前电平不变。

特点：

信号频率极低。对于100Mbps的数据流，MLT-3信号的基频最高仅为31.25 MHz。
这使得信号在双绞线上传输时的辐射衰减较小。

应用：百兆以太网（100BASE-TX）。

8. 4D-PAM5 (四维五级脉冲幅度调制)

核心原理：这是一个复合技术。

PAM5：使用5种电平（-2, -1, 0, +1, +2）进行脉冲幅度调制。
4D：利用4条双绞线同时传输，在四维空间中进行网格编码调制。

特点：

它不仅在物理上传输多电平，还结合了Trellis编码调制（一种结合了编码和调制的技术），在不增加带宽的情况下获得了编码增益。
它在千兆以太网中，在4对线上同时实现全双工传输（每个方向都利用所有线对，通过回波抵消实现）。

应用：千兆以太网（1000BASE-T）。

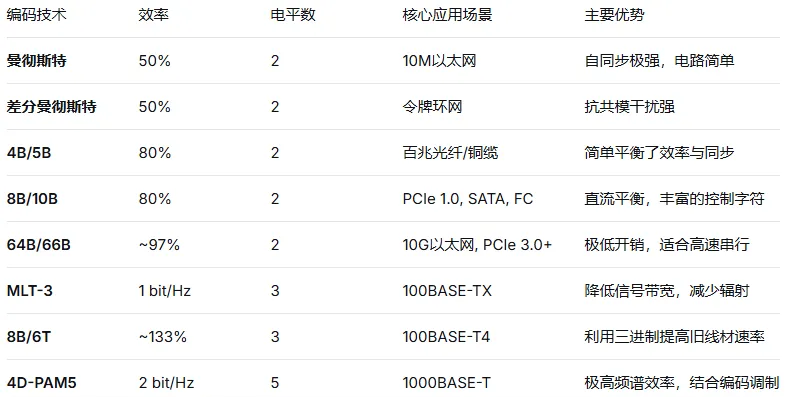

总结与对比

演进趋势：
从早期效率低但实现简单的曼彻斯特，到追求效率提升的8B/10B，再到追求极低开销的64B/66B。而在铜缆双绞线领域，为了在有限带宽内跑出更高速度，技术路线从简单的电平编码（MLT-3）演进到了多电平、多维度的复杂编码（PAM系列，如2.5G/5G/10G以太网使用的PAM4）
