一台盐雾箱，藏着预测金属腐蚀命运的关键
一、盐雾腐蚀加速测试如何浓缩时间？
盐雾测试本质上是通过人工模拟海洋及工业环境中的高盐条件，加速金属腐蚀进程的可靠性试验。其核心原理在于电化学腐蚀机制：当盐雾沉降在金属表面，氯离子穿透氧化层进入金属内部，形成微电池导致电化学腐蚀。同时，溶液中溶解的氧持续促进金属阳极溶解，形成恶性循环。
四大加速因子共同创造了“时间浓缩”效应：
✔ 超高盐浓度：5%氯化钠溶液远超自然环境（尤其内陆）盐分沉降速率。
✔ 恒定高温高湿：35℃箱温配合100%湿度（饱和桶47℃）大幅提升反应速率。
✔ 持续喷雾机制：不断补充腐蚀介质并冲刷保护性腐蚀产物。
✔ 酸性强化（ASS/CASS）：降低pH值至3.1-3.3，成倍提高腐蚀强度。
这些严苛条件的组合，使得实验室24小时的腐蚀量，可能相当于自然环境1-8年的累积效果。但具体加速因子因材料特性和实际环境差异巨大，不能简单换算。
二、四类盐雾试验的腐蚀强度对比

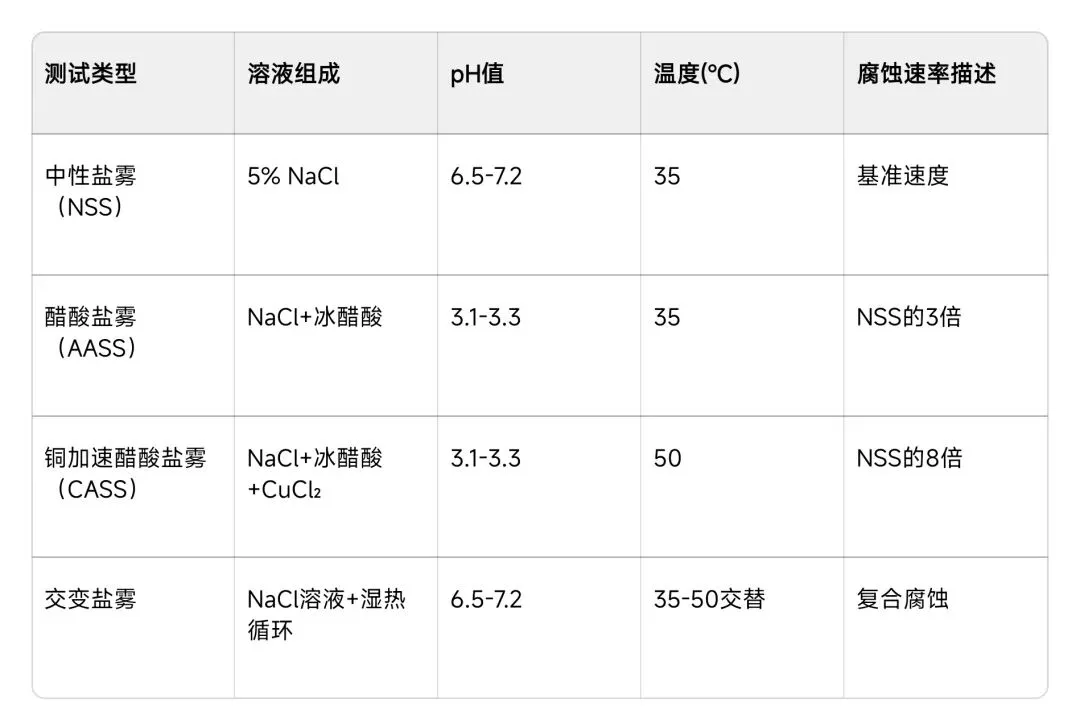

根据溶液成分和测试条件，盐雾测试主要分为四大类型，形成腐蚀强度的梯度体系：
NSS试验作为最基础的应用最广的方法，已成为ISO 9227、ASTM B117、GB/T 10125等国际标准的基准测试。而CASS试验因加入氯化铜并在50℃下运行，成为严酷环境用件的“试金石”。
三、24小时盐雾等效于多少年？
“盐雾测试24小时相当于实际使用多少年？”--这是工程师最常问却最难精准回答的问题。事实上，没有通用换算公式，但可通过加速因子（Acceleration Factor, AF）科学估算：
中性盐雾（NSS）：24小时 ≈ 自然环境1年。
醋酸盐雾（AASS）：24小时 ≈ 自然环境3年。
铜加速醋酸盐雾（CASS）：24小时 ≈ 自然环境8年。
这些数据仅为经验参考值。实际换算需考虑三重关键变量：
✔ 材料特性：比如304不锈钢的耐蚀性远超普通碳钢。
✔ 表面处理工艺：比如三价铬钝化层会使防护性能提升5-8倍。
✔ 使用环境：滨海地区的盐分浓度可达内陆的50倍。
某船舶设备企业通过对比测试发现：在青岛港使用的部件，NSS测试1000小时相当于现场使用3年；而在三亚港因高温高湿，同样测试仅相当于1.8年。
四、盐雾对产品的三重毁灭效应
当盐雾渗透到产品内部，会引发链式腐蚀反应，主要表现在三大效应：
1、腐蚀效应
氯离子（直径仅0.00036μm）穿透保护膜直达金属基体，在缺陷处形成点蚀坑。更危险的是渗入金属内部的盐溶液体积膨胀，产生内部应力，导致保护层鼓泡脱落。
2、电效应
盐雾沉积形成导电层，使原本绝缘的表面电阻下降，造成：
★ 电路板离子迁移短路
★ 继电器触点电阻异常增大
★ 电机绕组绝缘失效
3、物理效应
★ 精密轴承被结晶盐粒卡死
★ 滑动机构因腐蚀产物阻塞
★ 光学镜头表面白浊化

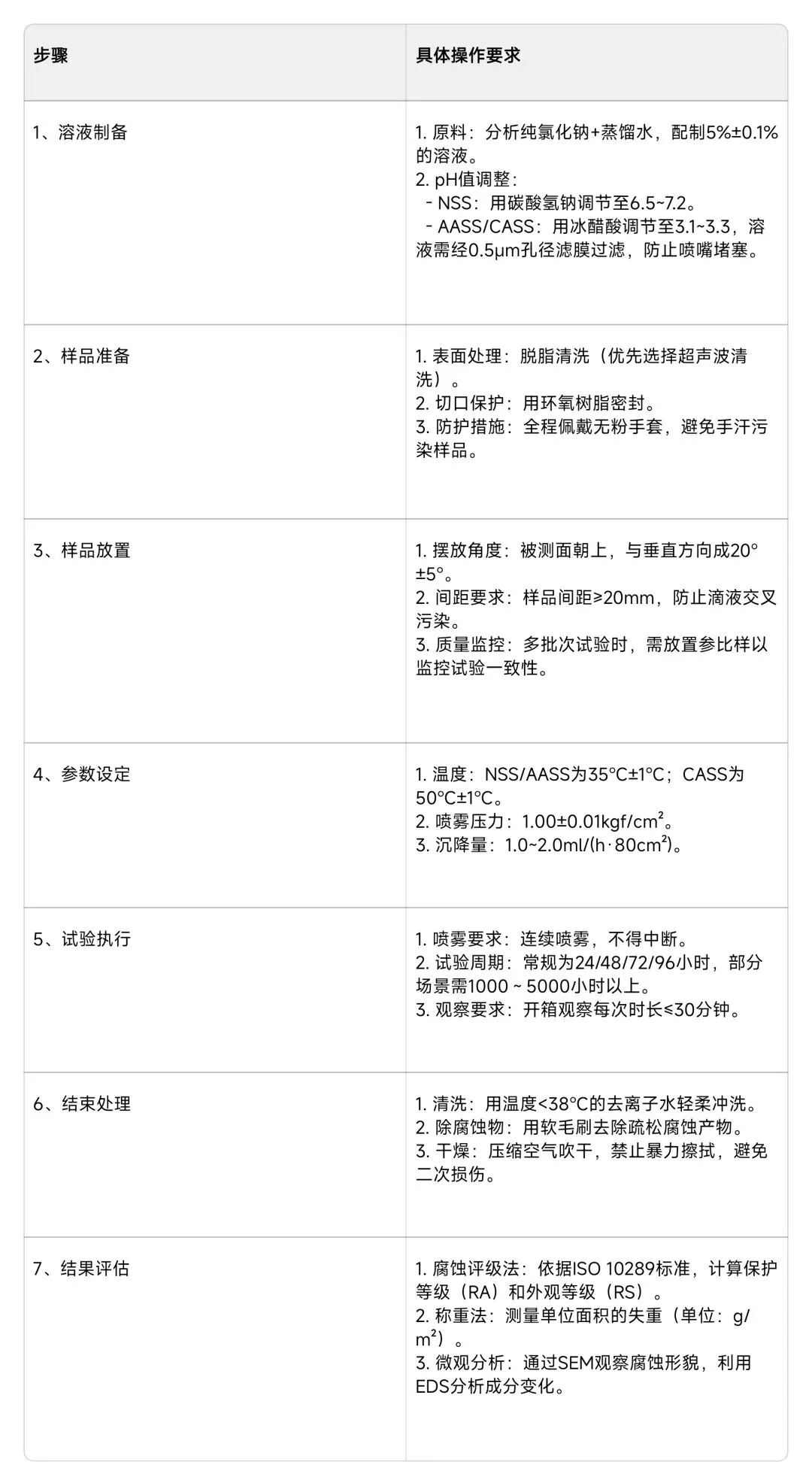

五、七步解锁精准盐雾测试
六、智能预测技术
随着对腐蚀机理的深入理解，循环腐蚀测试（CCT） 正逐步替代传统连续盐雾。通过模拟真实环境中的干湿交替、温度变化，使加速测试与真实服役寿命的关联性提升40%以上。比如采用复合盐雾-湿热-紫外循环试验，模拟高空盐雾侵蚀。
前沿技术突破包括：
✔ 多传感器融合：在样品表面集成电位/湿度/温度传感器，实时监测腐蚀动力学过程。
✔ 数字孪生平台：结合AI算法预测腐蚀发展路径。
✔ 微观原位分析：借助环境扫描电镜观察纳米级腐蚀萌生。
结语
盐雾测试不仅是质量检测工具，更是产品寿命的预言者和设计优化的导航仪。
