导语在上海中考物理试卷中，“探究凸透镜成像规律”是必考的实验大题。很多同学在背诵口诀时头头是道，但一遇到“光屏移哪边”、“像变模糊怎么办”、“蜡烛烧短了怎么调”这类实操问题就丢分。
今天，我们结合上海历年中考真题和最新考纲要求，带你彻底吃透这个核心考点！
一、核心原理：不仅仅是“折射”
凸透镜成像的本质是光的折射。但在考试中，我们需要掌握的是物距 (u)、像距 (v) 与焦距 (f) 之间的动态关系。
🌟 上海考生必背的“三条界线，两种像”

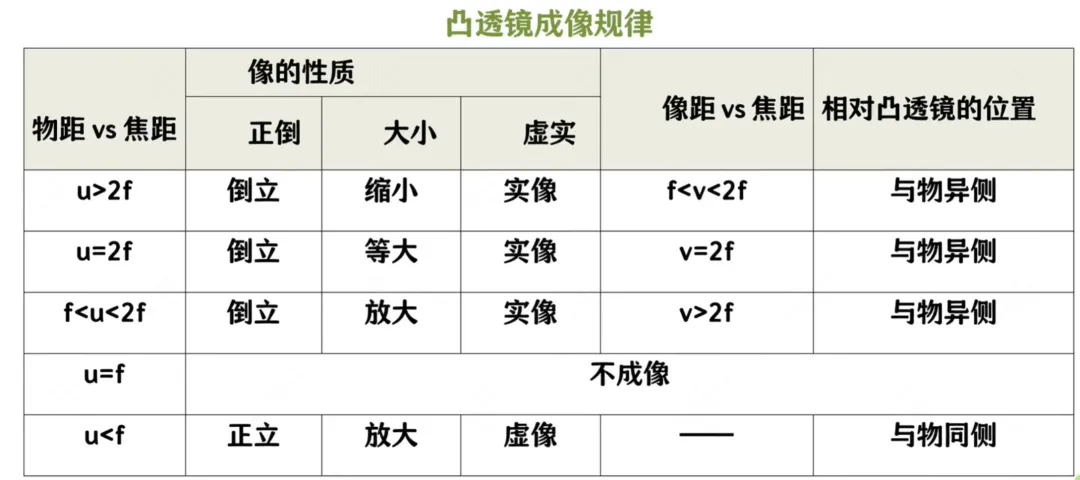

建议家长和孩子保存下表，这是解题的根本依据：

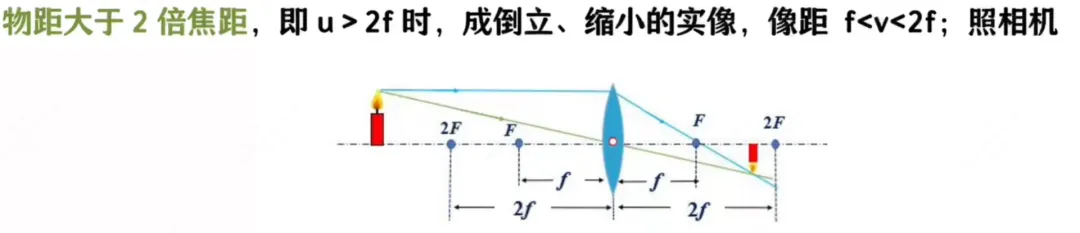

1. 当物距 u > 2f 时
- 成像性质：倒立、缩小、实像
- 像距范围：f < v < 2f
- 典型应用：照相机
- 特征：物远像近像变小

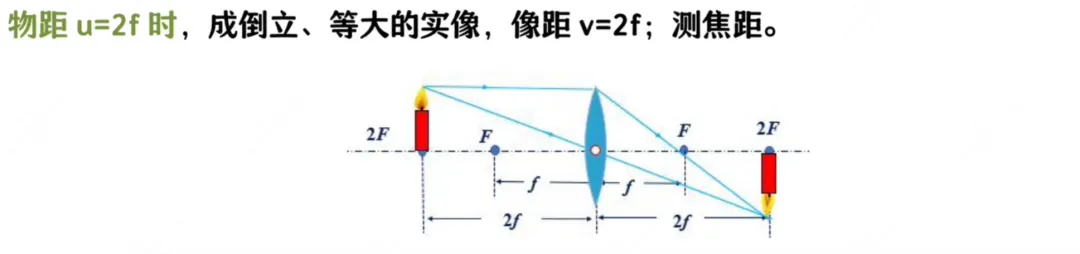

2. 当物距 u = 2f 时
- 成像性质：倒立、等大、实像
- 像距范围：v = 2f
- 典型应用：测焦距、复印机
- 特征：物像等距分界点

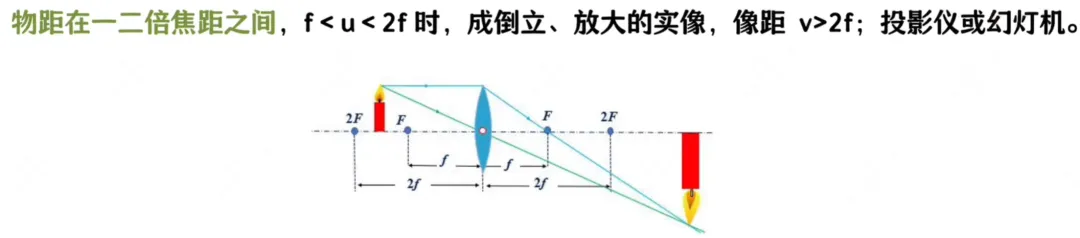

3. 当物距 f < u < 2f 时
- 成像性质：倒立、放大、实像
- 像距范围：v > 2f
- 典型应用：投影仪、幻灯机
- 特征：物近像远像变大
4. 当物距 u = f 时
- 成像性质：不成像
- 典型应用：平行光源
- 特征：获平行光的关键
5. 当物距 u < f 时
- 成像性质：正立、放大、虚像
- 像距范围：像与物在同侧
- 典型应用：放大镜
- 特征：光屏接不到，只能用眼看
💡 记忆口诀
一倍焦距分虚实，二倍焦距分大小；
实像异侧倒立看，虚像同侧正立瞧；
成实像：物近像远像变大，物远像近像变小；
成虚像：物体越靠近焦点，像越大。
二、实验实操：上海中考的“坑”都在这！
上海中考物理非常注重实验过程的严谨性。以下是阅卷老师最爱扣分的细节，请务必避雷！
1️⃣ 实验前的“共轴调节”
- 操作：点燃蜡烛后，必须调整烛焰、凸透镜、光屏三者的中心大致在同一高度。
- 目的：确保像能成在光屏的中央。
- 经典考题：
- 问：随着蜡烛燃烧变短，光屏上的像会向哪个方向移动？
- 答：向上移动。（因为过光心的光线传播方向不变，烛焰下移，像就上移）。
- 问：此时如何调节才能让像回到光屏中央？
- 答：可以将光屏向上移，或者将凸透镜向下移，或者将蜡烛向上移。（三者选其一即可）。
2️⃣ 焦距的测量（粗测法）
- 方法：让平行光（如太阳光）正对凸透镜照射，移动光屏直到出现最小、最亮的光斑。
- 注意：光斑到透镜光心的距离即为焦距 f。
- 易错点：如果光斑不是最小最亮，测出的距离就不是焦距！
3️⃣ “光屏上找不到像”的三大原因如果在实验中无论怎么移动光屏都看不到像，通常是以下三种情况：
- 物距小于或等于焦距 (u ≤ f)：成虚像或不成像，光屏接不到。
- 三心不等高：像成在了光屏的上方或下方，没落在光屏范围内。
- 像距太大：物距略大于焦距时，像距非常大，超出了光具座的长度，光屏移不到那么远。
三、动态变化规律：解题神器
这是上海中考选择题和填空题的高频考点！请牢记以下逻辑链条：
📈 场景 A：成实像时 (u > f)口诀：物近像远像变大
- 当蜡烛靠近透镜（u 减小） → 光屏必须远离透镜（v 增大）才能接收到清晰的像 → 像的大小变大。
- 应用题举例：
- 照相时：想拍全身照（像变小），人就要远离相机（物距增大），镜头要后缩（像距减小）。
- 投影时：想让屏幕上的字更大，投影仪要远离屏幕（像距增大），同时镜头要下调靠近投影片（物距减小）。
📉 场景 B：成虚像时 (u < f)口诀：物近像近像变小
- 当物体靠近透镜，虚像也靠近透镜，且像变小（虽然还是放大的，但倍数减小）。
- 注意：虚像不能用光屏承接，只能透过透镜用眼睛观察。
四、真题演练·上海风格
【模拟真题】某小组在做“探究凸透镜成像规律”实验时，选用焦距为 10cm 的凸透镜。
- 当蜡烛距透镜 25cm 时，移动光屏，可在光屏上得到一个倒立、______（选填“放大”或“缩小”）的实像。生活中______就是利用这一原理制成的。
- 保持透镜位置不变，将蜡烛移至距透镜 15cm 处，为了在光屏上再次得到清晰的像，应将光屏向______（选填“左”或“右”）移动。此时像的大小比原来______。
- 若用手指指尖触摸到了凸透镜的上半部分，光屏上的像会______（选填“消失”、“变暗”或“只剩一半”）。
✅ 答案与解析
- 缩小；照相机。（u=25 > 2f=20，成缩小实像）
- 右；变大。（物距从 25 减到 15，处于 f 和 2f 之间，根据“物近像远像变大”，像距要变大，光屏向右移）。
- 变暗。（这是一个超级易错点！挡住透镜一部分，剩余部分仍能折射光线成像，只是汇聚的光线少了，所以像完整但变暗）。
五、备考小贴士
- 单位统一：计算时注意 cm 和 m 的换算，虽然初中物理通常用 cm，但要看清题目要求。
- 作图规范：如果考到光路图，记得画三条特殊光线（平行主光轴、过光心、过焦点），实线画光线，虚线画反向延长线，箭头方向别搞反！
- 替换光源：现在的上海考题喜欢用“F”形 LED 灯代替蜡烛。优点是：亮度稳定、形状规则（容易判断倒立/左右颠倒）、环保安全。做题时要注意“F”倒立后是上下颠倒、左右也颠倒的！
结语凸透镜成像不仅是光学的基础，更是连接生活科技（手机摄像头、显微镜、望远镜）的桥梁。掌握了今天的“动态规律”和“实验细节”，这道中考必得分的大题你就稳了！
