学年宝山区一模（3月）试卷物理部分
物理部分
一、选择题（共 12 分）下列各题均只有一个正确选项，请将正确选项的代号用 2B 铅笔填涂在答题纸的相应位置。更改答案时，用橡皮擦去，重新填涂。
1. 以“安培”为单位的物理量是（ ）
A. 电荷量B. 电流C. 电压D. 电阻
2. 菜刀的刀刃磨得很锋利，是为了
A. 增大压力B. 减小压力C. 增大压强D. 减小压强
3. 人们常说“石头比棉花重”，这句话的含义是指（ ）
A. 石头的质量比棉花大B. 石头的重力比棉花大
C. 石头
体积比棉花大D. 石头的密度比棉花大
4. 下列算式正确
是（ ）
A. 2 伏×5 安=10 欧B. 5 瓦×10 秒=50 度
C. 3 伏×4 安×5 秒=60 焦D. 5 库×2 秒=10 安

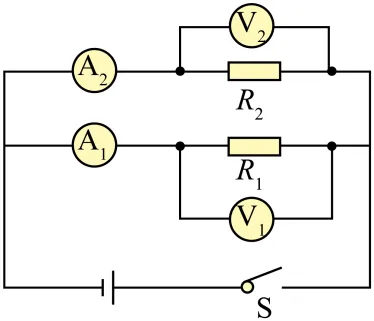

5. 在图示电路中，闭合开关 S，下列判断正确的是（ ）
A. 电流表 A1、A2的示数一定相等B. 电压表 V1、V2的示数一定相等
C. 电流表 A1、A2 的示数一定不相等D. 电压表 V1、V2的示数一定不相等

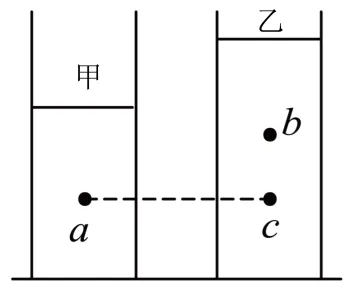

6. 如图所示，在甲、乙两个完全相同的容器中，分别盛有质量相等的水和酒精（已知ρ水>ρ酒），其中a 、b两点到液面的距离相同，a、c 两点到容器底部的距离相同。则下列说法，正确的是（ ）
A. 甲容器中是酒精，乙容器中是水；a点压强一定小于c点压强
B. 甲容器中是酒精，乙容器中是水；a点压强一定小于b点压强
C. 甲容器中是水，乙容器中是酒精； a 点压强一定大于 c点压强
D. 甲容器中是水，乙容器中是酒精；a点压强一定大于b点压强
二、填空题（共 25 分）请将结果填入答题纸的相应位置。
7. 上海家庭照明电路的电压为______伏；电视机与电灯之间是______的（选填 “并联”或“串联”）；家用______表是测量家庭消耗电能的仪表。
8. 意大利科学家______（选填“托里拆利”或“帕斯卡”）首先测定了大气压强的值；海拔高度越高，空气越______（选填“稠密”或“稀薄”），大气压强就越______（选填“大”或“小”）。
9. 当导体两端的电压为6伏时，10秒内通过该导体横截面的电荷量为20库，则通过该导体的电流为______安，该导体的电阻为______欧；若将该导体两端电压调整为12伏，其电阻为______欧。
10. 潜水艇下潜到水面下方 10 米处，受到水的压强为______帕。若潜水艇继续下潜，受到的压强将______，受到的浮力将______。（后两空选填“变大”“不变”或 “变小”）
11. 在图示电路中，电源电压保持不变。闭合开关 S后，当滑动变阻器R1的滑片P向右滑动的过程中，电流表A1的示数______，电流表A的示数与电流表A1的示数的差值______，电流表A的示数与电流表A1的示数的比值______。（均选填“变大”“不变”或“变小”）

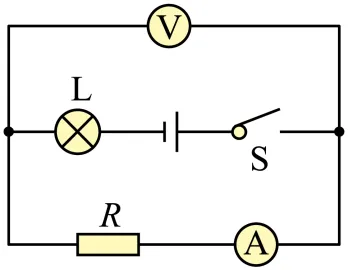

12. 在图示电路中，电源电压U0保持不变。闭合开关S，发现只有一个电表的示数发生变化。已知电路中仅有一处故障，且只发生在灯L或电阻R上。根据以上信息，写出闭合开关S后，小灯L的发光情况、电压表V的示数及相对应的故障。
13. 如图（a）所示是电子天平
结构原理图，它是由几个部分构成的电路：电源（电压保持不变）、定值电阻R0、压力电阻R（电阻值会随所受压力大小发生变化的可变电阻）、托盘、质量显示仪表M（实质是一只电流表）、开关。使用时，闭合开关，当托盘上所放物体的质量越大，仪表M的指针向右偏转的角度也越大。
（1）由上述信息可知：压力电阻R所受的压力越大，通过它的电流越______，其阻值越______；（均选填“大”或“小”）
（2）若用一只电压表作为质量显示仪表M并联在电路中，如图（b）所示。则此质量显示仪表的“0（千克）”刻度线位于表盘的_______（选填“左”或“右”）端。理由是______。
三、作图题（共 4 分）请将图直接画在答题纸的相应位置，作图必须使用 2B 铅笔。
14. 漂浮在水面上重为6牛的小球，用力的图示法在图中画出小球受到的浮力F浮．

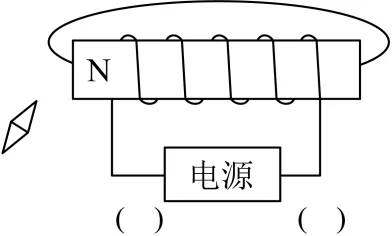

15. 在图中根据通电螺线管
N 极，标出磁感线方向，电源的正、负极和小磁针的 N 极。
四、综合题（本大题共 5 题，共 29 分）第 16~19 题作答需写出解答过程。
16. 木块浸在水中，排开水的体积为1×103m3，求木块所受浮力F浮的大小。

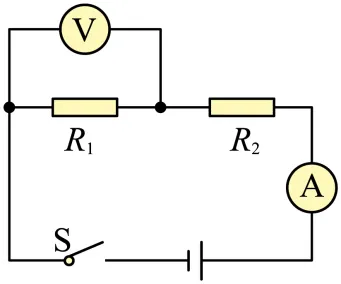

17. 在图示电路中，电阻R2的阻值为20欧。闭合开关S后，电流表A的示数为0.4安，电压表V的示数为4伏。求：
（1）电阻R1
阻值；
（2）电源电压U。

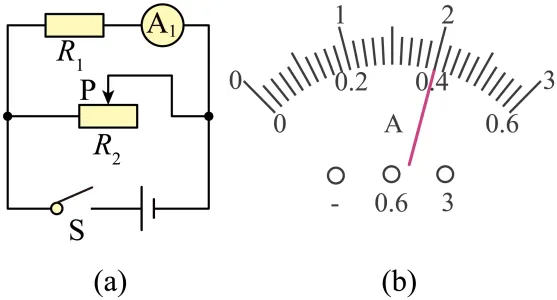

18. 在图（a）电路中，电源电压6伏且保持不变，电阻R1的阻值为20欧，滑动变阻器R2上标有“50Ω 1.8A”字样。闭合开关S，电路正常工作。
（1）求电流表A1的示数I1；
（2）若在电路中再串联一只电流表A，其示数如图（b）所示，求此时滑动变阻器连入电路的阻值R2。
19. 一个底面积为1×10-2米2的足够高轻质薄壁圆柱形容器放在水平地面上，内盛有0.1米深的水，求：
（1）容器中水的质量m水；
（2）水对容器底部的压强p；
（3）继续加入一定量的水，容器对桌面的压强为p1。再将一个物体A放入水中，当物体A静止时，水对容器底部的压强变为p2，容器对桌面的压强为p3。
①若物体A漂浮在水面上，试计算说明物体A的密度ρA<ρ水；
②若物体A浸没在水中，试求物体A的密度ρA（请用p1、p2、p3、ρ水表示）。

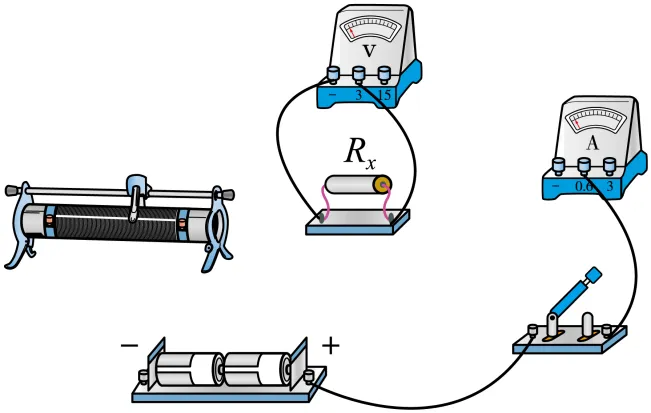

20. 小宝同学做“用电流表、电压表测电阻”实验，电源电压为3伏且保持不变，滑动变阻器标有“5Ω3A”字样。
①用笔线代替导线，将图示的电路连接完整（要求滑片位于阻值最大处）；______
②闭合开关S后，电流表的示数为0.3安，电压表的示数为1.5伏，则待测电阻Rx阻值为______欧；
③小宝同学继续用图示电路做“测定小灯泡的电功率”实验。他用额定电压为“2.2V”和“2.5V”中的一个待测小灯直接替换掉待测电阻Rx ，闭合开关 S后，移动滑动变阻器的滑片，发现滑片在中点附近某位置时，小灯正常发光，此时电流表的示数为0.3安，则该实验中所用小灯泡的额定功率为______瓦（请通过计算说明）。
