一、实验器材
电源、开关、定值电阻、滑动变阻器、电压表、电流表及导线若干

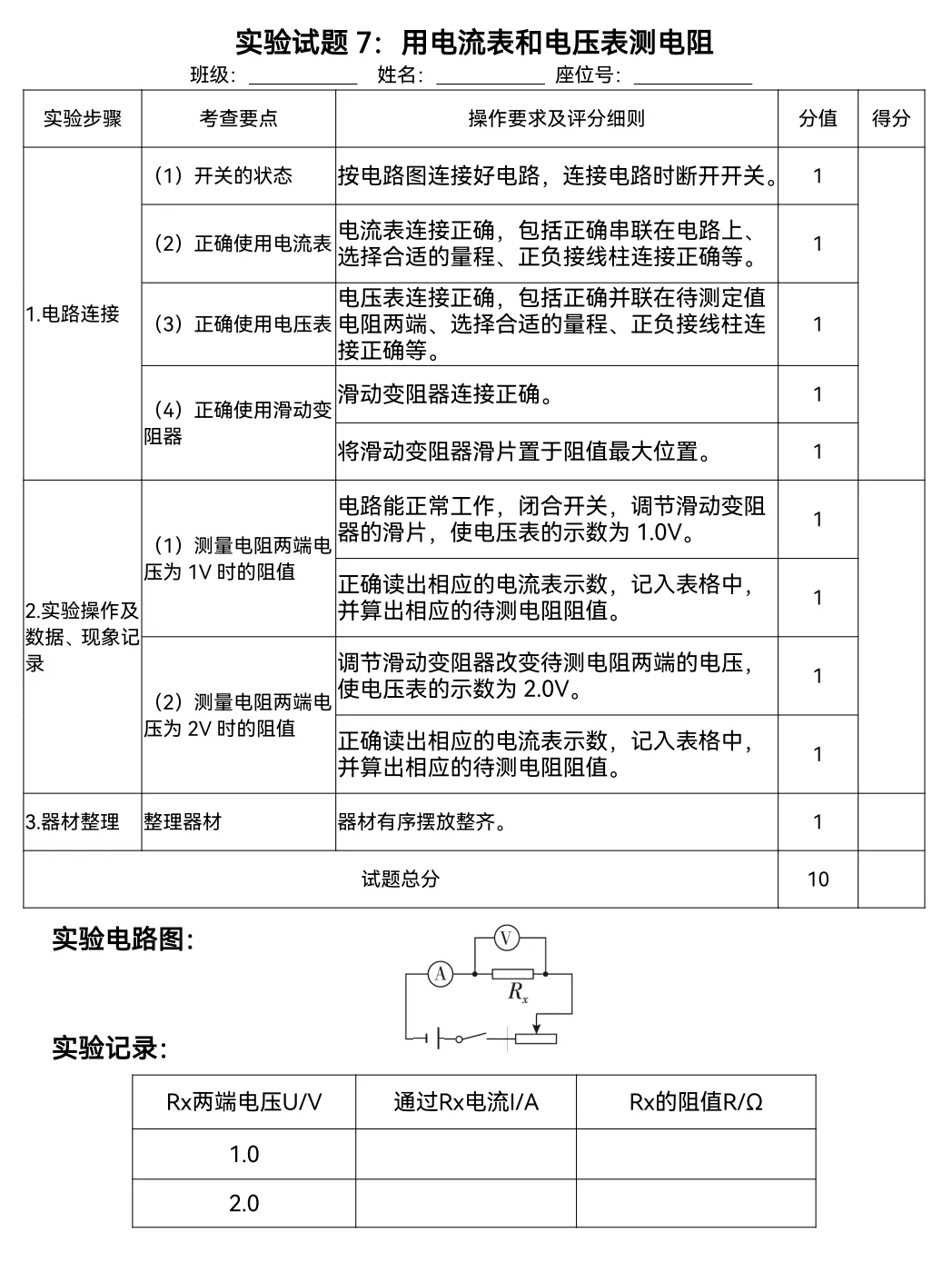

二、实验步骤与记录表格
三、实验操作视频
已关注
关注
重播 分享 赞
四、实验易错点总结
1
易错点
滑动变阻器没有按照“一上一下”的正确接法连接
2
产生问题
闭合开关后移动滑片无法改变电压表或电流表示数
3

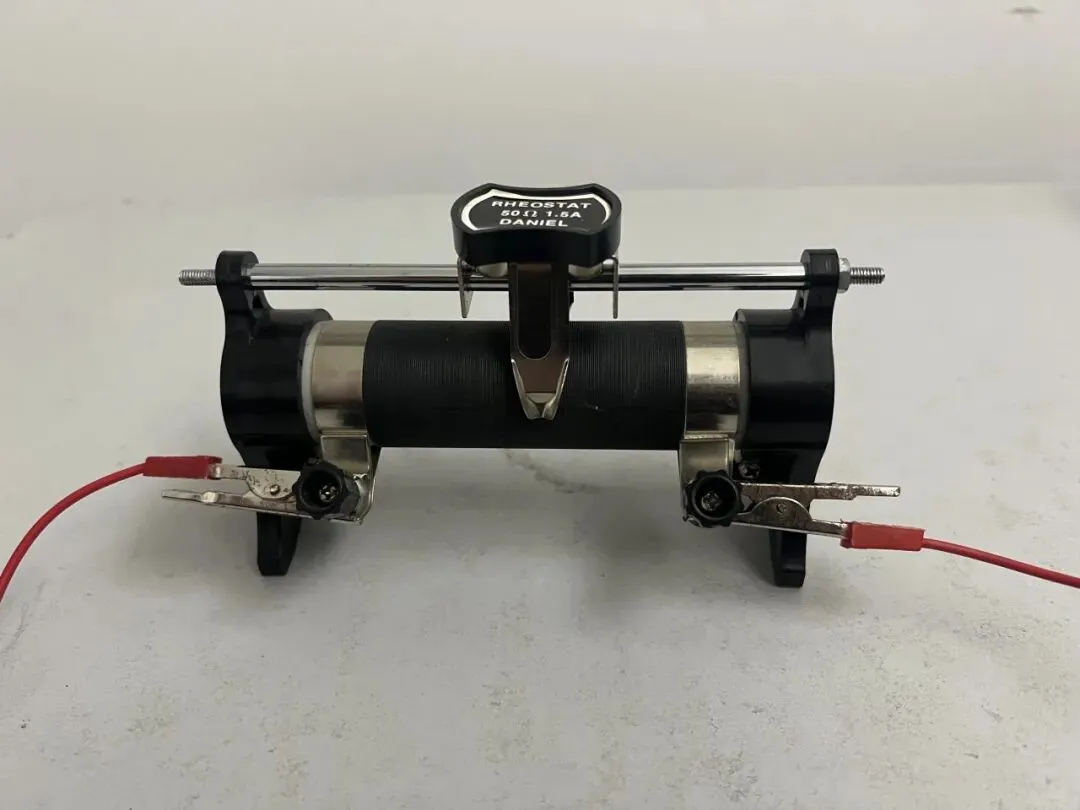

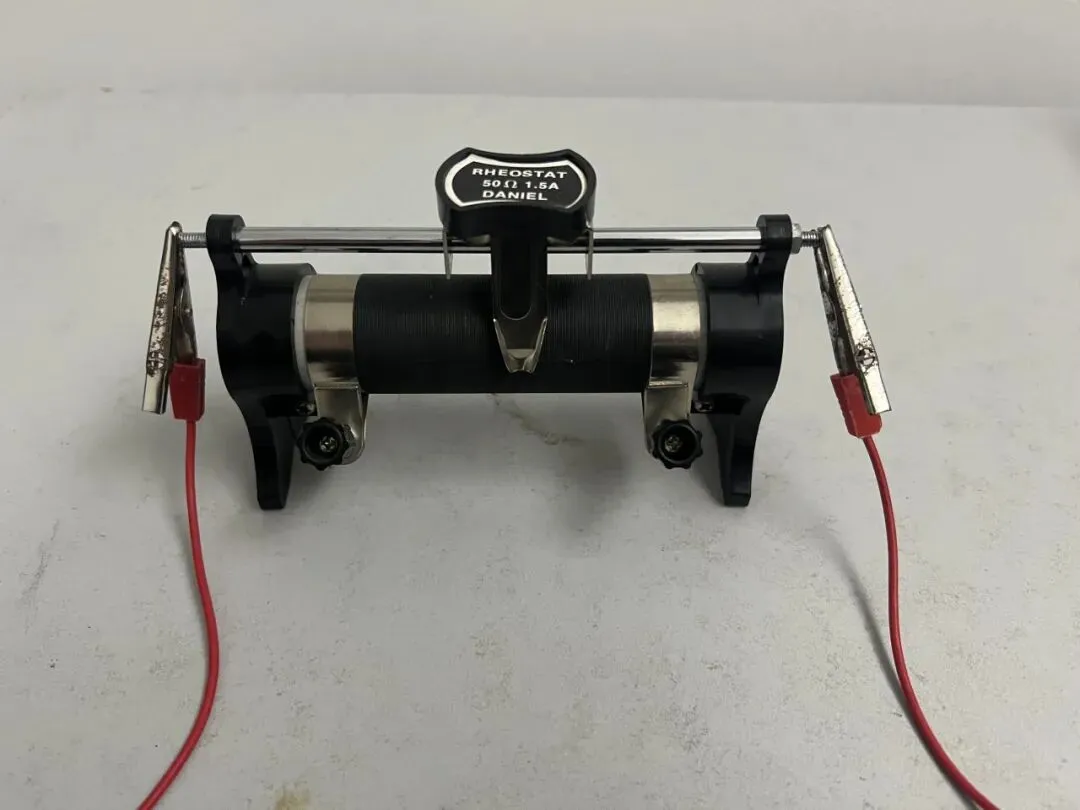

错误示范示意图
4

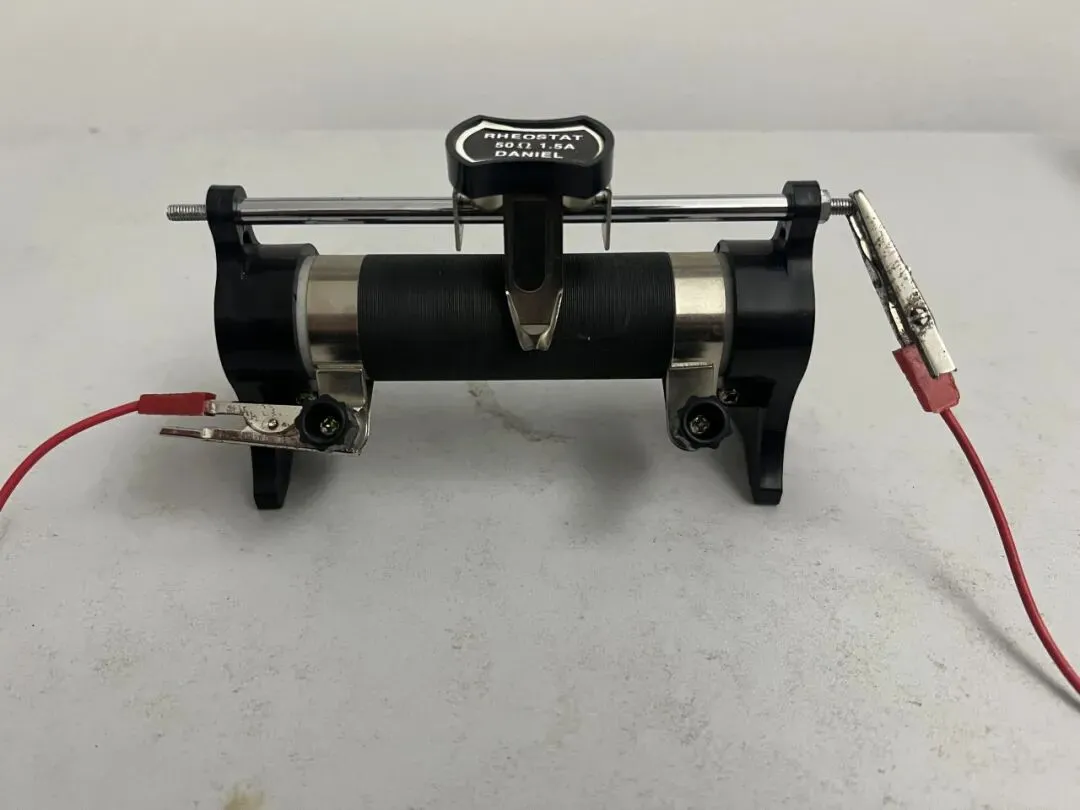

正确示范示意图

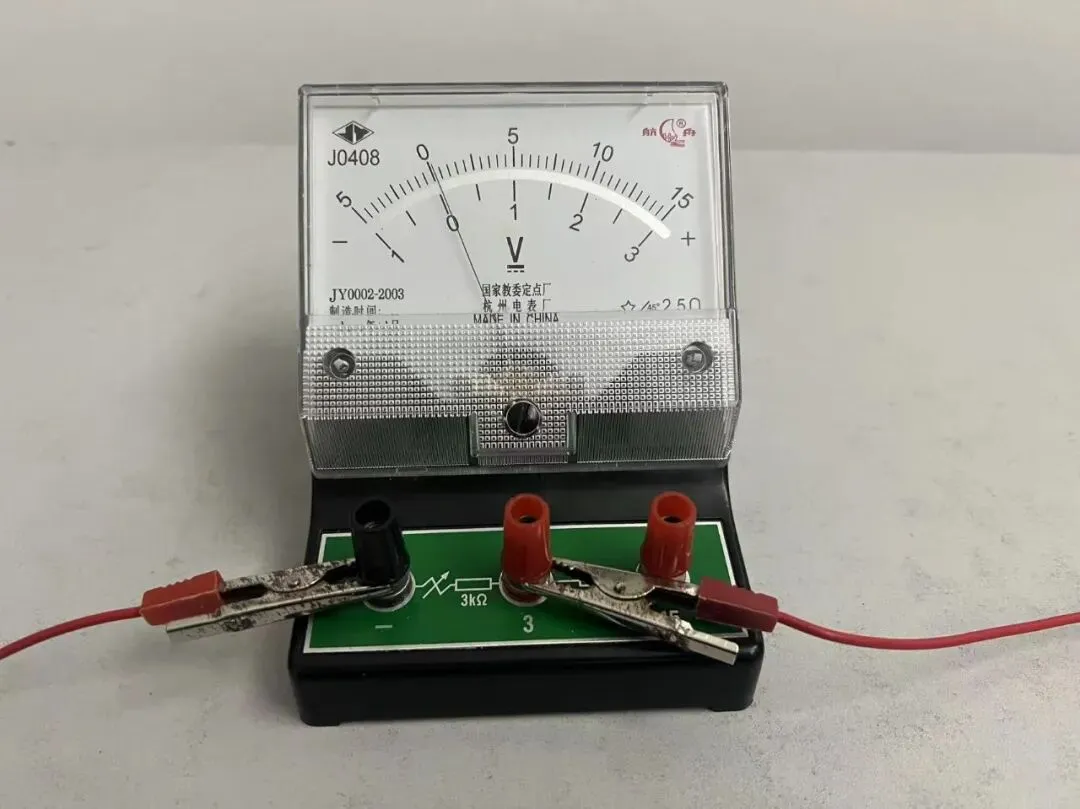

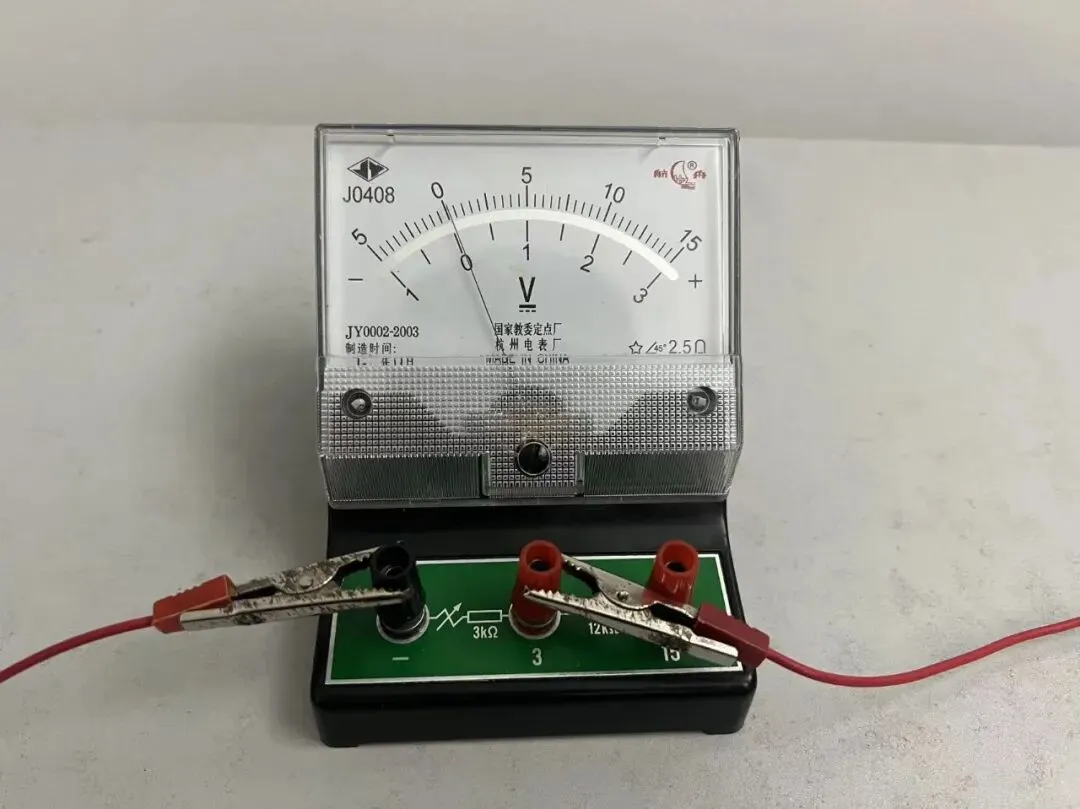

1
易错点

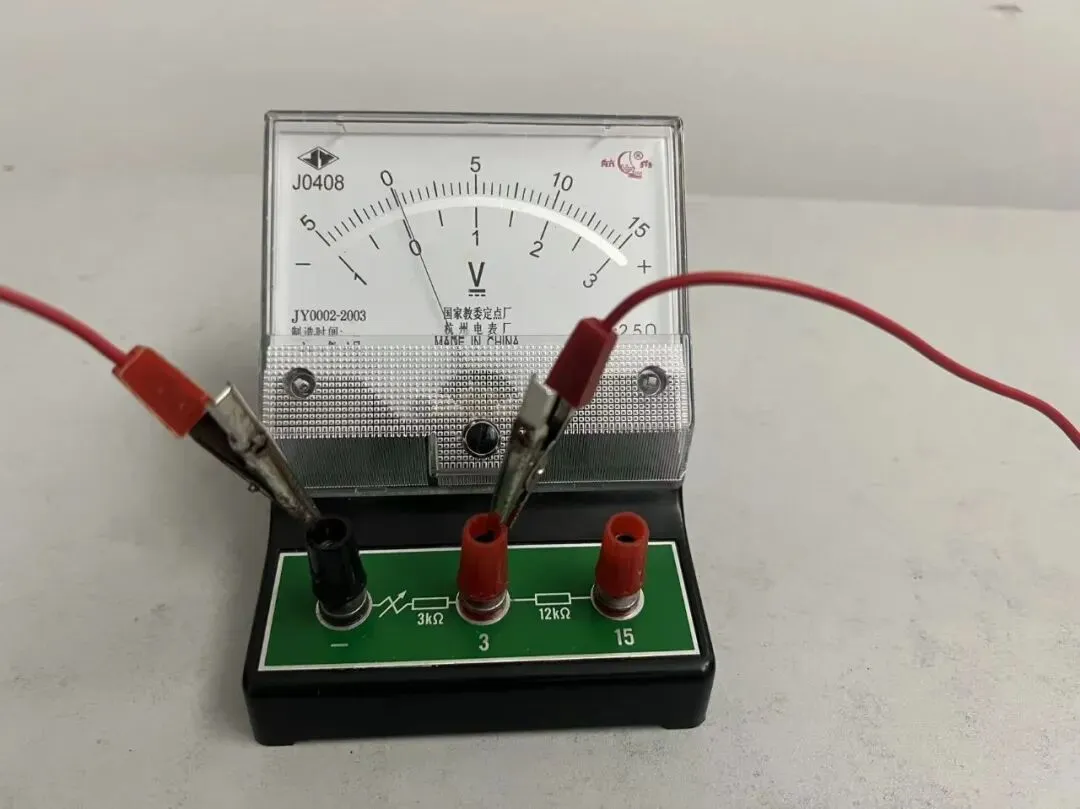

鳄鱼夹没有夹在元件接线柱的金属部分
2
产生问题
闭合开关后，电流表或电压表没有示数
3
错误示范示意图
4
正确示范示意图

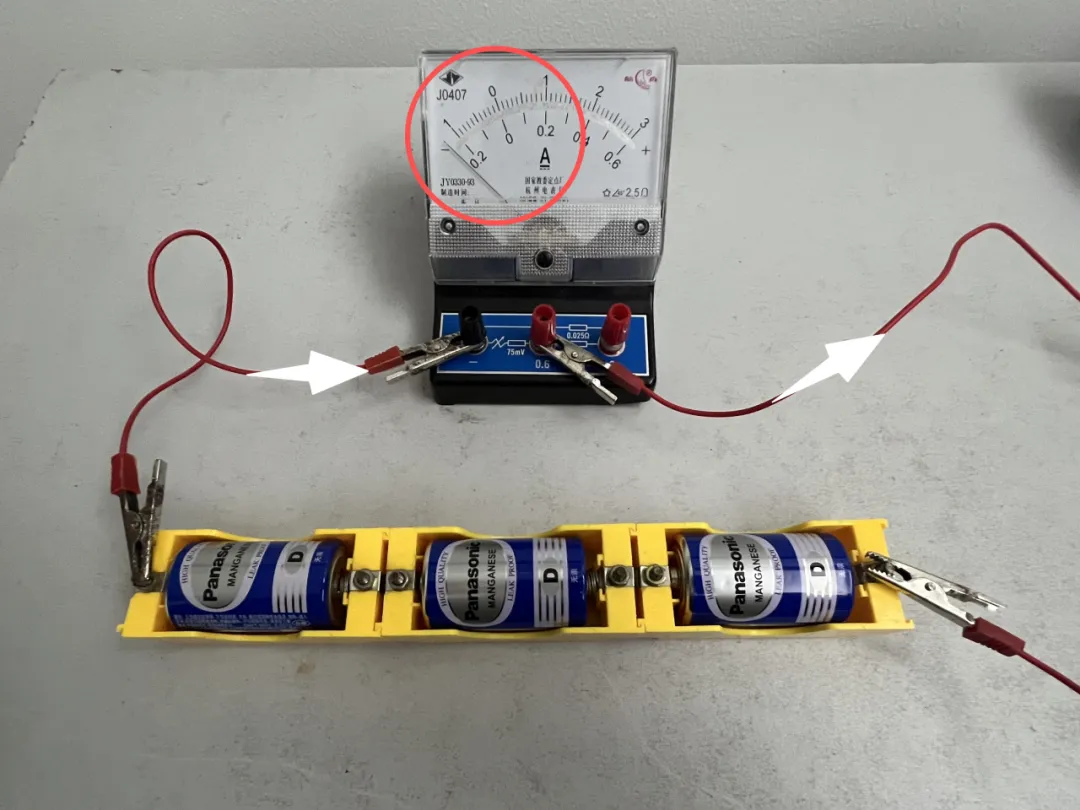

1
易错点

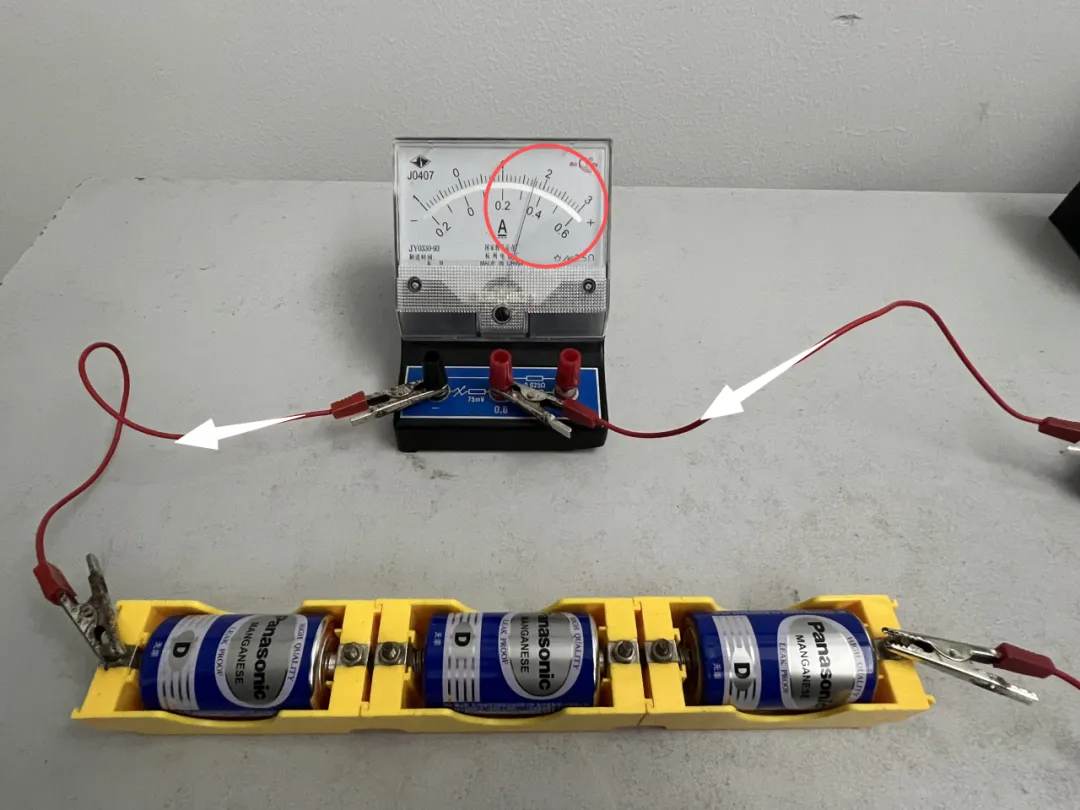

电流表或电压表没有按照“正进负出”的正确接法连接
2
产生问题
闭合开关后，电流表或电压表示数会反偏
3
错误示范示意图
4
正确示范示意图
1
易错点
闭合开关前没有把滑片移到阻值最大处
2
产生问题
闭合开关后可能损坏电流表、电压表等元件
3

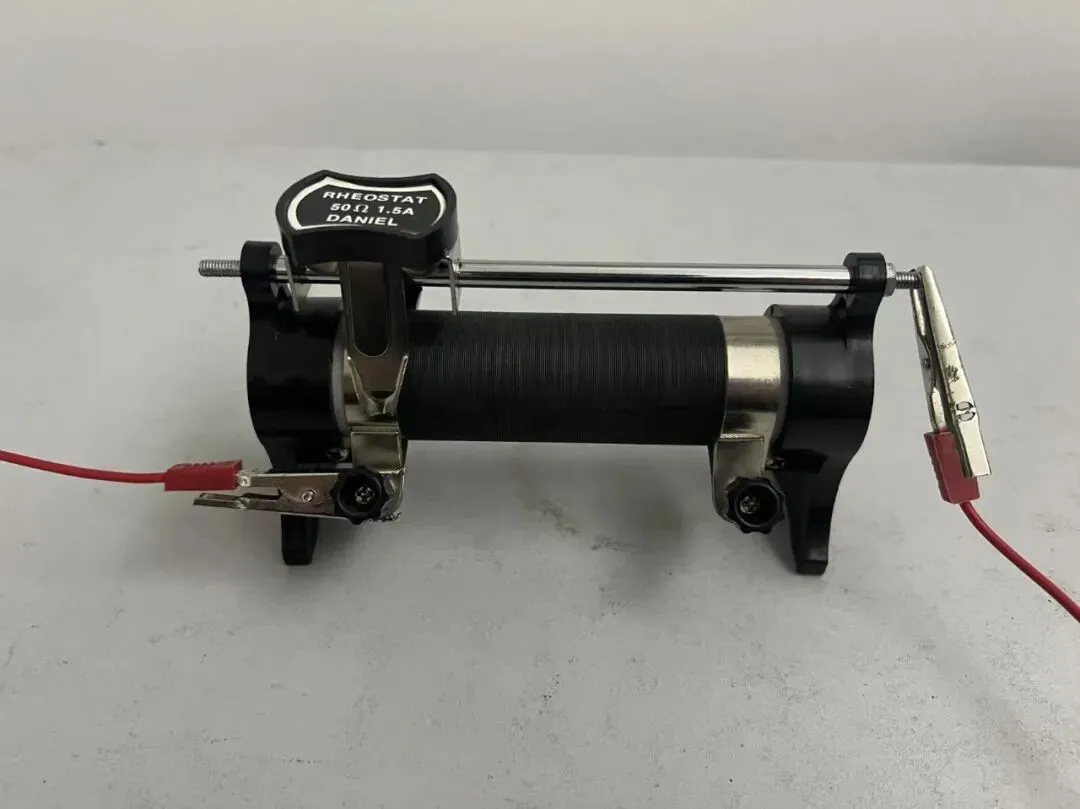

错误示范示意图
4

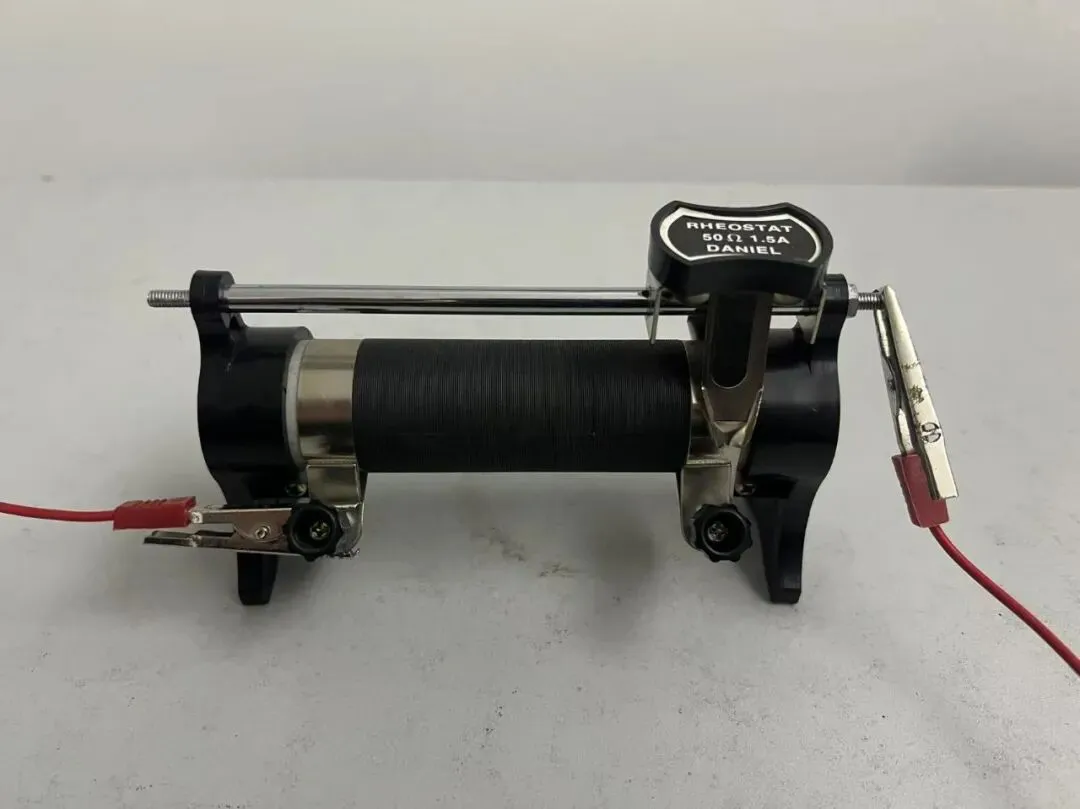

正确示范示意图
五、实验常见问题及解决方法
1
问题现象
闭合开关两表均无示数，移动滑片后两表示数均不改变
2
原因分析
定值电阻外部（电源、开关、电流表或滑动变阻器）等接线处出现断路情况
3
解决方法
重新检查以上各处接线（注意鳄鱼夹要夹在接线柱金属部分）
4
正确示范视频
已关注
关注
重播 分享 赞
1
问题现象
闭合开关，调节滑动变阻器，电压表或电流表示数很小
2
原因分析
电压表或电流表选用了大量程
3
解决方法
电压表或电流表改用小量程（所有电学实验两表均用小量程）
4
正确示范视频
已关注
关注
重播 分享 赞
1
问题现象
闭合开关电流表示数为零，电压表示数接近电源电压，移动滑片两表示数均不改变
2
原因分析
定值电阻接线松动（定值电阻断路概率较低）
3
解决方法
接紧定值电阻接线柱
4
正确示范视频
已关注
关注
重播 分享 赞
1
问题现象
闭合开关电压表示数为零，电流表有示数，移动滑片电流表示数改变，电压表依旧无示数
2
原因分析
电压表接线松动（定值电阻短路概率较低）
3
解决方法
接紧电压表接线柱
4
正确示范视频
已关注
关注
重播 分享 赞
金平区初中物理教师工作室
供稿 ：余昂懋
编辑 ：张庄敏
审核 ：余昂懋
