【中考物理】每日一练1.16

明和小华分别设计实验测量阻值约为10~15Ω的定值电阻R_x的阻值。

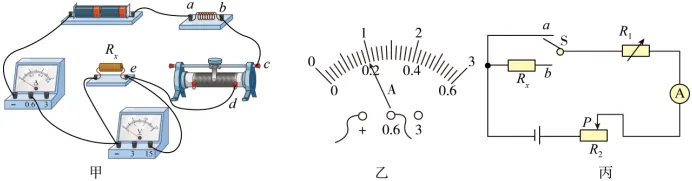

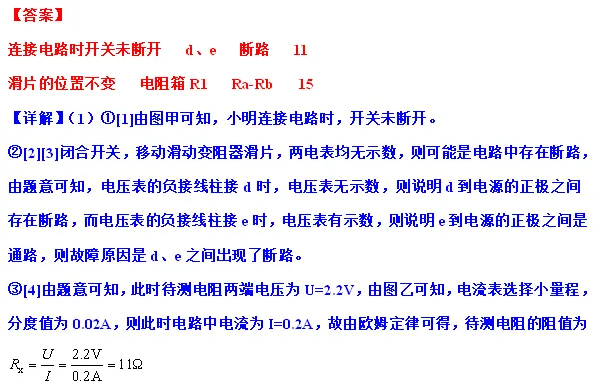

（1）如图甲是小明刚连接完成的实验电路图，其中电源电压恒为3V，滑动变阻器最大阻值为20Ω。

①小明连接电路时存在的错误或不妥有______（说出一点即可）；

②改正电路后，闭合开关，移动滑动变阻器滑片，两电表均无示数，小明另找来一只完好的电压表，他将电压表的正接线柱接电源正极，负接线柱依次试触a、b、c、d、e各接线柱，当接触到e时，检查的电压表开始有示数且为3V，但原来的两电表示数仍为0，则故障原因是接线柱______间出现了______（短路/断路）；

③故障排除后，正确操作实验器材，移动滑片，当电压表示数为2.2V时，电流表示数如图乙所示，则待测电阻R_x=______Ω；

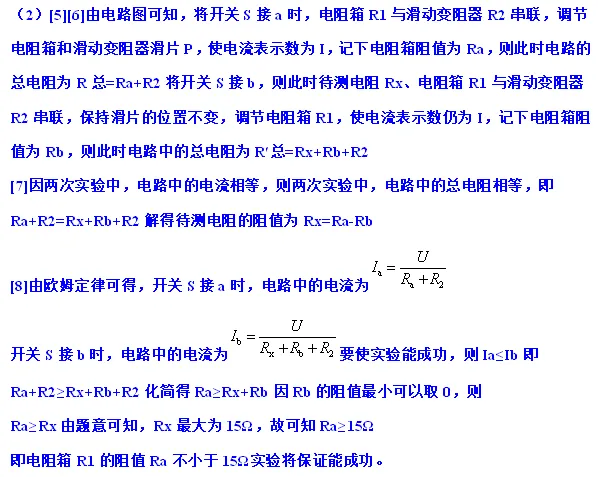

（2）如图丙是小华设计的测R_x阻值的实验电路图，图中R₁为阻值范围为0~99Ω的电阻箱，R₂为滑动变阻器，其设计意图是仅利用电阻箱的读数测量出R_x的阻值，操作步骤是：

第一步：将开关S接a，调节电阻箱和滑动变阻器滑片P，使电流表示数为I，记下电阻箱阻值为R_a；

第二步：将开关S接b，保持______不变，调节______，使电流表示数仍为I，记下电阻箱阻值为R_b；

第三步：计算定值电阻R_x的阻值R_x=______；

小华在实验中发现，当开关接b后，无论怎样调电阻箱的阻值，电流表的示数都明显小于I，致使无法测量R_x的阻值，小明帮助小华分析原因，他认为实验不成功是由于小华第一步操作中电阻箱R₁的阻值R_a选择不当造成的，如果电阻箱R₁的阻值R_a不小于______Ω实验将保证能成功，或开关S先接b再接a其余操作不变实验也能成功。

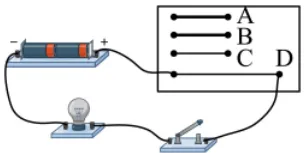

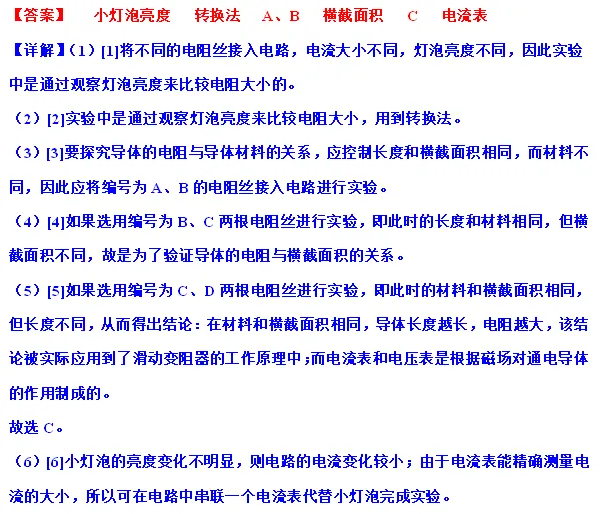

“探究影响导体电阻大小的因素”的实验装置如图所示，在实验中使用四根电阻丝，其材料规格如下表所示。

（1）实验中通过观察___________比较电阻丝电阻的大小；

（2）实验中采用的研究方法是控制变量法和___________；

（3）分别将编号为___________的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的材料有关；

（4）分别将编号为B、C的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的___________有关；

（5）分别将编号为C、D的电阻丝接入电路进行实验，其得到的实验结论被实际应用到了___________的工作原理中；

A．电压表

B．电流表

C．滑动变阻器

（6）实验过程中某小组同学更换电阻丝后发现小灯泡亮度变化不明显，可用___________代替小灯泡完成实验。
