【中考物理】每日一练1.15

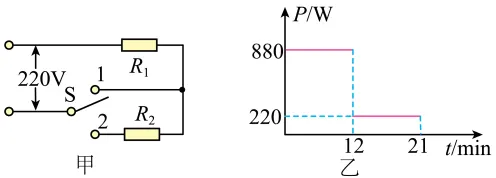

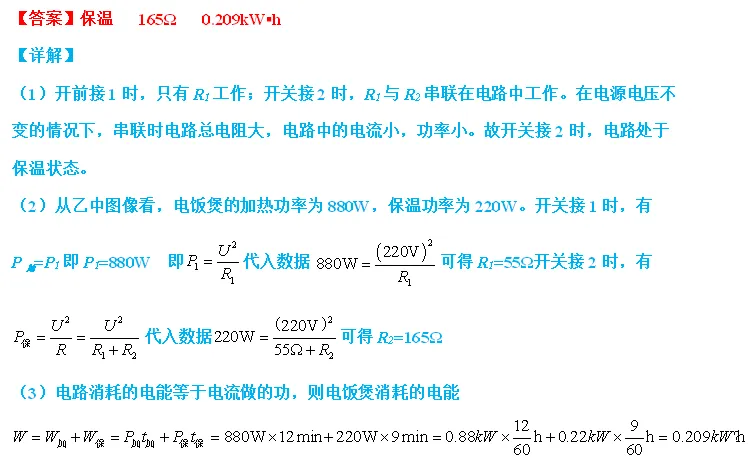

某型号电饭煲有加热和保温两个挡位，如图甲所示为其内部电路原理图，图乙是该电饭煲在一次工作中电功率与时间的关系图像；

（1）当开关S与触点2相接时，电饭煲处于______（选填“保温”或“加热”）状态；

（2）计算R₂的阻值；

（3）在这次工作中，电饭煲共消耗了多少kW•h的电能？

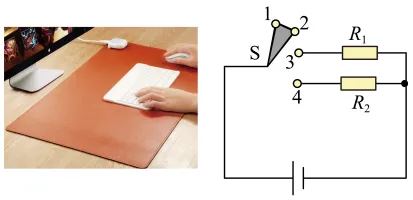

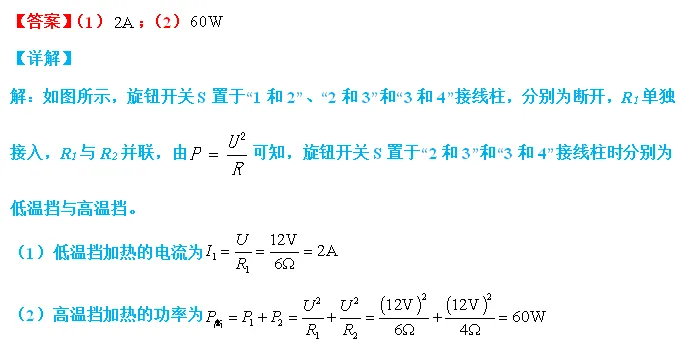

越来越多的人们在使用电热桌垫，如图。好奇的小东同学很想知道它的发热原理，查看说明书后发现：该电热桌垫由12V电源供电，发热部分由两根电热丝R₁、R₂组成，设计低温、高温两挡，内部简化电路图如图所示，旋钮开关S可置于“1和2”、“2和3”或“3和4”接线柱，已知R₁的阻值为6，R₂的阻值为4。求：

（1）低温挡加热的电流；

（2）高温挡加热的功率。
