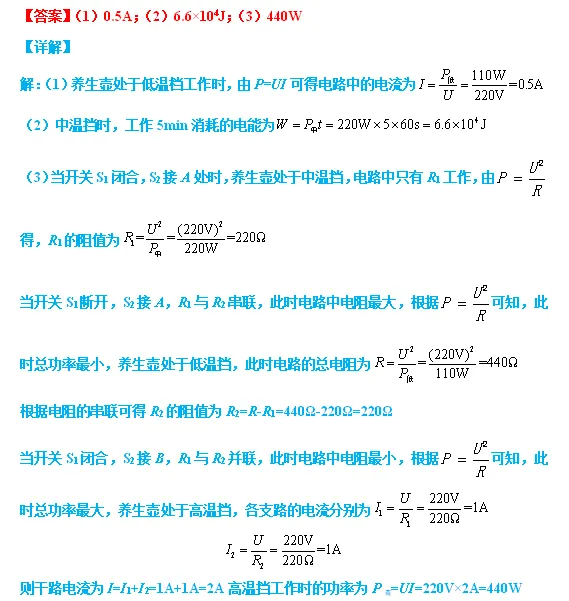

如图甲所示是一只多功能养生壶，类似于电水壶。某品牌养生壶简化电路图如图乙所示，部分数据如表。求：

（1）养生壶处于低温挡工作时，电路中的电流大小；

（2）当开关S₁闭合，S₂接A处，养生壶处于中温挡时，工作5min消耗的电能；

（3）养生壶处于高温挡工作时的功率。

某实验小组探究电流与电压和电阻的关系。实验中电源电压恒为3V，滑动变阻器最大阻值为20Ω。

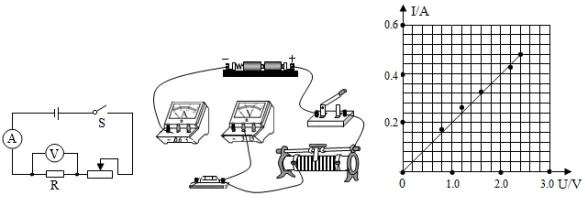

（1）他们先用的5Ω定值电阻探究电流与电压的关系，实验电路图如图所示。

①按电路图链接好实物图______。

②连接完毕后，闭合开关前，滑动变阻器滑片置于______端；

③检查完毕后，闭合开关，调节滑动变阻器，记录了5组数据。并根据描出的5个数据点画出定值电阻的I-U图象。分析I-U图象可得出结论：在电阻一定时，______；

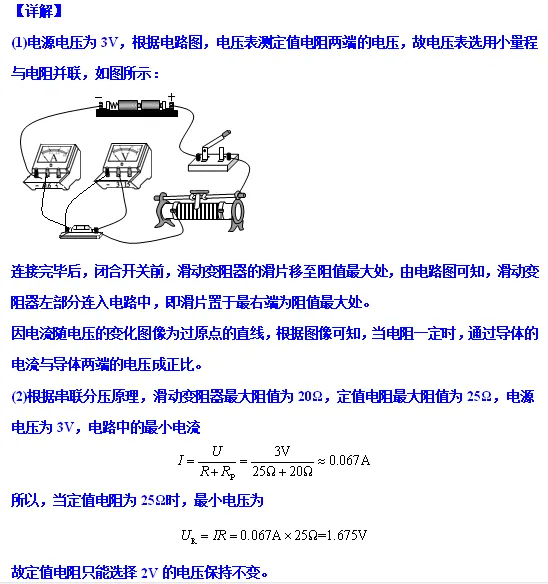

（2）接着他们又准备了阻值为10Ω、15Ω、20Ω、25Ω的四个定值电阻，以探究电压一定时电流与电阻的关系，为了控制电压不变，每次更换定值电阻后需要调节滑动变阻器，使定值电阻两端的电压不变，实验小组分别提出了0.5V、1V、1.5V和2V四个电压值，为使实验顺利进行，你认为应选这四个电压值中的______V。
