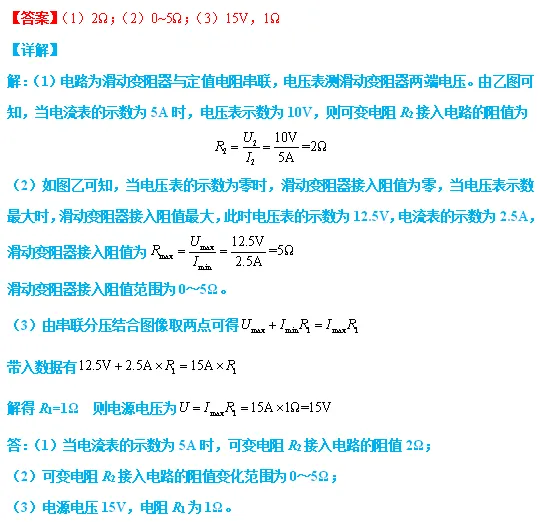

如图甲所示电路，可变电阻R₂的滑片P从左向右滑动过程中，电压表与电流表的示数呈图乙所示的规律。求：

（1）当电流表的示数为5A时，可变电阻R₂接入电路的阻值。

（2）可变电阻R₂接入电路的阻值变化范围。

（3）电源电压和电阻R₁各是多大？

某实验小组探究电流与电压和电阻的关系。实验中电源电压恒为3V，滑动变阻器的最大阻值为20Ω。

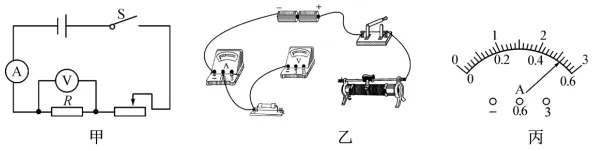

（1）他们先用5Ω的定值电阻探究电流与电压的关系，实验电路图如图甲所示。

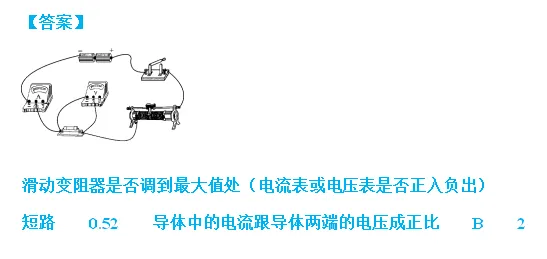

①请根据图甲的电路图把图乙的实物电路连接完整______。

②连接完毕后，小丽建议要对电路进行检查后再闭合开关，请你提出其中一项需要检查的内容：______。

③闭合开关S后，移动滑片P时发现电压表无示数，电流表有示数且不断变化，则电路故障可能是定值电阻R发生了______（填“断路”或“短路”）。

④检查完毕后，闭合开关，调节滑动变阻器，记录了4组数据．测第5组数据时，电压表的示数为2.6V，电流表的示数如图丙所示，此时电路中的电流是______A。

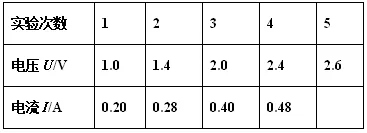

⑤分析表格数据可得出结论：在电阻一定时，______。

⑥为了使结论具有普遍性，下面进行的操作更合理的是：______。

A．再次移动滑动变阻器滑片，多次实验。

B．更换阻值不同的定值电阻，重做上述实验。

（2）接着他们在原有5Ω定值电阻的基础上，又准备了阻值为10Ω、15Ω、20Ω的三个定值电阻，以探究电压一定时电流与电阻的关系，为了控制电压不变，每次更换定值电阻后需要调节滑动变阻器，使定值电阻两端的电压达到相同的值，这个电压控制在多少合适呢？实验小组的同学分别提出了0.5V、1V和2V三个电压值，为使实验顺利进行，大家进行了分析与讨论，你认为应选这三个电压值中的______V。
