实验老师为“测量小灯泡额定功率”准备了如下器材：电源（电压恒为6V）开关、电压表和电流表各一只、额定电压为2.5V的待测小灯泡（电阻约为10Ω）、滑动变阻器（“20Ω 1A”）、导线若干；

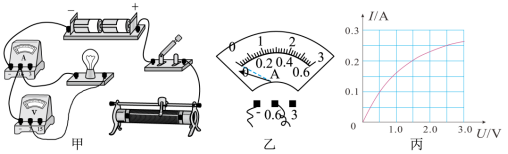

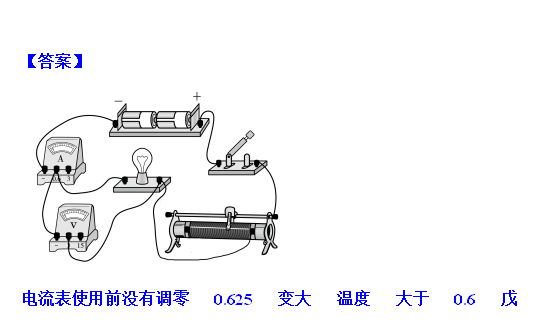

（1）请用笔画线代替导线，将图甲中的实物图连接完整（要求：滑片向右移动灯泡变亮）______；
（2）闭合开关前电流表的指针如图乙所示，其原因是______；
（3）故障排除后，调节滑动变阻器的滑片，并绘制了小灯泡的电流随其两端电压变化的关系如图丙所示，则小灯泡的额定功率为______W；从图像中还发现：当电压表的示数增大时，电压表与电流表的示数之比______（选填“变大”、“变小”或“不变”），这主要是受______的因素影响；
（4）由图丙推知：小灯泡的实际电压是额定电压一半时的电功率为P1，小灯泡的实际电流是额定电流一半时的电功率为P2，则P1______P2（选填“大于”、“小于”或“等于”）；
（5）若把这样的两只灯泡串联接在3V的电源上，则此时两个小灯泡消耗的实际功率总和是______W；

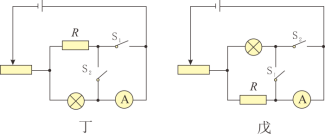

（6）小明打算增加一个已知阻值的电阻R0，只利用一只电流表，来测量这个小灯泡的额定功率；经过小组讨论设计了图丁和图戊两个电路图，你认为能测出灯泡额定功率的电路图是______图。
