例题:

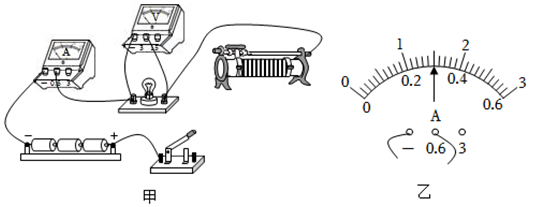

小明用如图甲所示器材做“测量小灯泡电功率”的实验,电源电压约为4.5V且恒定不变,小灯泡上标有“3.8V”的字样,电压表只有0~3V量程可用。
2024中考科学(物理)迷你卷2 第2张
(1)连接电路时开关需要
(2)图甲的电路还差最后一根导线,请你用笔画线代替导线,将实物电路连接完整,连好就通电实验。
(3)接下来小明为准确测出小灯泡的额定功率,实验步骤如下:
①调节滑动变阻器滑片,使电压表的示数为3V,然后断开开关,将电压表并联在滑动变阻器两端。
②保持滑片位置不动,再次闭合开关后,观察电压表并继续移动滑片,直至电压表示数    ,读出此时电流表示数如图乙所示,此时电流为
 A。
③小灯泡额定功率为   W。
【分析】(1)为了保护电路,在接线过程中,开关应处于断开状态;
(2)滑动变阻器“一上一下”接入电路;
(3)②额定电压下灯泡正常发光,根据电流表的量程和分度值读出电流表的示数;
③根据P=UI求出灯泡的额定功率。

详细内容点击下面链接

2024中考科学模拟(物理)迷你卷2.pdf
